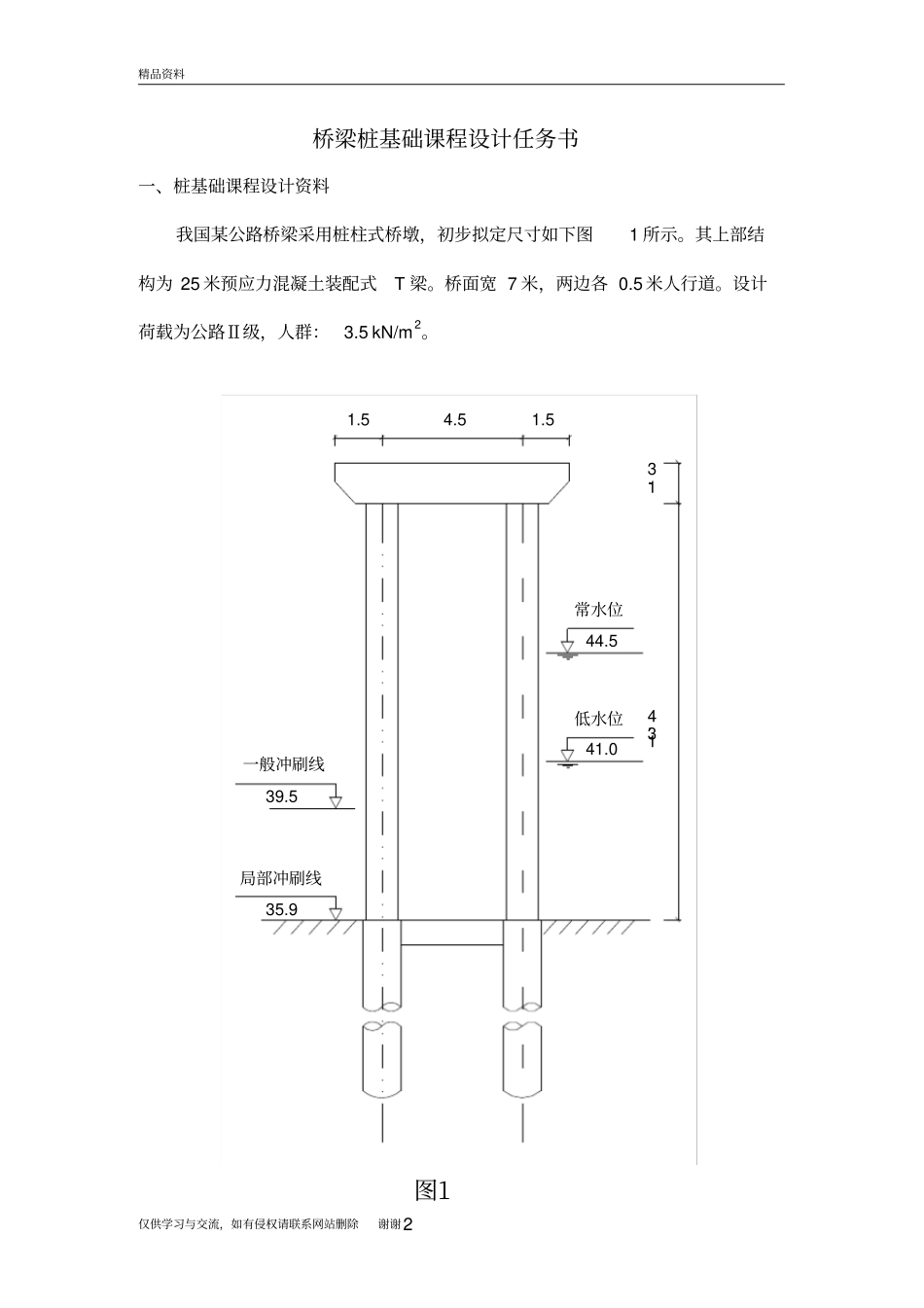

07 土 木 5 桥 梁 桩 基 础课 程 设 计精品资料仅供学习与交流，如有侵权请联系网站删除谢谢2 桥梁桩基础课程设计任务书一、桩基础课程设计资料我国某公路桥梁采用桩柱式桥墩，初步拟定尺寸如下图1 所示。其上部结构为 25 米预应力混凝土装配式T 梁。桥面宽 7 米，两边各 0.5 米人行道。设计荷载为公路Ⅱ级，人群：3.5 kN/m2。常水位低水位一般冲刷线局部冲刷线35.939.544.541.04.51.51.513.41.3图1精品资料仅供学习与交流，如有侵权请联系网站删除谢谢3 图 1 1、桥墩组成：该桥墩基础由两根钻孔灌注桩组成。桩径采用=1.2m，墩柱直径采用=1.0m。桩底沉淀土厚度t = (0.2~0.4)d。局部冲刷线处设置横系梁。2、地质资料：标高25m 以上桩侧土为软塑亚粘土，其各物理性质指标为：容量=18.5kN/m3，土粒比重 G=2.70g/3cm ，天然含水量%21，液限%7.22l，塑限%3.16p。标高 25m 以下桩侧及桩底土均为硬塑性亚粘土，其物理性质指标为：容量=19.5kN/m3，土粒比重 G=2.70g/3cm ，天然含水量%8.17，液限%7.22l，塑限%3.16p。3、桩身材料：桩身采用25 号混凝土浇注，混凝土弹性模量MPEh41085.2，所供钢筋有Ⅰ级钢和Ⅱ级纲。4、计算荷载⑴ 一跨上部结构自重G=2350kN；⑵ 盖梁自重 G2=350kN ⑶ 局部冲刷线以上一根柱重G3应分别考虑最低水位及常水位情况；⑷公路Ⅱ级：双孔布载，以产生最大竖向力；单孔布载，以产生最大偏心弯矩。支座对桥墩的纵向偏心距为3.0bm（见图 2）。计算汽车荷载时考虑冲击力。⑸ 人群荷载：精品资料仅供学习与交流，如有侵权请联系网站删除谢谢4 双孔布载，以产生最大竖向力；单孔布载，以产生最大偏心弯矩。⑹ 水平荷载（见图 3）制动力： H1=22.5kN（4.5）；盖梁风力： W 1=8kN（5）；柱风力： W2=10kN（8）。 采用常水位并考虑波浪影响0.5m，常水位按45m 计，以产生较大的桩身弯矩。W2 的力臂为 11.25m。活载计算应在支座反力影响线上加载进行。支座反力影响线见图4。局部冲刷线35.90.335.9局部冲刷线w1H1w2常水位11.2514.0514.7图3图2图 2图 3 精品资料仅供学习与交流，如有侵权请联系网站删除谢谢5 0.324.40.31图4 图 4 5、设计要求⑴ 确定桩的长度，进行单桩承载力验算。⑵ 桩身强度验算：求出桩身弯矩图（用座标纸画），定出桩身最大弯矩值及其相应截面位置和相应轴力，配置钢筋，验算截面强度（采用最不利荷载组合及常水位）。⑶ 计算主筋长度、螺旋钢筋长度及钢筋总...
