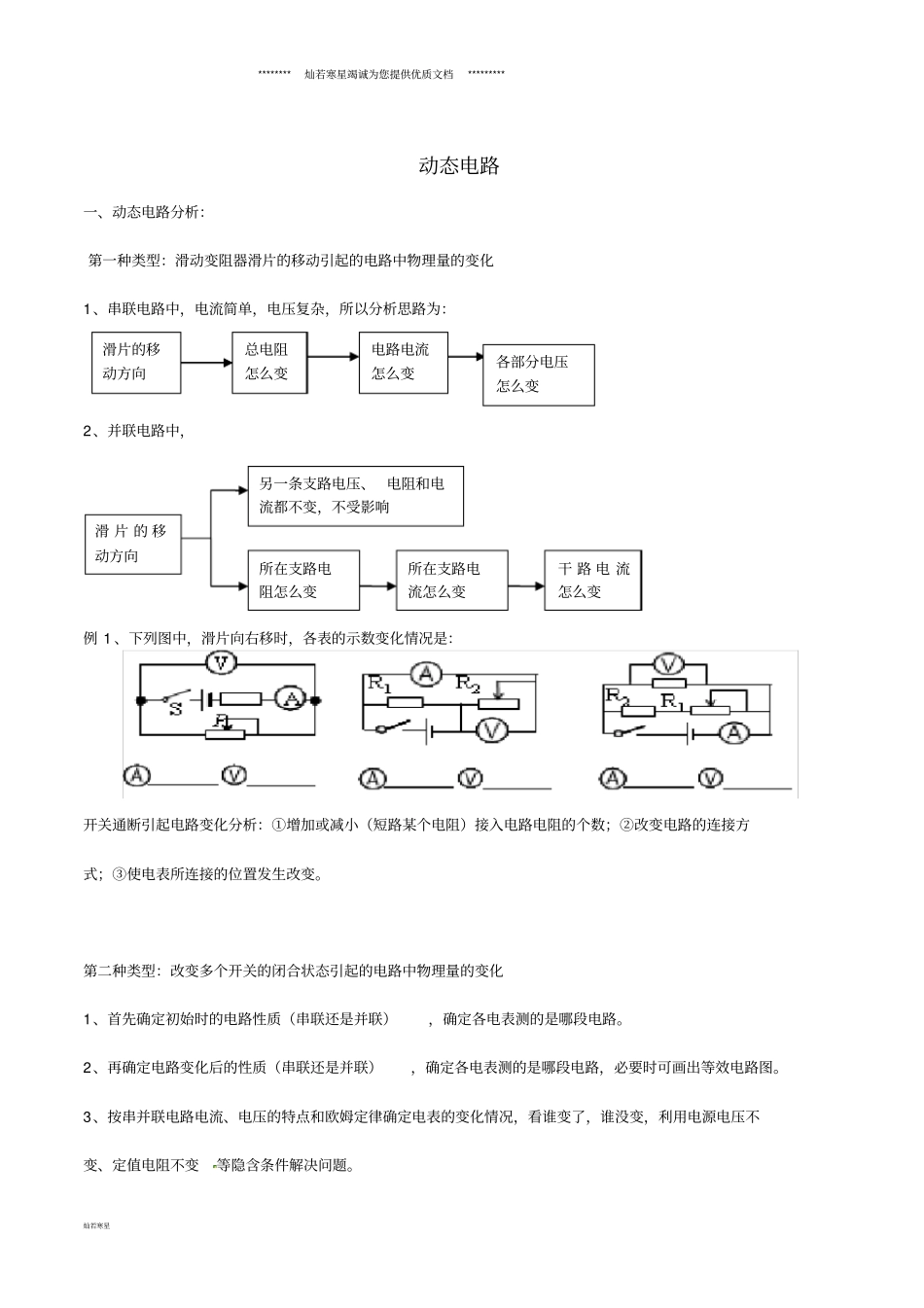

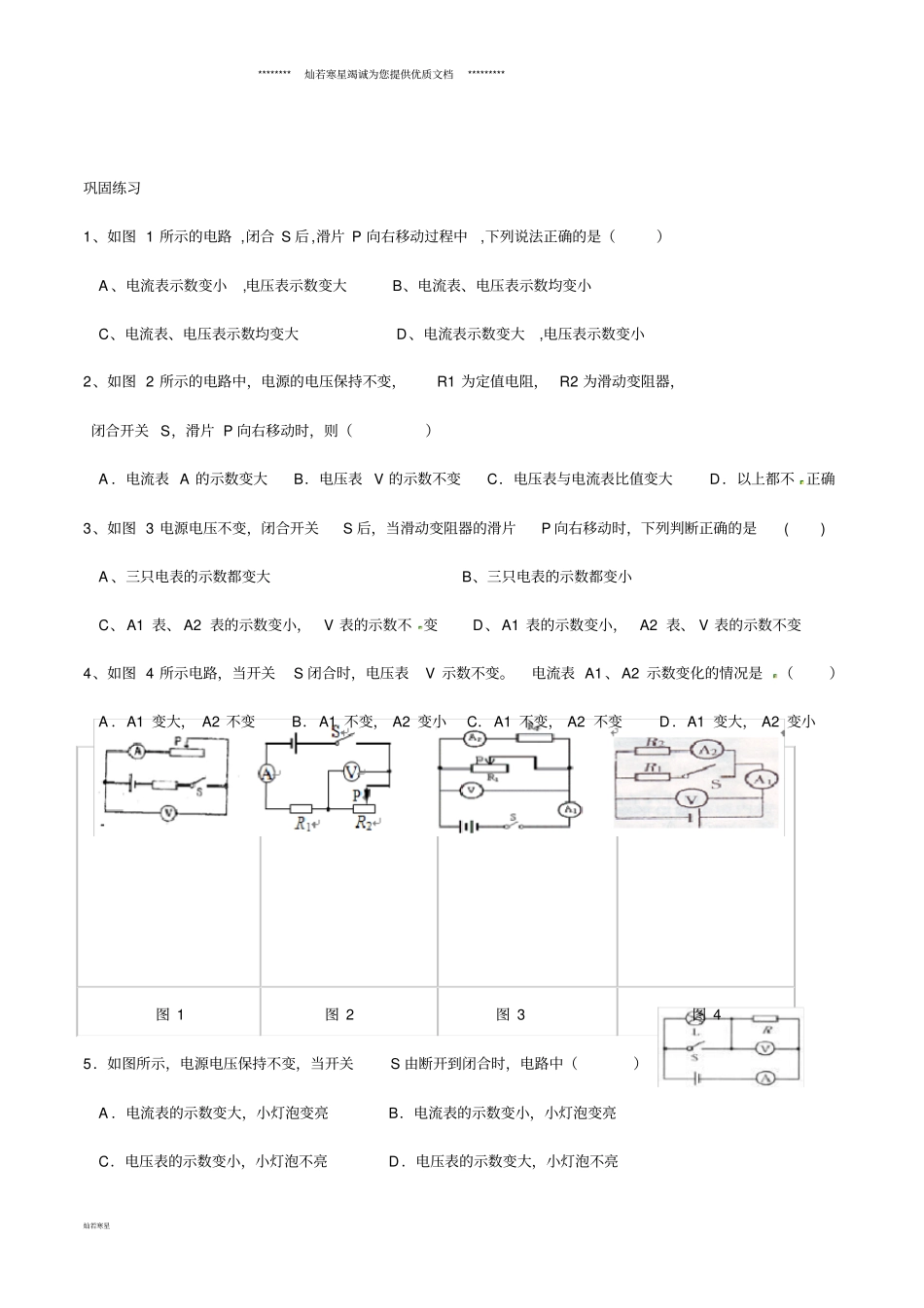

********灿若寒星竭诚为您提供优质文档*********灿若寒星动态电路一、动态电路分析：第一种类型：滑动变阻器滑片的移动引起的电路中物理量的变化1、串联电路中，电流简单，电压复杂，所以分析思路为：2、并联电路中，例 1 、下列图中，滑片向右移时，各表的示数变化情况是：开关通断引起电路变化分析：①增加或减小（短路某个电阻）接入电路电阻的个数；②改变电路的连接方式；③使电表所连接的位置发生改变。第二种类型：改变多个开关的闭合状态引起的电路中物理量的变化1、首先确定初始时的电路性质（串联还是并联），确定各电表测的是哪段电路。2、再确定电路变化后的性质（串联还是并联），确定各电表测的是哪段电路，必要时可画出等效电路图。3、按串并联电路电流、电压的特点和欧姆定律确定电表的变化情况，看谁变了，谁没变，利用电源电压不变、定值电阻不变等隐含条件解决问题。滑片的移动方向总电阻怎么变电路电流怎么变滑 片 的 移动方向所在支路电阻怎么变所在支路电流怎么变干 路 电 流怎么变另一条支路电压、 电阻和电流都不变，不受影响各部分电压怎么变********灿若寒星竭诚为您提供优质文档*********灿若寒星例 2 、下列图中，当开关闭合时，各表的示数如何变化？第三种类型：由传感器阻值变化引起电表示数变化1、判断电路的连接方式。2、明确电表测量范围。3、根据外部条件判断电阻的变化情况。电阻的变化情况确定后同第一种类型。例 3-1 、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A ．A 表和 V 表示数均变小B．A 表示数变小， V 表示数变大C．A 表示数变大， V 表示数变小D． A 表和 V 表示数均变大例 3-2 、如图所示， R 是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R 受到的压力增大时（）A. 电流表示数变小B. 电压表示数变小C. 灯 L 变亮D. 电路总功率变大********灿若寒星竭诚为您提供优质文档*********灿若寒星巩固练习1、如图 1 所示的电路 ,闭合 S 后,滑片 P 向右移动过程中,下列说法正确的是（）A 、电流表示数变小,电压表示数变大B、电流表、电压表示数均变小C、电流表、电压表示数均变大D、电流表示数变大,电压表示数变小2、如图 2 所示的电路中，电源的电压保持不变，R1 为定值电阻， R2 为滑动...
