揭秘IoT芯片到模组研发生产全过程(收藏版)物联网、智能家居的发展,加深了人与物的连接互动,使得我们的生活更加丰富多彩、沟通更为便捷、连接越来越紧密
人、物(设备)的连接依赖于Internet无线组网无线连接,然而连接协议却品类多多,如大类的WiFi、BLE、Zigbee、Z-wave,还有小众的NB-IoT、LoRa等;且单就WiFi协议,又有多个芯片平台如高通QCA4004、MTK的MT7688、乐鑫的ESP8266、瑞昱的RTL8710等;这样一来,难免会给工程师产品开发前期带来困扰:产品适合选用什么协议
需要哪些参数做衡量
又有什么测试测量手段
今天小编就以瑞昱的RTL8710WiFi模块为例,从研发选型、生产过程两大方面,辅以芯片封装、PCB生产、及SMT加工的过程工艺来给大家做个细致的讲述,争取能拨开云雾见明月
芯片到模组的四个阶段一、芯片(本阶段小编自认浅薄,大家飘过~)从度娘拿来的芯片生产过程,贴图共同学习
重点说说模组研发、生产过程;一张导图、分段说明;二、模组研发主要涉及硬件设计、软件设计两方面;所谓谋而后动,模组动手设计之前
需要从这几个方面去考量,方案选型、原理图及layout设计、PCB板子及PCBA打样、指标调试与参数测试;其中,方案选型为重中之重

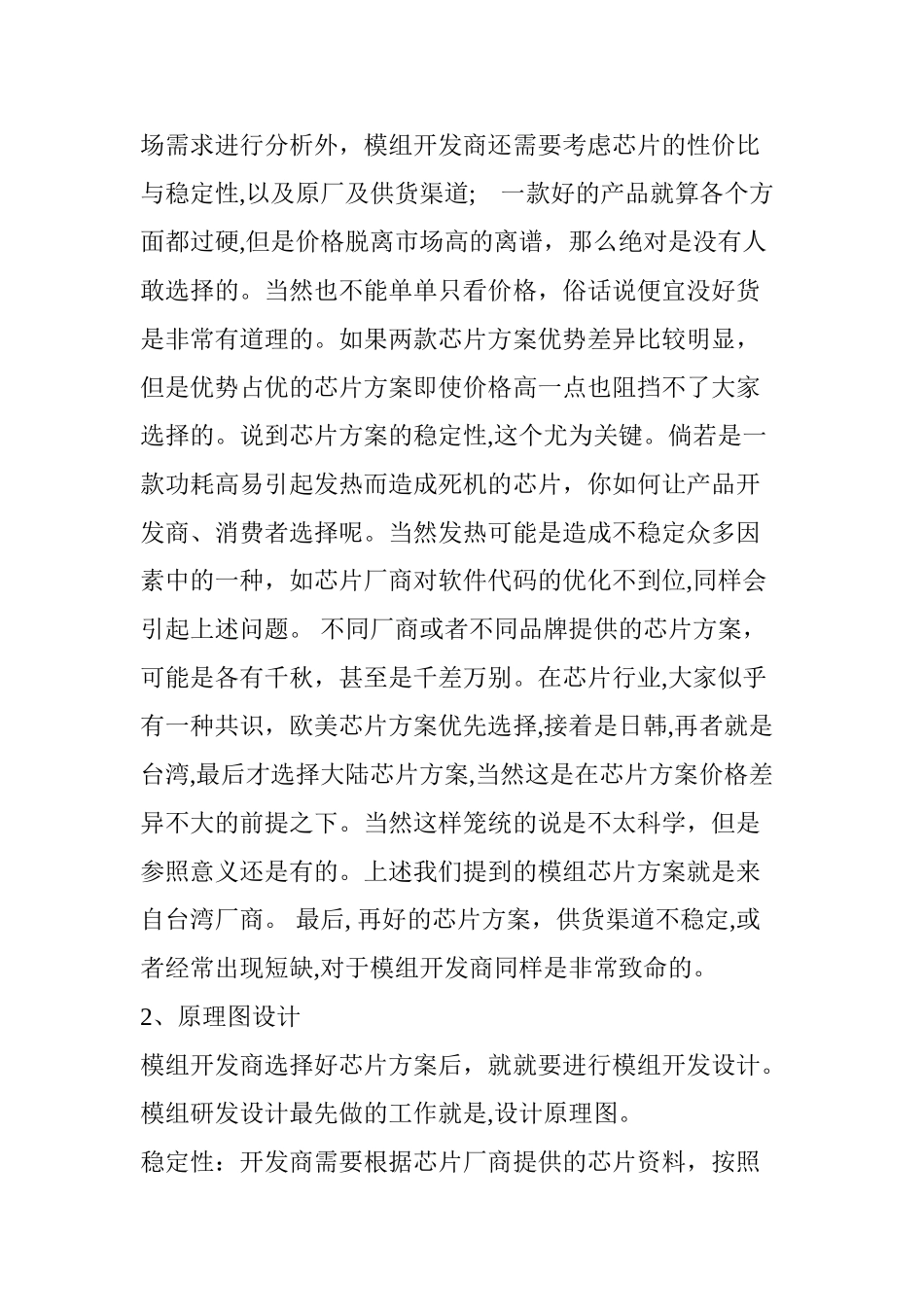

1、方案选型核心是满足功能、供货生产容易、价格匹配;(1)需求分析功能考量:wifi使用的组网方式,一对一,还是一对多
终端产品取一对一,用在网关、路由上则是一对多
在传输速率上,分流量类,控制类,如果模块应用在智能家电控制方面的,选择偏控制类的芯片,比如ESP8266即可;如果用在路由器这样的产品,就要选择流量类芯片,比如MTK的7620;在功能接口方面,模组开发商考虑更多的可能就是芯片的接口数量,功能支持等,比如GPIO功能口、SPIflash扩展口、I2C接口;其实这个很好理解,比如RTL871
