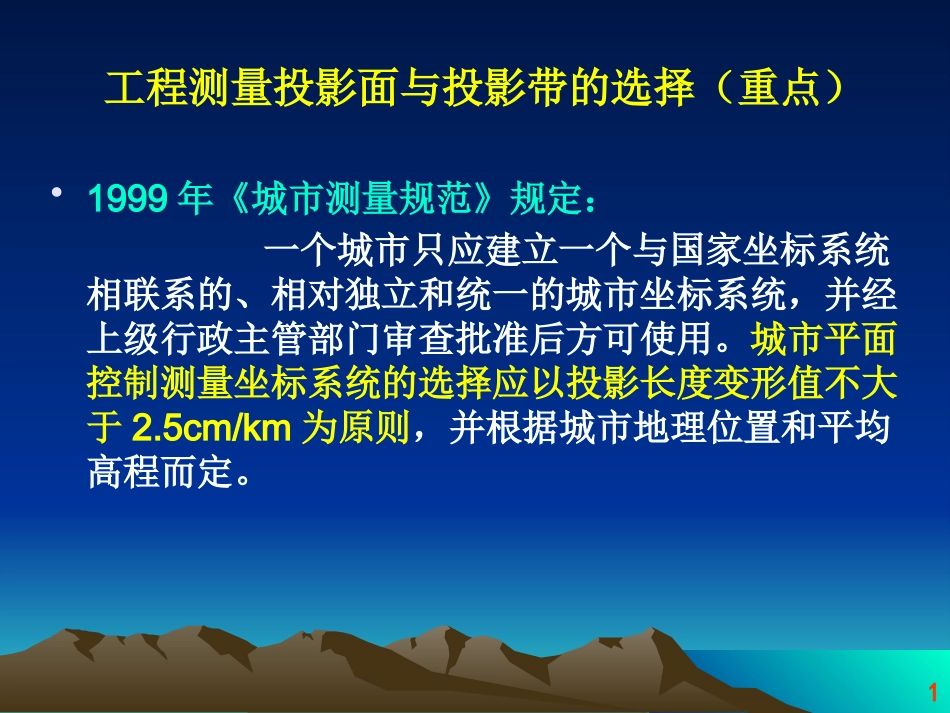

1工程测量投影面与投影带的选择(重点)•1999年《城市测量规范》规定:一个城市只应建立一个与国家坐标系统相联系的、相对独立和统一的城市坐标系统,并经上级行政主管部门审查批准后方可使用。城市平面控制测量坐标系统的选择应以投影长度变形值不大于2.5cm/km为原则,并根据城市地理位置和平均高程而定。21、当长度变形值不大于2.5cm/km时,应采用高斯正形投影统一3°带的平面直角坐标系统。统一3°带的主子午线经度由东经75°起,每隔3°至东经135°。2、当长度变形值大于2.5cm/km时,可依次采用:1)投影于抵偿高程面上的高斯正形投影带的平面直角坐标系统;2)高斯正形投影任意带的平面直角坐标系统,投影面可采用黄海平均海水面或城市平均高程面。如何选择城市平面控制网坐标系统?3、面积小于25k㎡的城镇,可不经投影采用假定平面直角坐标系统在平面上直接进行计算。31、工程测量中投影面和投影带选择的基本出发点1)有关投影变形的基本概念引起投影变形的因素:(1)实量边长归算到参考椭球体面上的变形影响RHssm1RHssm1由公式可以看出:的值总为负,即地面实量长度归算至参考椭球体面上,总是缩短的;值与成正比,随增大而增大。1smH1||smHs4(2)将参考椭球面上边长归算到高斯投影面上的变形影响:02221sRysmm10sss为投影归算边长,即在参考椭求面上的长度。20221mmRyss由公式可以看出:的值总为正,即椭球面上长度归算至高斯面上,总是增大的,值与成正比而增大,离中央子午线愈远变形愈大。2s2s2my在测区平均高程面上的长度。56•2)有关工程测量平面控制网的精度要求的概念为便于施工放样的顺利进行,要求由控制点坐标直接反算的边长与实地量得的边长,在长度上应该相等,即由上述两项归算投影改正而带来的变形或改正数,不得大于施工放样的精度要求。一般地,施工放样的方格网和建筑轴线的测量精度为1/5000~1/20000。因此,由归算引起的控制网长度变形应小于施工放样允许误差的1/2,即相对误差为1/10000~1/40000,也就是说,每公里的长度改正数,不应该大于10~2.5cm。73)、工程测量投影面和投影带选择的基本出发点(1)在满足精度要求的前提下,为使测量结果一测多用,应采用国家统一3°带高斯平面直角坐标系,将观测结果归算至参考椭球面上。即工程测量控制网应同国家测量系统相联系;(2)当边长的两次归算投影改正不能满足上述要求时,为保证测量结果的直接利用和计算的方便,可采用任意带的独立高斯平面直角坐标系,归算测量结果的参考面可自己选定。(a)通过改变Hm从而选择合适的高程参考面,将抵偿分带投影变形(称为抵偿投影面的高斯正形投影);(b)改变ym从而对中央子午线作适当移动,以抵偿由高程面的边长归算到参考椭球面上的投影变形(称为任意带高斯正形投影);(c)通过既改变Hm(选择高程参考面),又改变ym(移动中央子午线),来抵偿两项归算改正变形(称为具有高程抵偿面的任意带高斯正形投影)。RHssm102221sRysmm83、工程测量中几种可能采用的直角坐标系1)国家3°带高斯正形投影平面直角坐标系据计算,当测区平均高程在100m以下,且ym值不大于40km时,其投影变形值均小于2.5cm,可以满足大比例尺测图和工程放样的精度要求。因此在偏离中央子午线不远和地面平均高程不大的地区,无需考虑投影变形问题,直接采用国家统一的3°带高斯正形投影平面直角坐标系作为工程测量的坐标系,使两者一致。21ss和2)抵偿投影面的3°带高斯正形投影平面直角坐标系此时仍采用国家3°带高斯投影,但投影的高程面不是参考椭球面而是依据补偿高斯投影长度变形而选择的高程参考面。在该参考面上长度变形为零。9抵偿投影面的高程如何确定?当采用第一种坐标系时,有:sss21若超过允许的精度要求(10~2.5cm)时,s应考虑采用抵偿投影面进行投影,即采用第二种坐标系,此时在抵偿投影面上的投影变形为0,设该面的高程为H抵即:0s2120202mmmHHysssssRR抵此时ym是定值,且假设不同投影面上同一距离近似相等。22mmmyHHHR...
