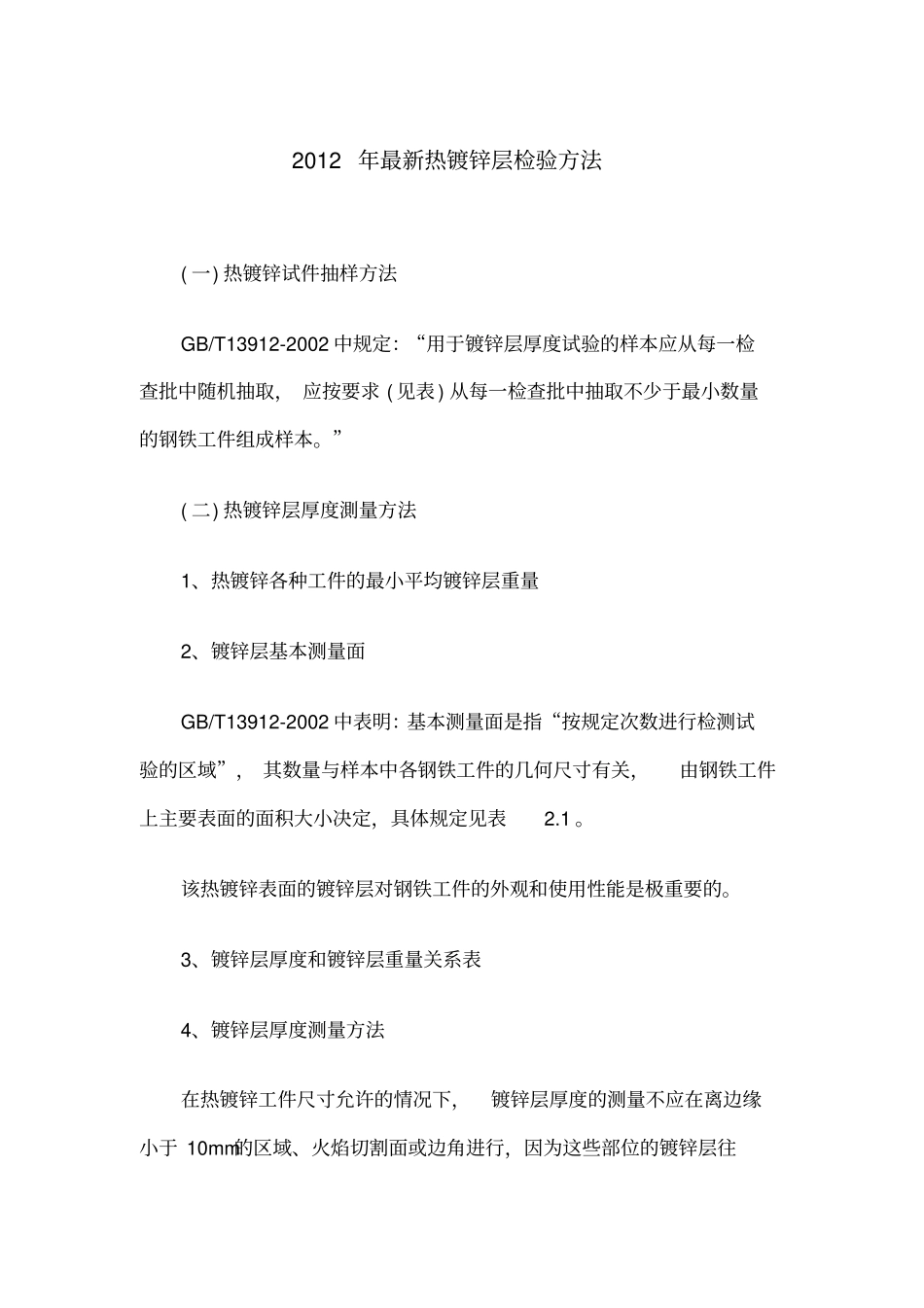

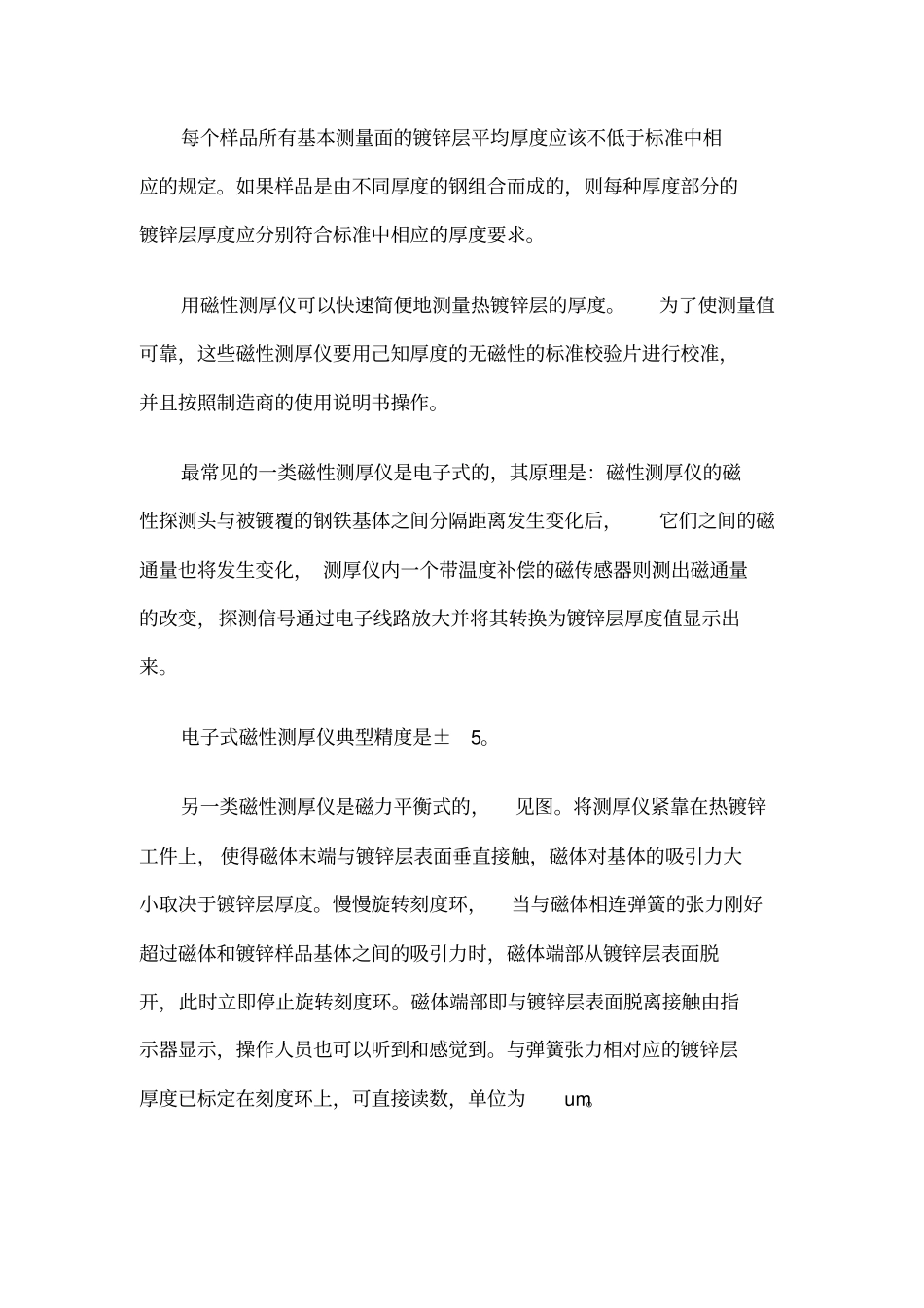

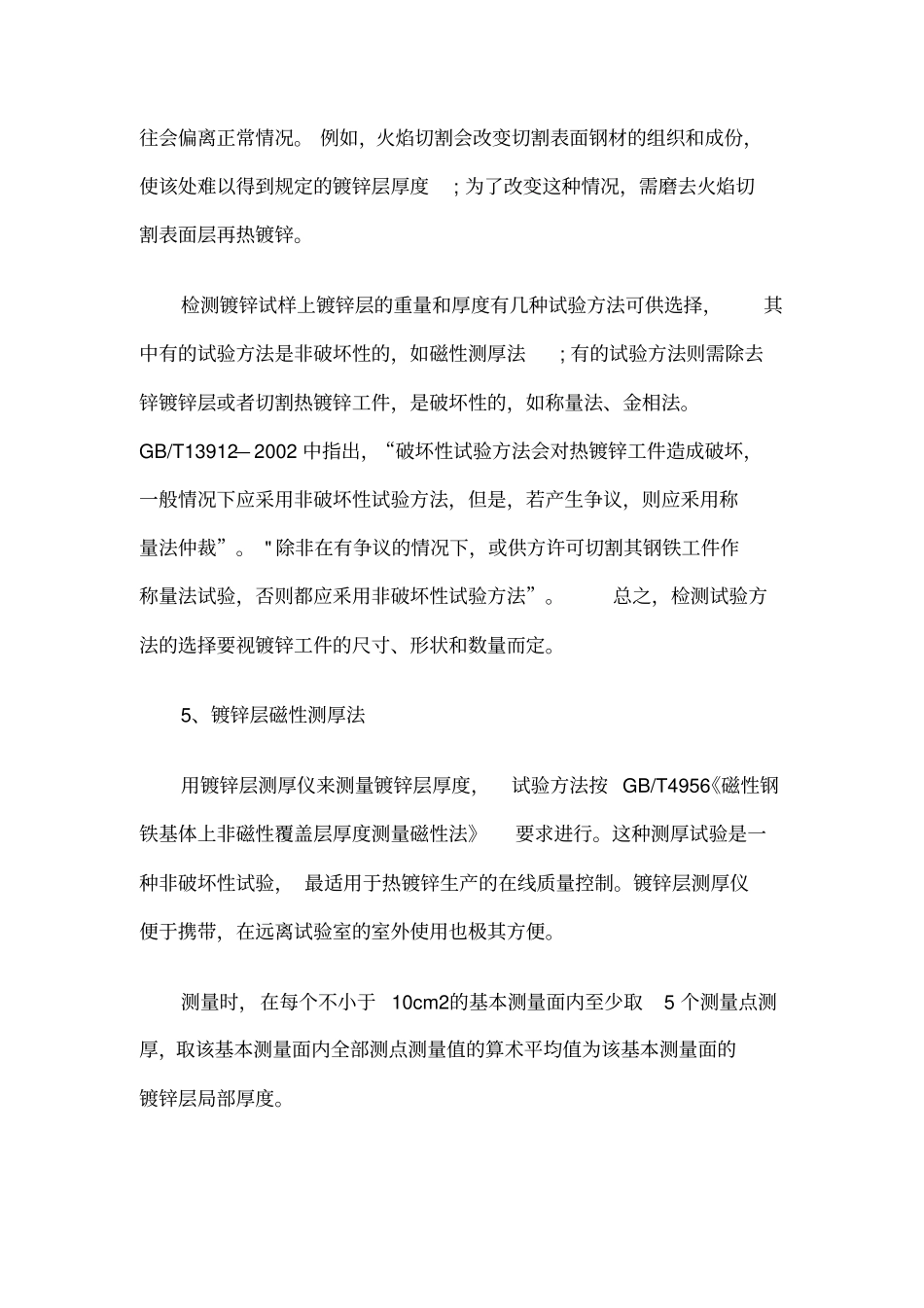

2012 年最新热镀锌层检验方法( 一) 热镀锌试件抽样方法GB/T13912-2002 中规定：“用于镀锌层厚度试验的样本应从每一检查批中随机抽取， 应按要求 ( 见表 ) 从每一检查批中抽取不少于最小数量的钢铁工件组成样本。”( 二) 热镀锌层厚度測量方法1、热镀锌各种工件的最小平均镀锌层重量2、镀锌层基本测量面GB/T13912-2002 中表明：基本测量面是指“按规定次数进行检测试验的区域”， 其数量与样本中各钢铁工件的几何尺寸有关，由钢铁工件上主要表面的面积大小决定，具体规定见表2.1 。该热镀锌表面的镀锌层对钢铁工件的外观和使用性能是极重要的。3、镀锌层厚度和镀锌层重量关系表4、镀锌层厚度测量方法在热镀锌工件尺寸允许的情况下，镀锌层厚度的测量不应在离边缘小于 10mm的区域、火焰切割面或边角进行，因为这些部位的镀锌层往往会偏离正常情况。 例如，火焰切割会改变切割表面钢材的组织和成份，使该处难以得到规定的镀锌层厚度; 为了改变这种情况，需磨去火焰切割表面层再热镀锌。检测镀锌试样上镀锌层的重量和厚度有几种试验方法可供选择，其中有的试验方法是非破坏性的，如磁性测厚法; 有的试验方法则需除去锌镀锌层或者切割热镀锌工件，是破坏性的，如称量法、金相法。GB/T13912— 2002 中指出，“破坏性试验方法会对热镀锌工件造成破坏，一般情况下应采用非破坏性试验方法，但是，若产生争议，则应釆用称量法仲裁”。 " 除非在有争议的情况下，或供方许可切割其钢铁工件作称量法试验，否则都应釆用非破坏性试验方法”。总之，检测试验方法的选择要视镀锌工件的尺寸、形状和数量而定。5、镀锌层磁性测厚法用镀锌层测厚仪来测量镀锌层厚度，试验方法按 GB/T4956《磁性钢铁基体上非磁性覆盖层厚度测量磁性法》要求进行。这种测厚试验是一种非破坏性试验， 最适用于热镀锌生产的在线质量控制。镀锌层测厚仪便于携带，在远离试验室的室外使用也极其方便。测量时，在每个不小于 10cm2的基本测量面内至少取5 个测量点测厚，取该基本测量面内全部测点测量值的算术平均值为该基本测量面的镀锌层局部厚度。每个样品所有基本测量面的镀锌层平均厚度应该不低于标准中相应的规定。如果样品是由不同厚度的钢组合而成的，则每种厚度部分的镀锌层厚度应分别符合标准中相应的厚度要求。用磁性测厚仪可以快速简便地测量热镀锌层的厚度。为了使测量值可靠，这些磁性测厚仪要用己知厚度的无磁性的标准校验片进行校准，并且按照制造商...
