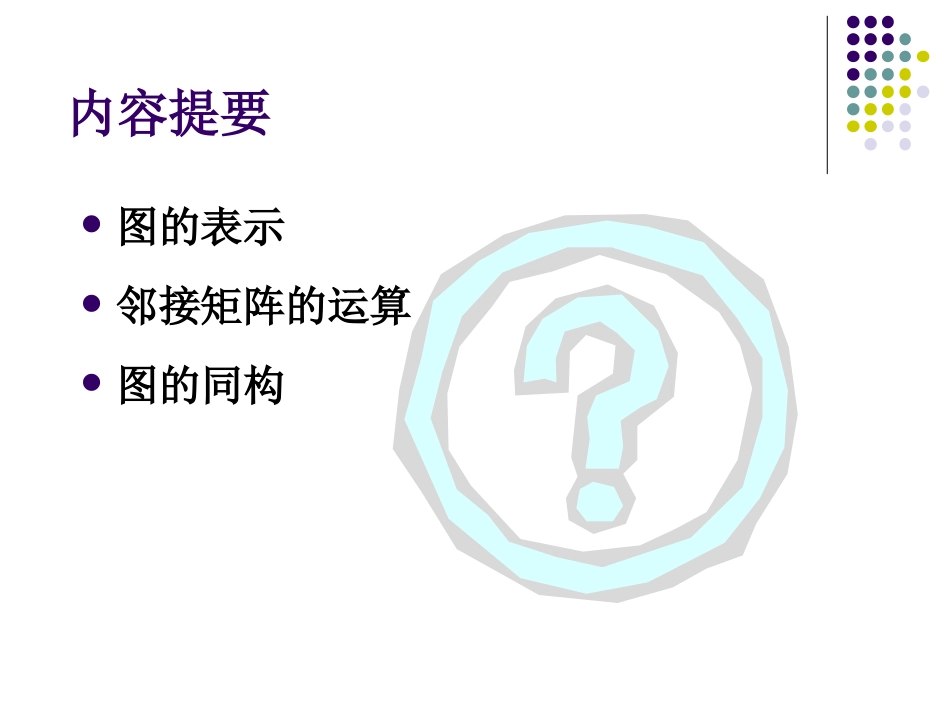

图的表示与图同构离散数学─图论初步南京大学计算机科学与技术系内容提要图的表示邻接矩阵的运算图的同构图的表示关联矩阵邻接矩阵邻接表关联矩阵(incidencematrix)无向图G=(V,E,),不妨设V=v1,…,vn,E=e1…,,em。M(G)=mij称为G的关联矩阵(n×m阶矩阵),其中无向图G可以是伪图(含自环或多重边)。否则关联如果0ve1mijijvi(ej)举例(关联矩阵)01100101100001111001M(G)v1v2v3v4e1e2e3e4e5关联矩阵表示法不适合于有向图邻接矩阵(adjacencymatrix)简单有向图G=(V,E,),设V=v1,…,vn,E=e1…,,em。A(G)=aij称为G的邻接矩阵(n×n阶矩阵),其中否则邻接到如果0vv1ajiijeE.(e)=(vi,vj)举例(邻接矩阵)0001101111000010A(G)v1v2v3v4可推广到简单无向图举例(邻接矩阵)0101101101011110A(G)v1v2v3v4简单无向图的邻接矩阵是对称矩阵邻接表若图G=(V,E,)没有多重边,列出这个图的所有边。对每个顶点,列出与其邻接的顶点。是单射顶点相邻顶点ab,c,ebaca,d,edc,eea,c,dacbed邻接表(有向图)若图G=(V,E,)没有多重边,列出这个图的所有边。对每个顶点,列出与其邻接的顶点。是单射顶点相邻顶点ab,c,d,ebb,dca,c,edeb,c,dacbed关于邻接矩阵通常,邻接矩阵中的元素为0和1,称为布尔矩阵。邻接矩阵也可表示包含多重边的图,此时的矩阵不是布尔矩阵。v1v2v3v40212211011032030A关于邻接矩阵当有向图中的有向边表示关系时,邻接矩阵就是关系矩阵。无向图的邻接矩阵是对称的。图G的邻接矩阵中的元素的次序是无关紧要的,行与行、列与列进行相应交换,则可得到相同的矩阵。若有二个简单有向图,则可得到二个对应的邻接矩阵,若对某一矩阵行与行、列与列之间的相应交换后得到和另一矩阵相同的矩阵,则此二图同构。邻接矩阵的运算顶点的度行中1的个数就是行中相应结点的出度列中1的个数就是列中相应结点的入度Deg+(1)=1,Deg-(1)=2Deg+(2)=2,Deg-(2)=2Deg+(3)=3,Deg-(3)=1Deg+(4)=1,Deg-(4)=20001101111000010Av1v2v3v4邻接矩阵的运算逆图(转置矩阵)设G的邻接矩阵为A,则G的逆图的邻接矩阵是A的转置矩阵,用AT表示。1000110100110100A0110010010100011TAjninjijinkjkikijijTaaaaaaaabbBAA22111][bij表示结点i和结点j均有边指向的那些结点的个数;若i=j,则bii表示结点i的出度。邻接矩阵的运算njnijijinkkjkiijijTaaaaaaaaCCCAA22111][Cij表示同时有边指向结点i和结点j的那些结点的个数;若i=j,则Cii表示结点i的入度。邻接矩阵的运算0011113102101010TAA1112001112012101AAT0001101111000010Av1v2v3v4邻接矩阵的运算nknjinjikjikijijaaaaaaddDAAA1112][若aik×akj=1,则表示有i→k→j长度为2的有向边;dij表示i和j之间具有长度为2的通路个数。邻接矩阵的运算0100111121010011AAA20011221212112101AAA23邻接矩阵的运算0001101111000010Av1v2v3v4从v2→v1,有二条长度为2的通路;有一条长度为3的通路321277475546342343214AAAAB长度不大于k的通路个数邻接矩阵的运算0001101111000010Av1v2v3v4图的同构图同构的定义设G1=(V1,E1,1)和G2=(V2,E2,2)是两个简单无向图。若存在双射f:V1V2,u和v在G1中相邻当且仅当f(u)和f(v)在G2中相邻。此时称f是一个同构函...
