2024年洁净室净化空调设计方案VIP免费

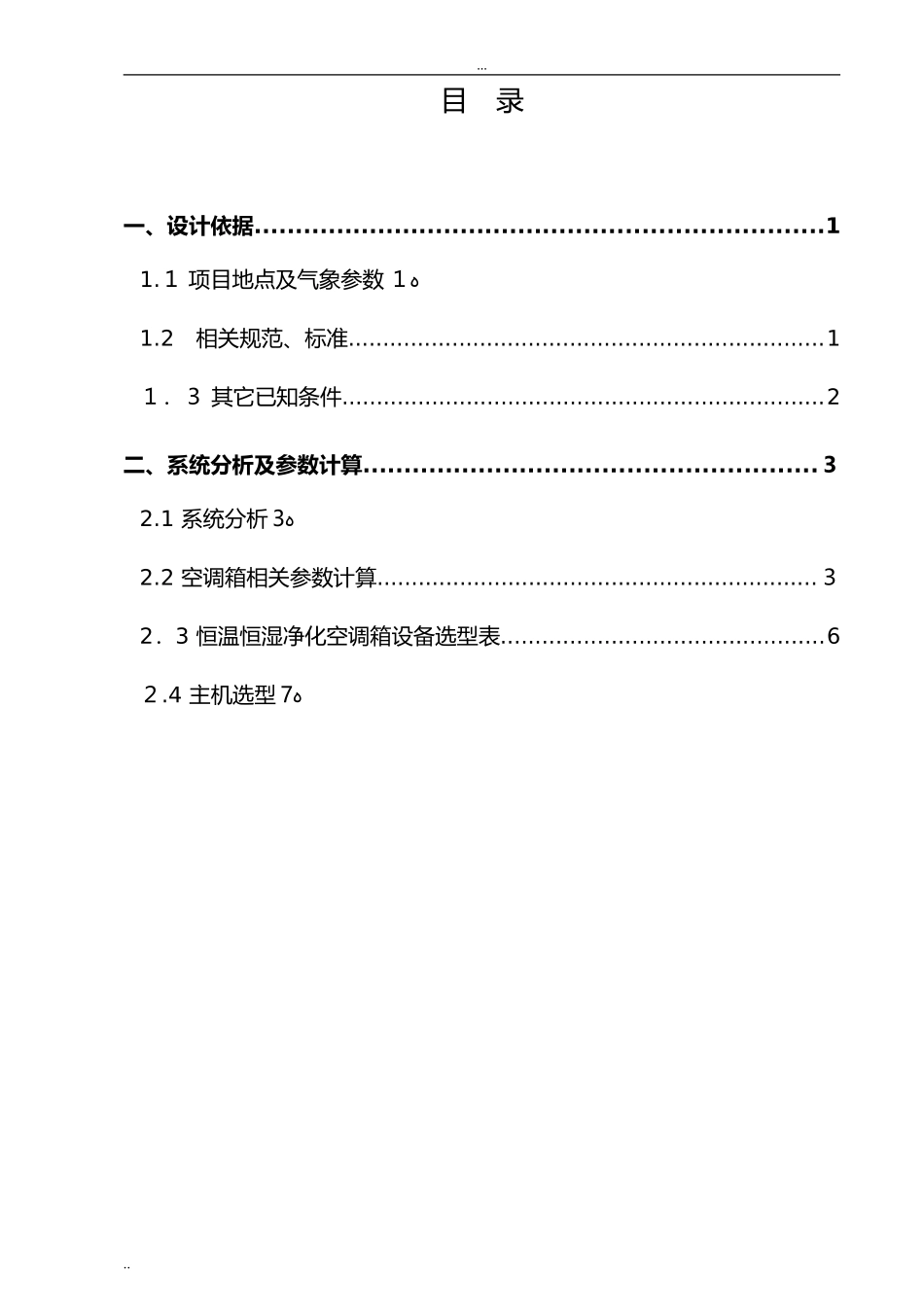

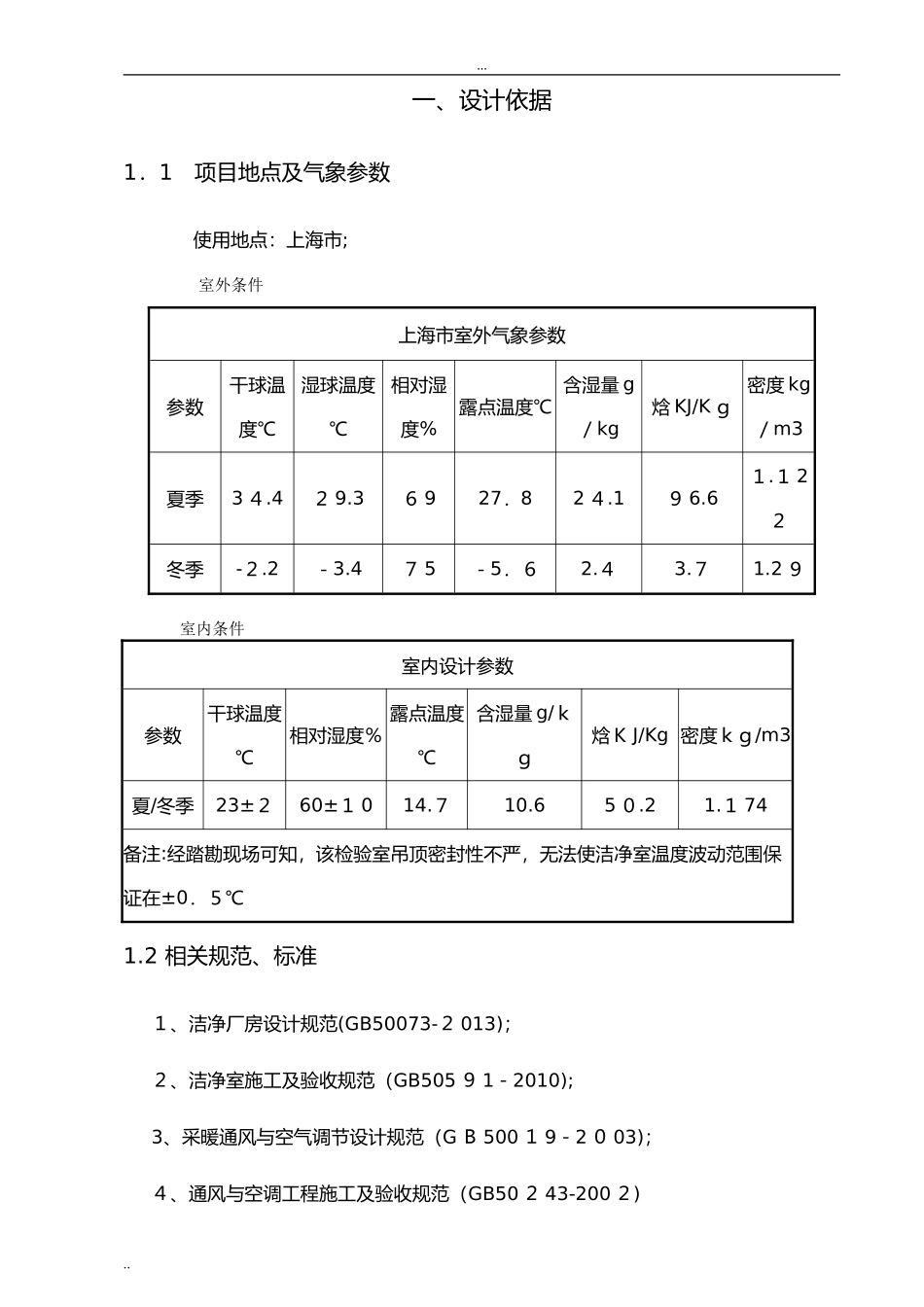

...洁净室空调设计方案2016年１1月2日.....目录一、设计依据.....................................................................11.１项目地点及气象参数ﻩ１1.2相关规范、标准.....................................................................1１．３其它已知条件......................................................................2二、系统分析及参数计算.......................................................３2.1系统分析ﻩ32.2空调箱相关参数计算................................................................３2．3恒温恒湿净化空调箱设备选型表...............................................6２.4主机选型ﻩ7.....一、设计依据1．1项目地点及气象参数使用地点：上海市;室外条件上海市室外气象参数参数干球温度℃湿球温度℃相对湿度%露点温度℃含湿量g／kg焓KJ/Kｇ密度kg／m3夏季3４.4２9.3６927．82４.1９6.6１.１2２冬季-２.2－3.4７5－5．６2.４3.７1.2９室内条件室内设计参数参数干球温度℃相对湿度％露点温度℃含湿量g/ｋｇ焓ＫJ/Kg密度ｋｇ/m3夏/冬季23±２60±１014.７10.65０.21.１74备注:经踏勘现场可知，该检验室吊顶密封性不严，无法使洁净室温度波动范围保证在±0．５℃1.2相关规范、标准１、洁净厂房设计规范(GB50073-２013)；２、洁净室施工及验收规范（GB505９1－2010);3、采暖通风与空气调节设计规范（GＢ500１9－2０03)；４、通风与空调工程施工及验收规范（GB50２43-200２).....5、业主提供相关资料；１.3其它已知条件该洁净区面积为6.６*８=53ｍ２，吊顶以下高度为3m;业主未提供该区域工艺设备功率、照明功率及人员数量,初步冷负荷指标按2０0w/ｍ2计算;本次方案按洁净区净化等级为１０0Ｋ设计;工艺排气量为４*150＝6００ｍ3/h;洁净区采用＋5Pａ微正压。.....二、系统分析及参数计算2.1系统分析该洁净区由空调系统来完成恒温、恒湿及净化功能。夏季最大冷负荷及除湿量、冬季计算最大热负荷及加湿量、净化（采用初、中效过滤器)等均是由空调系统来完成的,其中初效过滤效率３5%、中效过滤效率95%。洁净区空调形式采用AHＵ+初中效过滤器+排气形式（沿用原有排气设备,本次不涉及)，详见洁净空调示意图。2.２空调箱相关参数计算空调箱机外余压：根据现场风管最不利环路及过滤要求来确定，经估算空调箱机.....外余压3００Pa。循环风量、冷负荷及除湿的确定：循环风量按洁净室１00K等级15次/h及按冷量计算风量二种方法取大值;总冷量包括：新风降温除湿冷量及混合风处理至送风状态所需冷量(即表冷器冷量);新风除湿由表冷器承担,露点控制在14℃。热负荷、加湿量的确定：热负荷按冬季混合状态点与冬季送风状态点焓差计算；加湿量按冬季混合状态点与送风状态点含湿量差值计算。下表图为参数计算表、流程图、冬夏季状态点参数表及冬夏季ｉd图夏季参数计算表名称面积高度体积送风量新风量回风量实际冷负荷实际冷指标m2mm31５次换气次数计算5Ｐａ正压(考虑泄漏）补充排气新风量ＣＭHＣMＨＣMHCMHKWW/m2检验室5-３洁净区5331５92385４7760０10７７1３０824.2445７2４０0110013０0冬季参数计算表名称面积高度体积送风量新风量回风量热负荷(校核实际热指标m2mm315次5Pａ补充排新风量.....换气次数计算正压（考虑泄漏)气值)ＣMHCMHＣMHCＭHCMHＫWＷ／m2检验室5-3洁净区53315９2385４７76０01０77１30817．04322２4001１0０13０0.....２.３恒温恒湿净化空调箱设备选型表空调箱选型表型号空调箱名称台数参数控制要求.....39CQ０6０9一次回风空调箱11、送风量2400CＭH,新风量1１0０CMH，机外余压300Pa；盘管制冷量2７KW，制热量１9KW;电加热3KW;电极加湿器加湿量１１.5kｇ／h;Ｇ4初效过滤器，F7袋式中效过滤器;温度控制冬季2３±1℃,夏季２３±1℃,相对湿度6０±１０％ﻫ2、MAU风机采用变频风机ﻫ1.夏季室内湿度将表冷段空气控制在14℃露点温度;冬季湿度由电极加湿器接受室内相对湿度传感器信号进行控制;２.夏季室内温度由经表冷器冷却降温后空气再经过室内温度传感器将控制信号传递给电加热器控制送风温度；冬季经室内温度传感器反馈给风冷涡旋...
