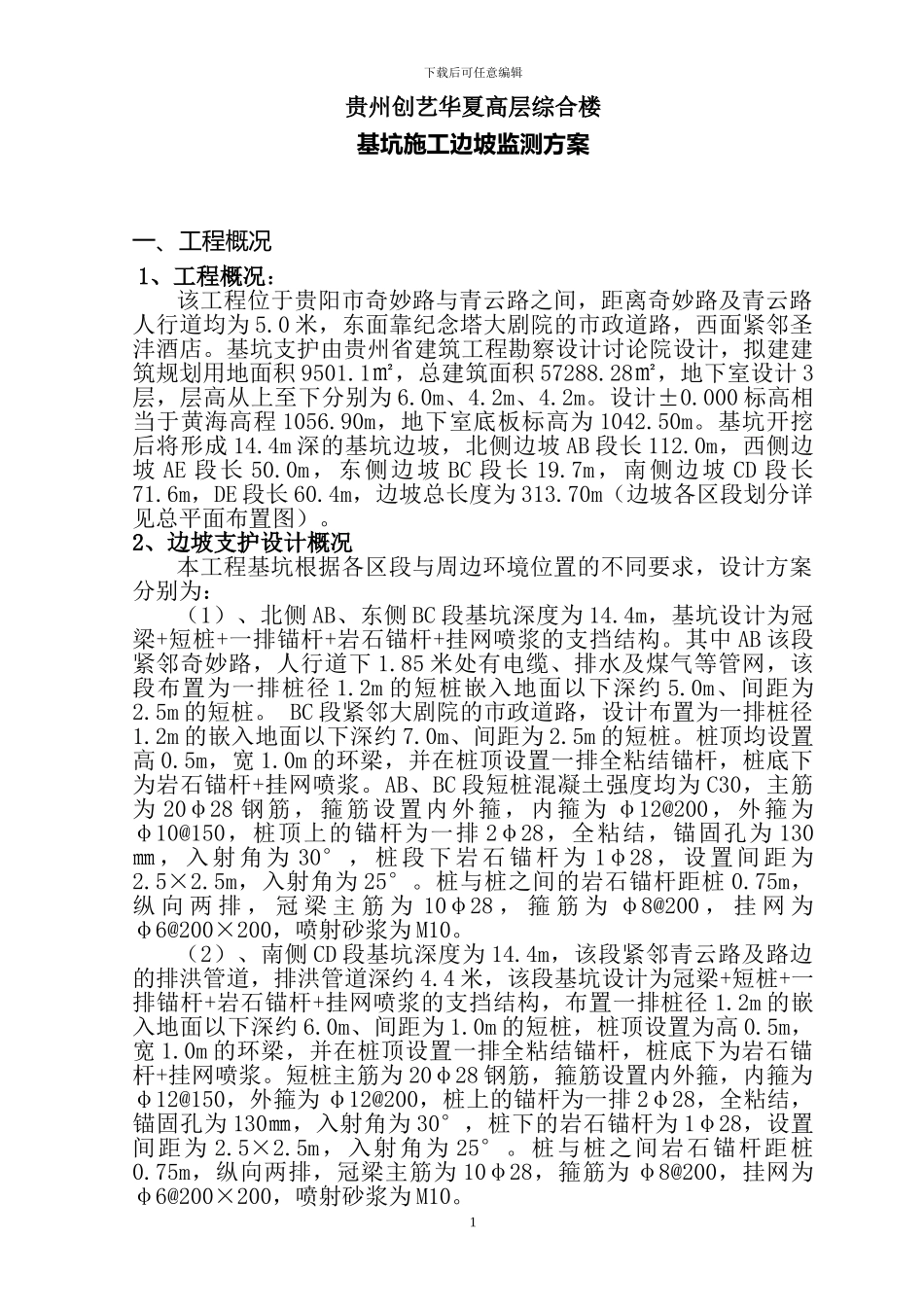

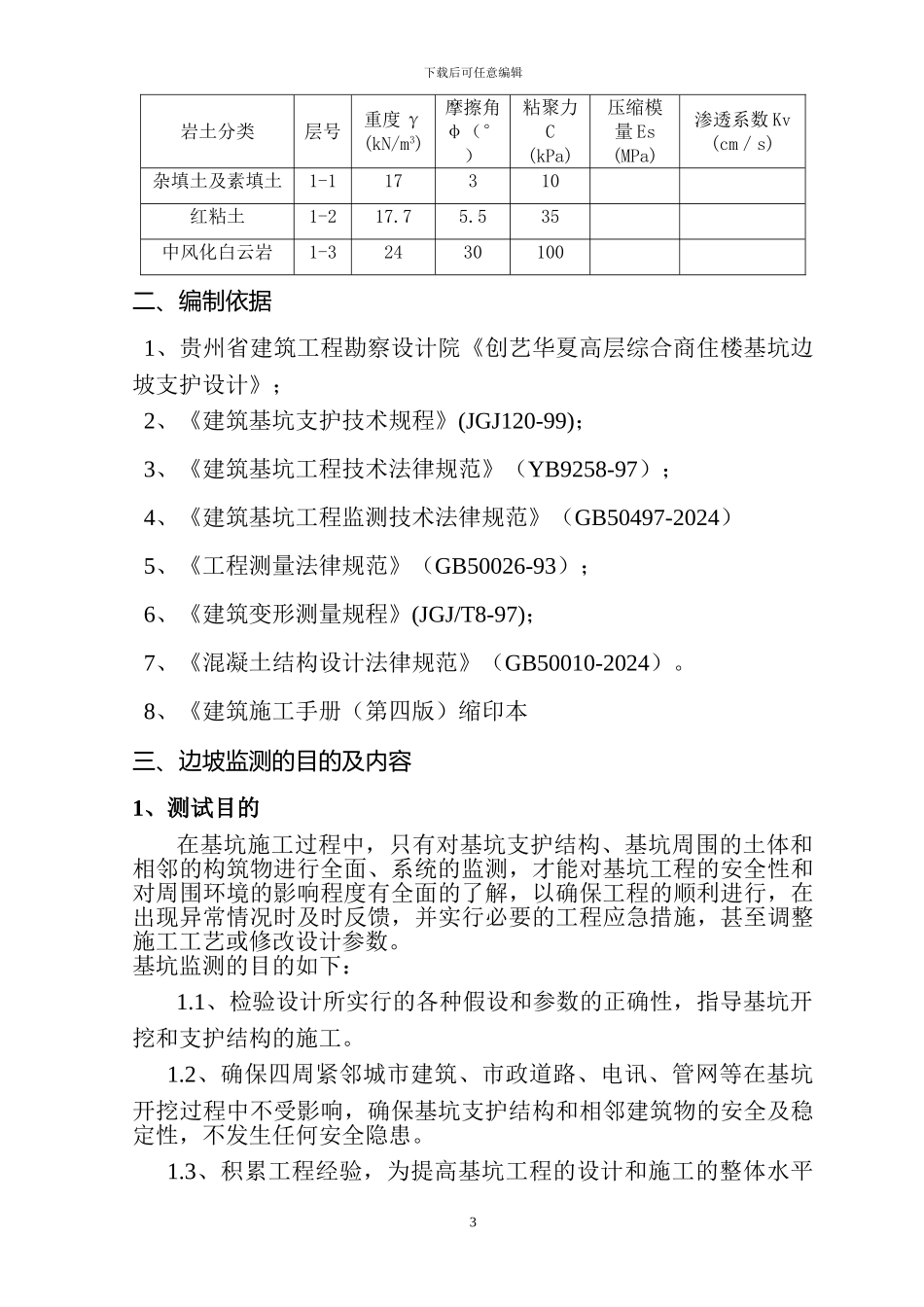

下载后可任意编辑贵州创艺华夏高层综合楼基坑施工边坡监测方案一、工程概况 1、工程概况：该工程位于贵阳市奇妙路与青云路之间，距离奇妙路及青云路人行道均为 5.0 米，东面靠纪念塔大剧院的市政道路，西面紧邻圣沣酒店。基坑支护由贵州省建筑工程勘察设计讨论院设计，拟建建筑规划用地面积 9501.1㎡，总建筑面积 57288.28㎡，地下室设计 3层，层高从上至下分别为 6.0m、4.2m、4.2m。设计±0.000 标高相当于黄海高程 1056.90m，地下室底板标高为 1042.50m。基坑开挖后将形成 14.4m 深的基坑边坡，北侧边坡 AB 段长 112.0m，西侧边坡 AE 段长 50.0m，东侧边坡 BC 段长 19.7m，南侧边坡 CD 段长71.6m，DE 段长 60.4m，边坡总长度为 313.70m（边坡各区段划分详见总平面布置图）。2、边坡支护设计概况本工程基坑根据各区段与周边环境位置的不同要求，设计方案分别为：（1）、北侧 AB、东侧 BC 段基坑深度为 14.4m，基坑设计为冠梁+短桩+一排锚杆+岩石锚杆+挂网喷浆的支挡结构。其中 AB 该段紧邻奇妙路，人行道下 1.85 米处有电缆、排水及煤气等管网，该段布置为一排桩径 1.2m 的短桩嵌入地面以下深约 5.0m、间距为2.5m 的短桩。 BC 段紧邻大剧院的市政道路，设计布置为一排桩径1.2m 的嵌入地面以下深约 7.0m、间距为 2.5m 的短桩。桩顶均设置高 0.5m，宽 1.0m 的环梁，并在桩顶设置一排全粘结锚杆，桩底下为岩石锚杆+挂网喷浆。AB、BC 段短桩混凝土强度均为 C30，主筋为 20φ28 钢筋，箍筋设置内外箍，内箍为 φ12@200，外箍为φ10@150，桩顶上的锚杆为一排 2φ28，全粘结，锚固孔为 130㎜ ， 入 射 角 为 30° ， 桩 段 下 岩 石 锚 杆 为 1φ28 ， 设 置 间 距 为2.5×2.5m，入射角为 25°。桩与桩之间的岩石锚杆距桩 0.75m，纵 向 两 排 ， 冠 梁 主 筋 为 10φ28 ， 箍 筋 为 φ8@200 ， 挂 网 为φ6@200×200，喷射砂浆为 M10。（2）、南侧 CD 段基坑深度为 14.4m，该段紧邻青云路及路边的排洪管道，排洪管道深约 4.4 米，该段基坑设计为冠梁+短桩+一排锚杆+岩石锚杆+挂网喷浆的支挡结构，布置一排桩径 1.2m 的嵌入地面以下深约 6.0m、间距为 1.0m 的短桩，桩顶设置为高 0.5m，宽 1.0m 的环梁，并在桩顶设置一排全粘结锚杆，桩底下为岩石锚杆+挂网喷浆。短桩主筋为 20φ28 钢筋，箍筋设置内外箍，内箍为φ12@150，外箍为 φ1...
