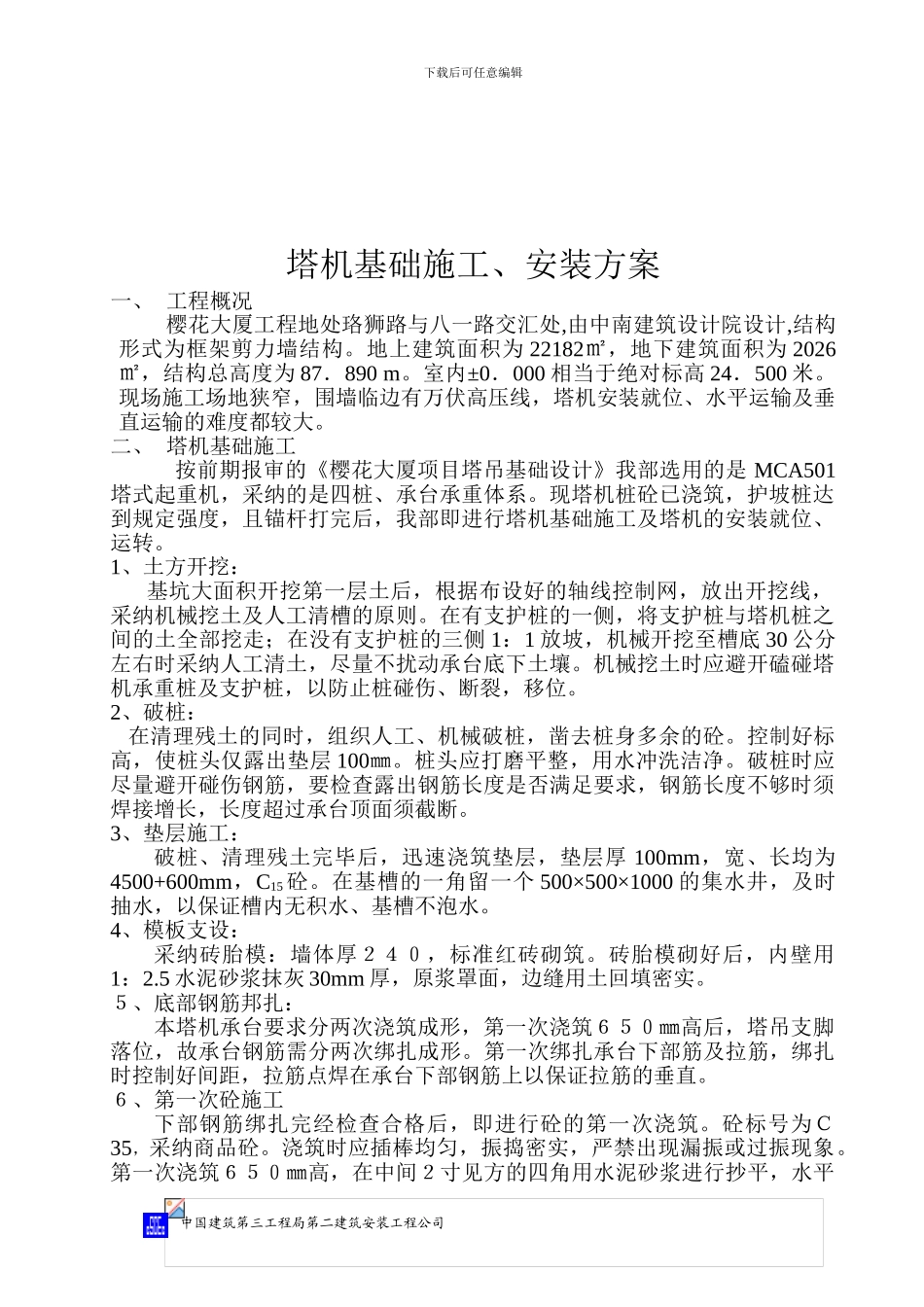

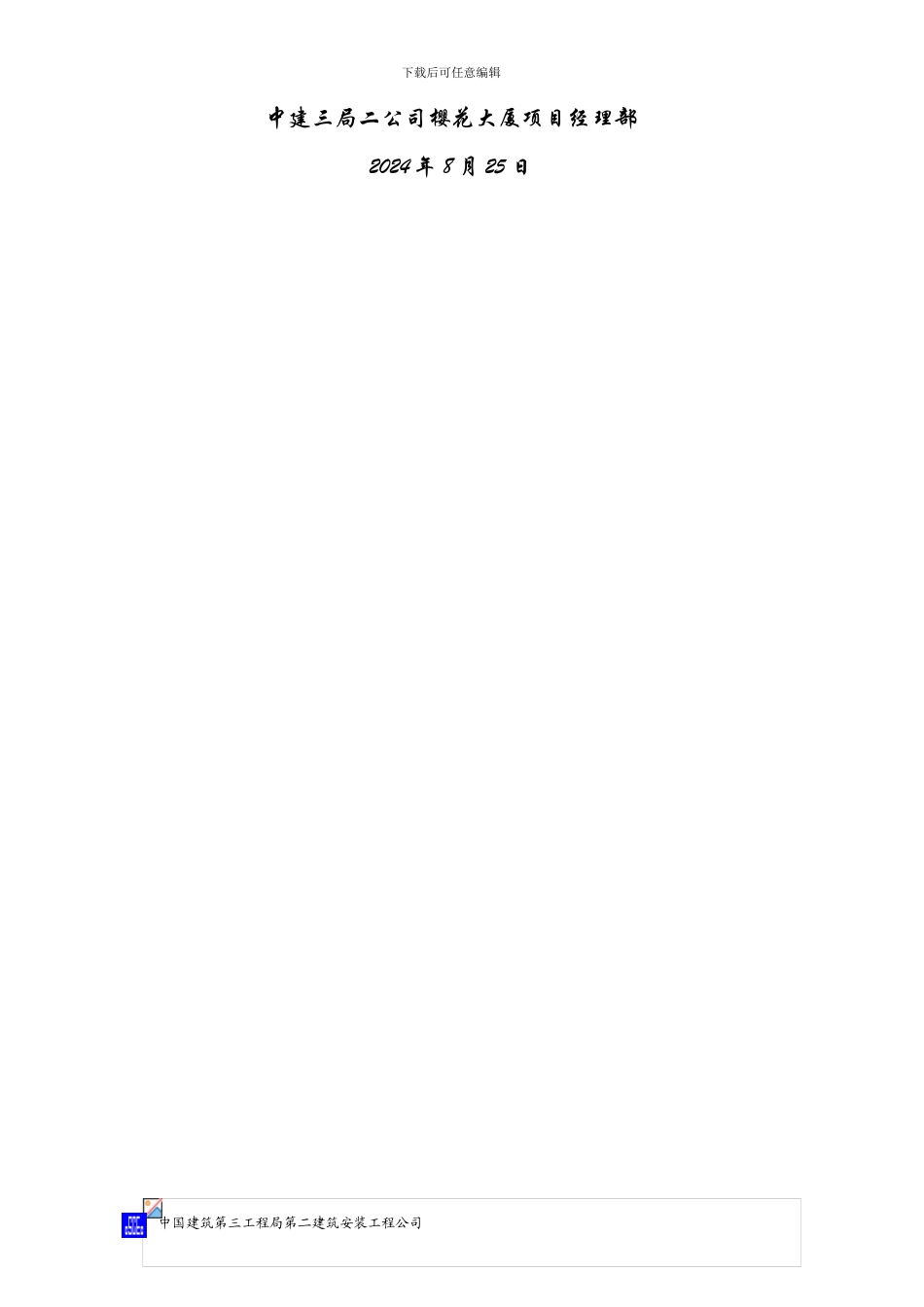

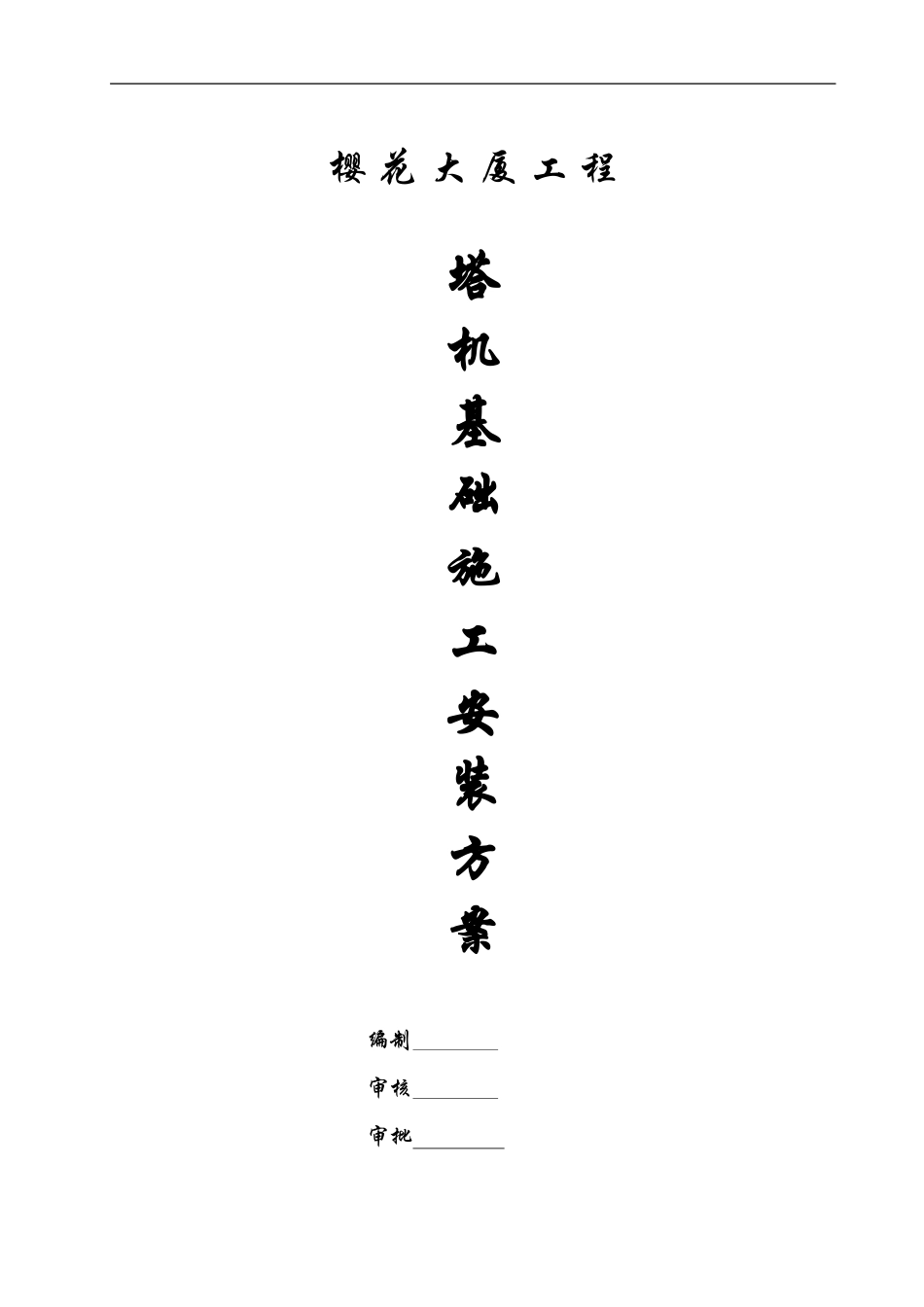

樱 花 大 厦 工 程塔机基础施工安装方案 编制 审核 审批 下载后可任意编辑中建三局二公司樱花大厦项目经理部2024 年 8 月 25 日 中国建筑第三工程局第二建筑安装工程公司 下载后可任意编辑塔机基础施工、安装方案一、 工程概况樱花大厦工程地处珞狮路与八一路交汇处,由中南建筑设计院设计,结构形式为框架剪力墙结构。地上建筑面积为 22182㎡，地下建筑面积为 2026㎡，结构总高度为 87．890 m。室内±0．000 相当于绝对标高 24．500 米。现场施工场地狭窄，围墙临边有万伏高压线，塔机安装就位、水平运输及垂直运输的难度都较大。二、 塔机基础施工按前期报审的《樱花大厦项目塔吊基础设计》我部选用的是 MCA501塔式起重机，采纳的是四桩、承台承重体系。现塔机桩砼已浇筑，护坡桩达到规定强度，且锚杆打完后，我部即进行塔机基础施工及塔机的安装就位、运转。1、土方开挖： 基坑大面积开挖第一层土后，根据布设好的轴线控制网，放出开挖线，采纳机械挖土及人工清槽的原则。在有支护桩的一侧，将支护桩与塔机桩之间的土全部挖走；在没有支护桩的三侧 1：1 放坡，机械开挖至槽底 30 公分左右时采纳人工清土，尽量不扰动承台底下土壤。机械挖土时应避开磕碰塔机承重桩及支护桩，以防止桩碰伤、断裂，移位。2、破桩： 在清理残土的同时，组织人工、机械破桩，凿去桩身多余的砼。控制好标高，使桩头仅露出垫层 100㎜。桩头应打磨平整，用水冲洗洁净。破桩时应尽量避开碰伤钢筋，要检查露出钢筋长度是否满足要求，钢筋长度不够时须焊接增长，长度超过承台顶面须截断。3、垫层施工：破桩、清理残土完毕后，迅速浇筑垫层，垫层厚 100mm，宽、长均为4500+600mm，C15 砼。在基槽的一角留一个 500×500×1000 的集水井，及时抽水，以保证槽内无积水、基槽不泡水。4、模板支设：采纳砖胎模：墙体厚２４０，标准红砖砌筑。砖胎模砌好后，内壁用1：2.5 水泥砂浆抹灰 30mm 厚，原浆罩面，边缝用土回填密实。５、底部钢筋邦扎：本塔机承台要求分两次浇筑成形，第一次浇筑６５０㎜高后，塔吊支脚落位，故承台钢筋需分两次绑扎成形。第一次绑扎承台下部筋及拉筋，绑扎时控制好间距，拉筋点焊在承台下部钢筋上以保证拉筋的垂直。６、第一次砼施工下部钢筋绑扎完经检查合格后，即进行砼的第一次浇筑。砼标号为Ｃ35，采纳商品砼。浇筑时应插棒均匀，振捣密实，严禁出现漏振或过振现象。第一次浇筑６５０㎜高，在中间２寸见方的...
