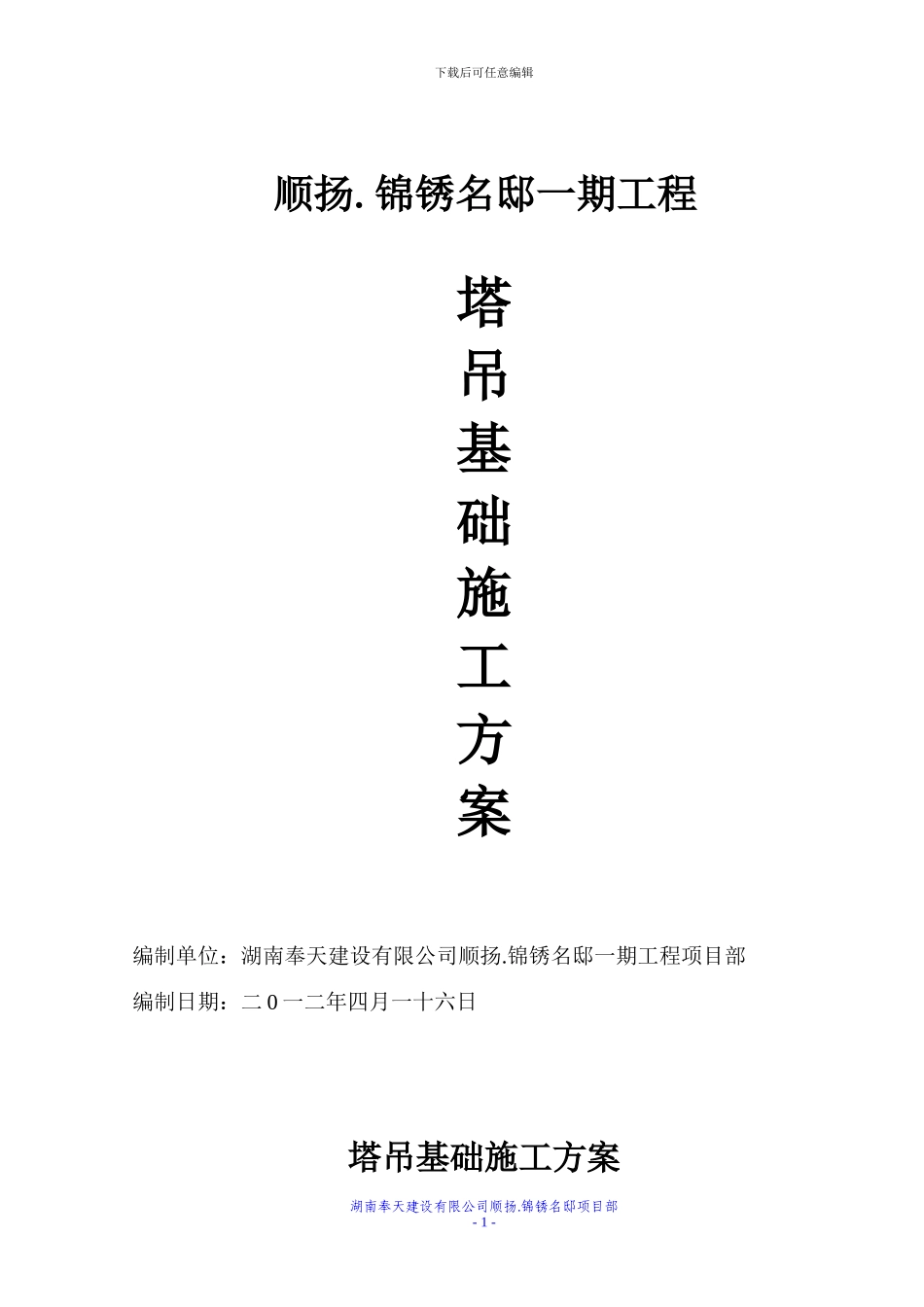

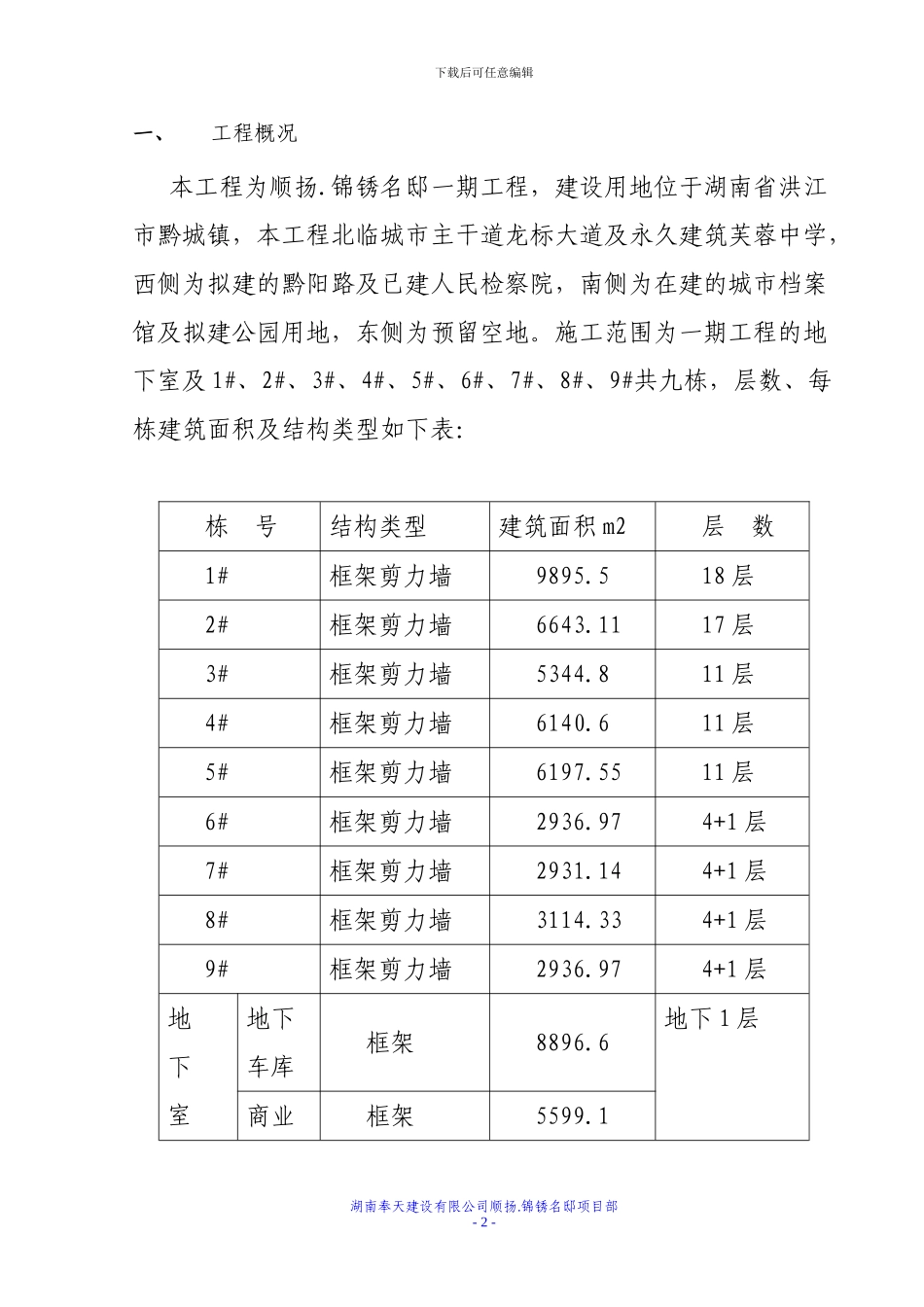

下载后可任意编辑顺扬.锦锈名邸一期工程塔吊基础施工方案编制单位：湖南奉天建设有限公司顺扬.锦锈名邸一期工程项目部编制日期：二 0 一二年四月一十六日塔吊基础施工方案湖南奉天建设有限公司顺扬.锦锈名邸项目部- 1 -下载后可任意编辑一、 工程概况本工程为顺扬.锦锈名邸一期工程，建设用地位于湖南省洪江市黔城镇，本工程北临城市主干道龙标大道及永久建筑芙蓉中学，西侧为拟建的黔阳路及已建人民检察院，南侧为在建的城市档案馆及拟建公园用地，东侧为预留空地。施工范围为一期工程的地下室及 1#、2#、3#、4#、5#、6#、7#、8#、9#共九栋，层数、每栋建筑面积及结构类型如下表：栋 号结构类型建筑面积 m2层 数1#框架剪力墙9895.518 层2#框架剪力墙6643.1117 层3#框架剪力墙5344.811 层4#框架剪力墙6140.611 层5#框架剪力墙6197.5511 层6#框架剪力墙2936.974+1 层7#框架剪力墙2931.144+1 层8#框架剪力墙3114.334+1 层9#框架剪力墙2936.974+1 层地下室地下车库框架8896.6地下 1 层商业框架5599.1湖南奉天建设有限公司顺扬.锦锈名邸项目部- 2 -下载后可任意编辑面积合计46140.97根据现场的实际情况，拟定在 1#栋南侧、3#南侧、5#栋的北侧、8#栋的南侧各安装一台塔吊。二、 编制依据2.1、《塔式起重机使用说明书》2.2《岩土工程勘察报告》2.3《建筑地基基础设计法律规范》（GB50007-2024）2.6《地基与基础施工及验收法律规范》（GBJ202-83）2.7《混凝土结构设计法律规范》（GB50010-2024）2.8《混凝土结构工程施工及验收法律规范》（GB50204-92）2.9《钢结构设计法律规范》（GB50017-2024）2.10《钢结构工程施工及验收法律规范》（GB50205-95）三、塔吊基础设计1、塔吊承台参照厂家提供的塔吊基础施工图，采纳 C30 钢筋混凝土承台，尺寸为6200X6200X1350 多边形外围尺寸 mm（详图见后附图），内配框筋 Φ10－4100，纵筋 Φ16－6200，横杆 Φ20－500，M30 地脚螺杆，而现场实际情况是塔吊地基为回填土，不能满足塔吊地基承载力要求，需对塔吊地础进行基础处理，考虑施工现场现有施工设备（预制管桩）与条件，根据施工图中所标注的预制管桩的单桩承载力（φ300 的预制管桩承受 53T、φ400的预制管桩承受 100T、φ500 的预制管桩承受 178T）说明，建议塔吊基础进行预制管桩的处理，每台塔吊基础内拟打四根 φ400 的预制管桩，预制管桩进入持力层与桩的有效长度均参照同栋号相邻部位结构基础管桩设计要求。四、...
