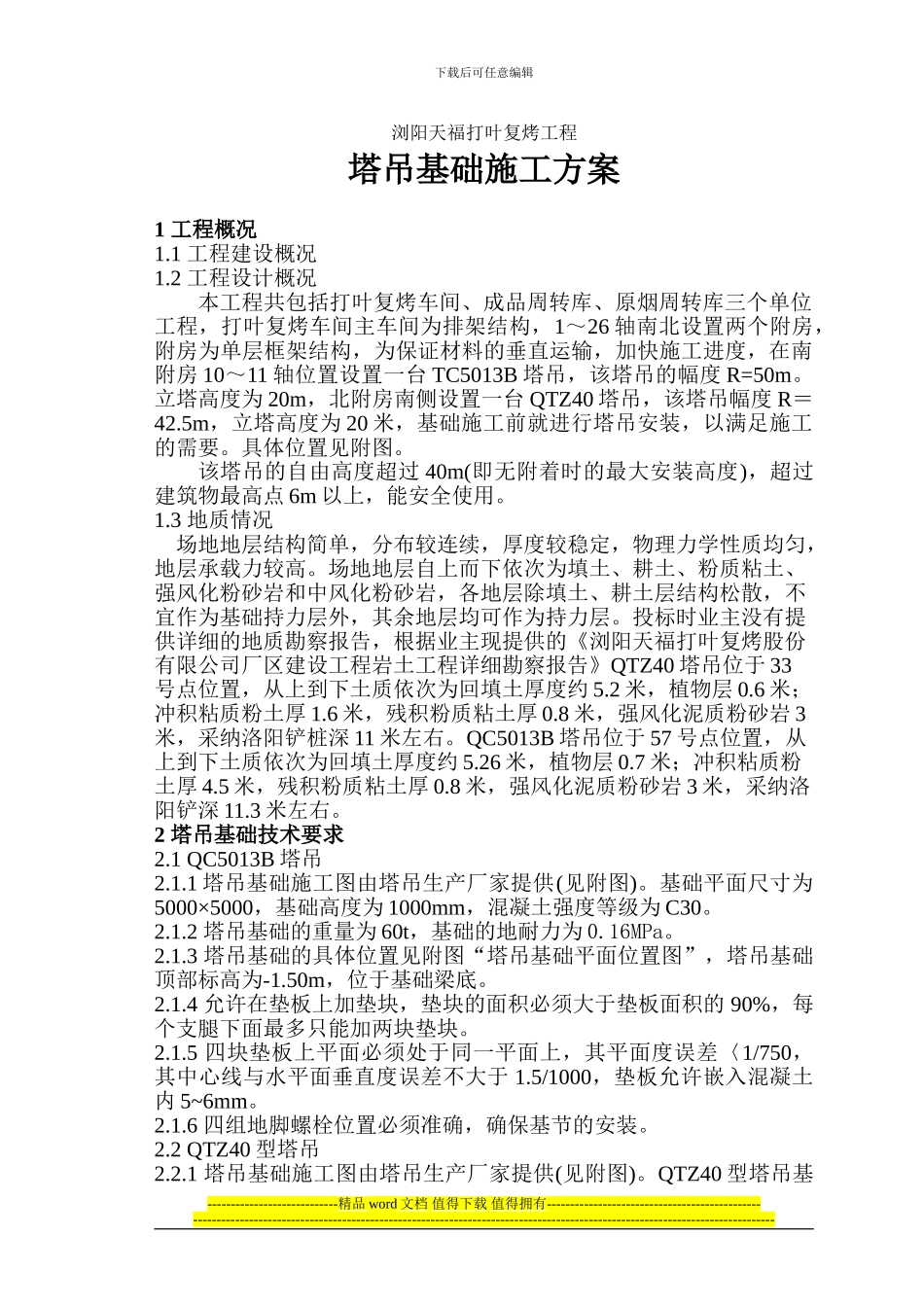

下载后可任意编辑浏阳天福打叶复烤工程塔吊基础施工方案1 工程概况1.1 工程建设概况1.2 工程设计概况本工程共包括打叶复烤车间、成品周转库、原烟周转库三个单位工程，打叶复烤车间主车间为排架结构，1～26 轴南北设置两个附房，附房为单层框架结构，为保证材料的垂直运输，加快施工进度，在南附房 10～11 轴位置设置一台 TC5013B 塔吊，该塔吊的幅度 R=50m。立塔高度为 20m，北附房南侧设置一台 QTZ40 塔吊，该塔吊幅度 R＝42.5m，立塔高度为 20 米，基础施工前就进行塔吊安装，以满足施工的需要。具体位置见附图。该塔吊的自由高度超过 40m(即无附着时的最大安装高度)，超过建筑物最高点 6m 以上，能安全使用。1.3 地质情况 场地地层结构简单，分布较连续，厚度较稳定，物理力学性质均匀，地层承载力较高。场地地层自上而下依次为填土、耕土、粉质粘土、强风化粉砂岩和中风化粉砂岩，各地层除填土、耕土层结构松散，不宜作为基础持力层外，其余地层均可作为持力层。投标时业主没有提供详细的地质勘察报告，根据业主现提供的《浏阳天福打叶复烤股份有限公司厂区建设工程岩土工程详细勘察报告》QTZ40 塔吊位于 33号点位置，从上到下土质依次为回填土厚度约 5.2 米，植物层 0.6 米；冲积粘质粉土厚 1.6 米，残积粉质粘土厚 0.8 米，强风化泥质粉砂岩 3米，采纳洛阳铲桩深 11 米左右。QC5013B 塔吊位于 57 号点位置，从上到下土质依次为回填土厚度约 5.26 米，植物层 0.7 米；冲积粘质粉土厚 4.5 米，残积粉质粘土厚 0.8 米，强风化泥质粉砂岩 3 米，采纳洛阳铲深 11.3 米左右。2 塔吊基础技术要求2.1 QC5013B 塔吊2.1.1 塔吊基础施工图由塔吊生产厂家提供(见附图)。基础平面尺寸为5000×5000，基础高度为 1000mm，混凝土强度等级为 C30。2.1.2 塔吊基础的重量为 60t，基础的地耐力为 0.16MPa。2.1.3 塔吊基础的具体位置见附图“塔吊基础平面位置图”，塔吊基础顶部标高为-1.50m，位于基础梁底。 2.1.4 允许在垫板上加垫块，垫块的面积必须大于垫板面积的 90%，每个支腿下面最多只能加两块垫块。2.1.5 四块垫板上平面必须处于同一平面上，其平面度误差〈1/750，其中心线与水平面垂直度误差不大于 1.5/1000，垫板允许嵌入混凝土内 5~6mm。2.1.6 四组地脚螺栓位置必须准确，确保基节的安装。2.2 QTZ40 型塔吊2.2.1 塔吊基础施工图由塔吊生产厂家提供(见附图)。QTZ40 型塔吊基---...
