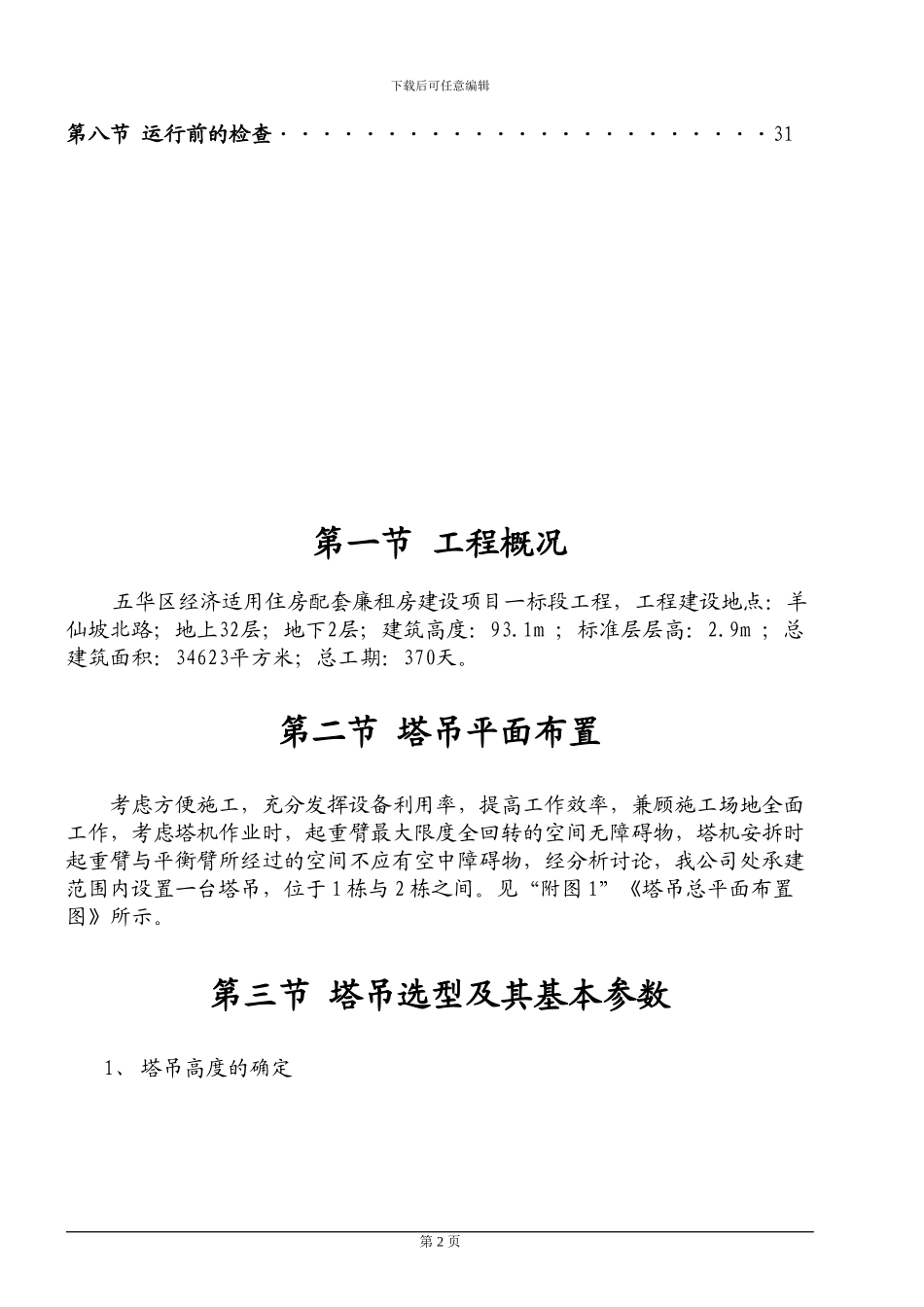

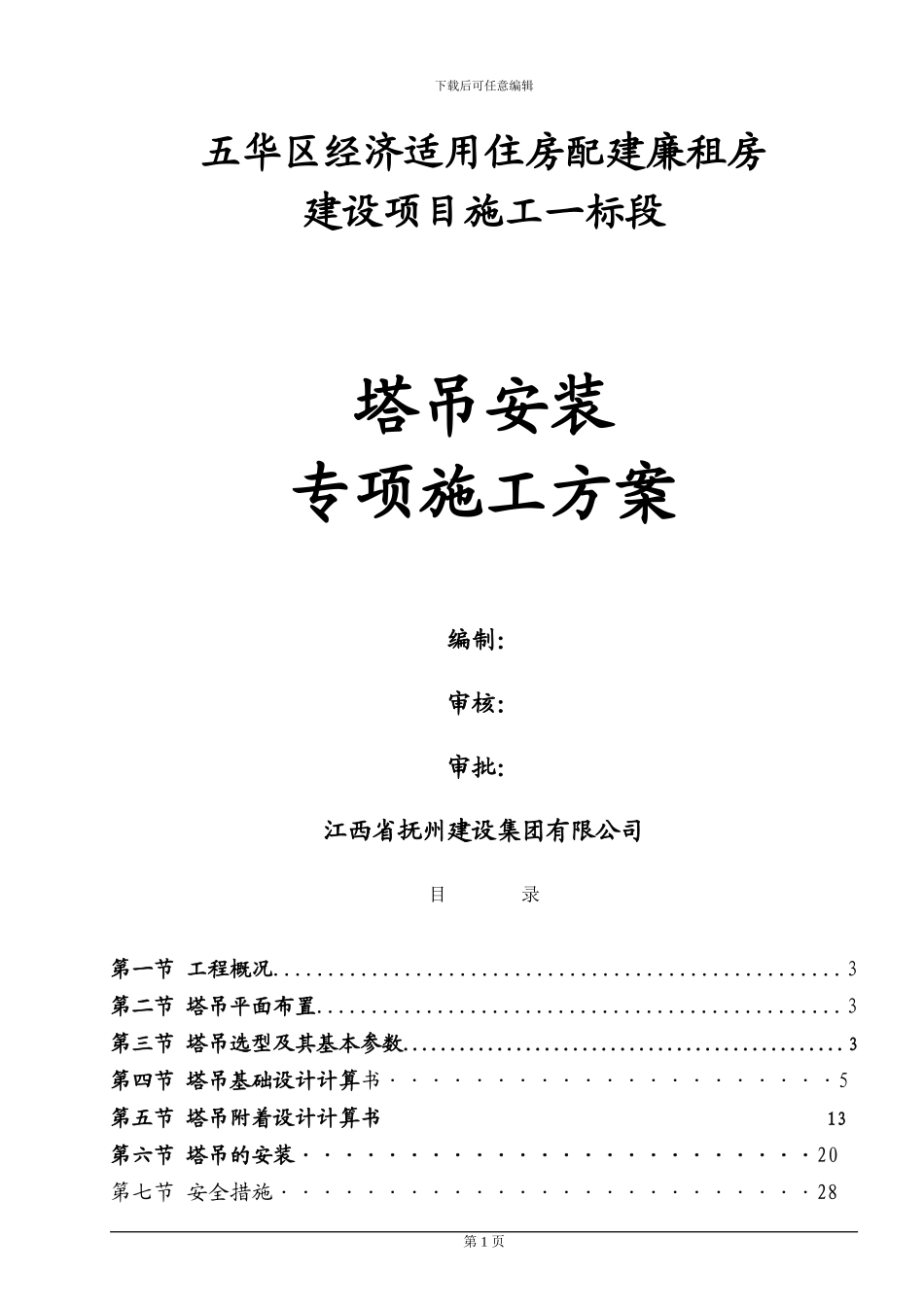

下载后可任意编辑五华区经济适用住房配建廉租房建设项目施工一标段塔吊安装专项施工方案编制：审核：审批：江西省抚州建设集团有限公司目 录第一节 工程概况....................................................3第二节 塔吊平面布置................................................3第三节 塔吊选型及其基本参数...............................................3第四节 塔吊基础设计计算书·····················5第五节 塔吊附着设计计算书 13第六节 塔吊的安装························20第七节 安全措施·························28第 1 页下载后可任意编辑第八节 运行前的检查·······················31第一节 工程概况五华区经济适用住房配套廉租房建设项目一标段工程，工程建设地点：羊仙坡北路；地上32层；地下2层；建筑高度：93.1m ；标准层层高：2.9m ；总建筑面积：34623平方米；总工期：370天。第二节 塔吊平面布置考虑方便施工，充分发挥设备利用率，提高工作效率，兼顾施工场地全面工作，考虑塔机作业时，起重臂最大限度全回转的空间无障碍物，塔机安拆时起重臂与平衡臂所经过的空间不应有空中障碍物，经分析讨论，我公司处承建范围内设置一台塔吊，位于 1 栋与 2 栋之间。见“附图 1”《塔吊总平面布置图》所示。第三节 塔吊选型及其基本参数1、 塔吊高度的确定第 2 页下载后可任意编辑塔身高度计算简图H 吊=H1+H2+H3+H4+H 房式中：H1——最短吊索高度。一般取 1～1.5m；H2——构件高度。钢筋混凝土结构按 3m 计算；H3——安全操作距离。按 2m 计；H4——脚手架或其它设施高度。若有出屋楼梯间或电梯机房，按5.2 米计；H 房——建筑物总高加筏板至±0.000则塔吊的安装高度为：H 吊= 1.5+3+2+5.2+102.1=113.8m，取 H 吊=120m。2、 塔吊型号的选择根据上述情况，选择 1 台 C5613（QTZ80）塔吊能满足施工要求。3、 塔吊主要技术参数塔吊型号：C5613(QTZ80)， 塔吊起升高度H：120.000m，塔身宽度B：1.6m， 基础埋深D：1.350m，自重F1：620kN， 基础承台厚度Hc：1.350m， 最大起重荷载F2：60kN， 基础承台宽度Bc：5.300m， 钢筋级别:HRB400 管桩直径：0.500m，桩间距a：4.0m， 承台钢筋间距S：32φ20@165承台混凝土的保护层厚度：50mm， 基础承台混凝土强度：C40商品砼空心桩的...
