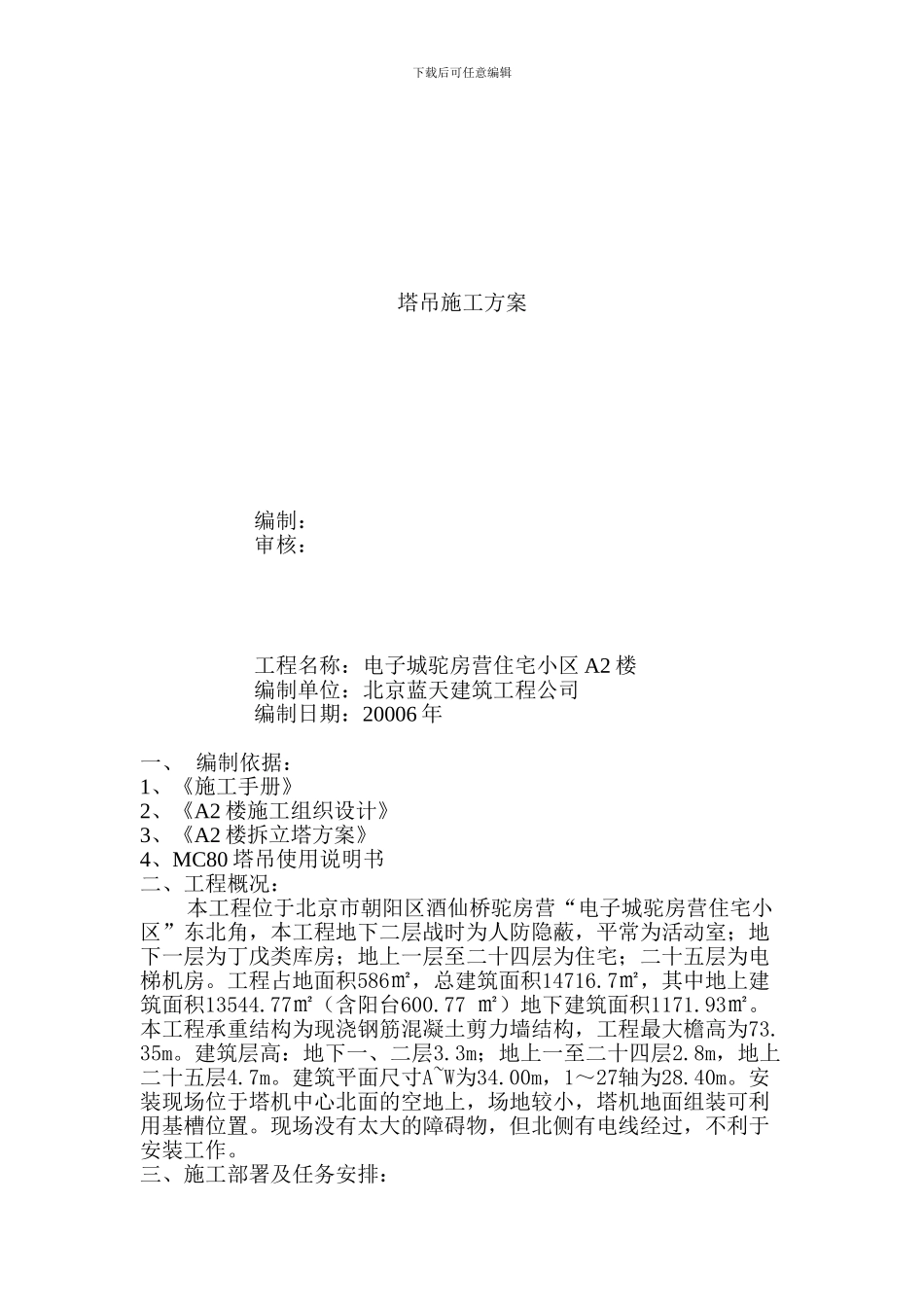

下载后可任意编辑塔吊施工方案编制：审核：工程名称：电子城驼房营住宅小区 A2 楼编制单位：北京蓝天建筑工程公司编制日期：20006 年一、 编制依据：1、《施工手册》2、《A2 楼施工组织设计》3、《A2 楼拆立塔方案》4、MC80 塔吊使用说明书二、工程概况：本工程位于北京市朝阳区酒仙桥驼房营“电子城驼房营住宅小区”东北角，本工程地下二层战时为人防隐蔽，平常为活动室；地下一层为丁戊类库房；地上一层至二十四层为住宅；二十五层为电梯机房。工程占地面积586㎡，总建筑面积14716.7㎡，其中地上建筑面积13544.77㎡（含阳台600.77 ㎡）地下建筑面积1171.93㎡。本工程承重结构为现浇钢筋混凝土剪力墙结构，工程最大檐高为73.35m。建筑层高：地下一、二层3.3m；地上一至二十四层2.8m，地上二十五层4.7m。建筑平面尺寸A~W为34.00m，1～27轴为28.40m。安装现场位于塔机中心北面的空地上，场地较小，塔机地面组装可利用基槽位置。现场没有太大的障碍物，但北侧有电线经过，不利于安装工作。三、施工部署及任务安排：下载后可任意编辑（一）、施工部署高层建筑垂直运输设施配套方案配套方案功能配合优点缺点塔机运送钢筋、模板、混凝土、外挂架吊装及大件材料直供范围大，综合服务能力强，供应能力大，易调节安排投资大，费用高混凝土地泵+布料杆输送混凝土施工电梯运送人员和零散材料本工程施工期间使用一台 MC80 自升式塔吊，臂长 45m，最大起重量为 5 吨，最小起重量为 1.5 吨。MC80 起重性能表（45m 臂长）幅度R（m）＜16202530.835404245起重量（t）53.82.92.52.21.851.751.5MC80 塔吊部分技术参数（45m 臂长）起升速度（二绳）1.3-2.5t8/64m/min2.6-5t4/32m/min变幅速度15/58m/min回转速度0~0.8r/min塔吊设置在 A2 楼西侧 D 轴处，塔吊基础设于基槽上方室外地坪上，距离建筑物 12m，基础施工基槽回填完毕后，移至距离建筑物 4m 处，具体位置见附图。（二）、群塔作业本小区施工区内为 7 栋楼七个施工单位共设 8 台塔吊，均为 24 层高层 建 筑 物 ， 总 高 73.35m 。 A2 楼 距 离 A1 为 27.19m ， 距 离 A3 为30.27m，距离 A6 为 78.63m， 距离 D1 为 63.20m。塔吊作业均有公共覆盖区，存在群塔作业问题，由甲方和监理单位给予协调。（三）、施工安排结构工程施工采纳流水施工工艺，流水段的合理划分是保证结构工程施工质量和进度以及高效进行现场组织管理的前提条件，通过合理的流水...
