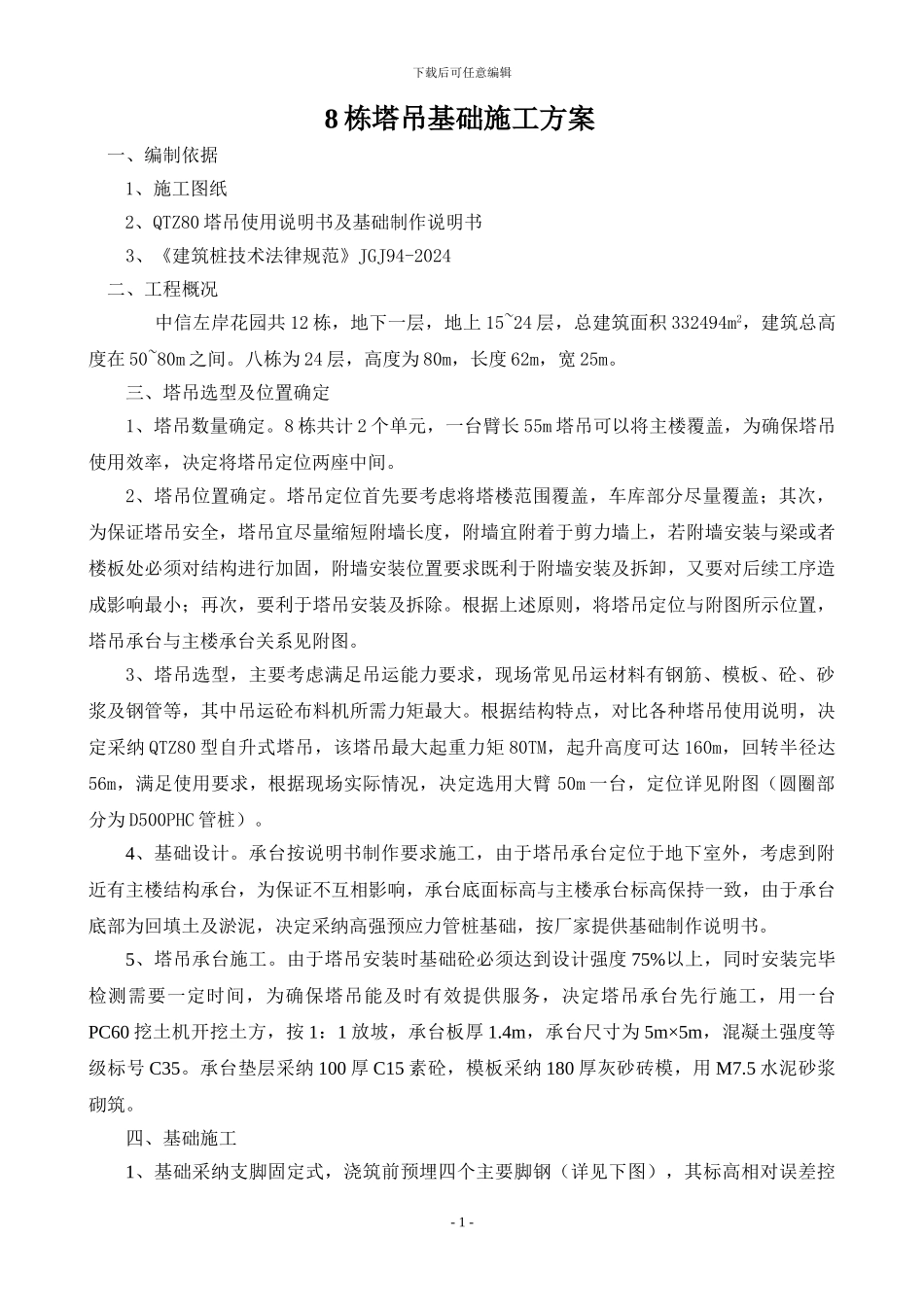

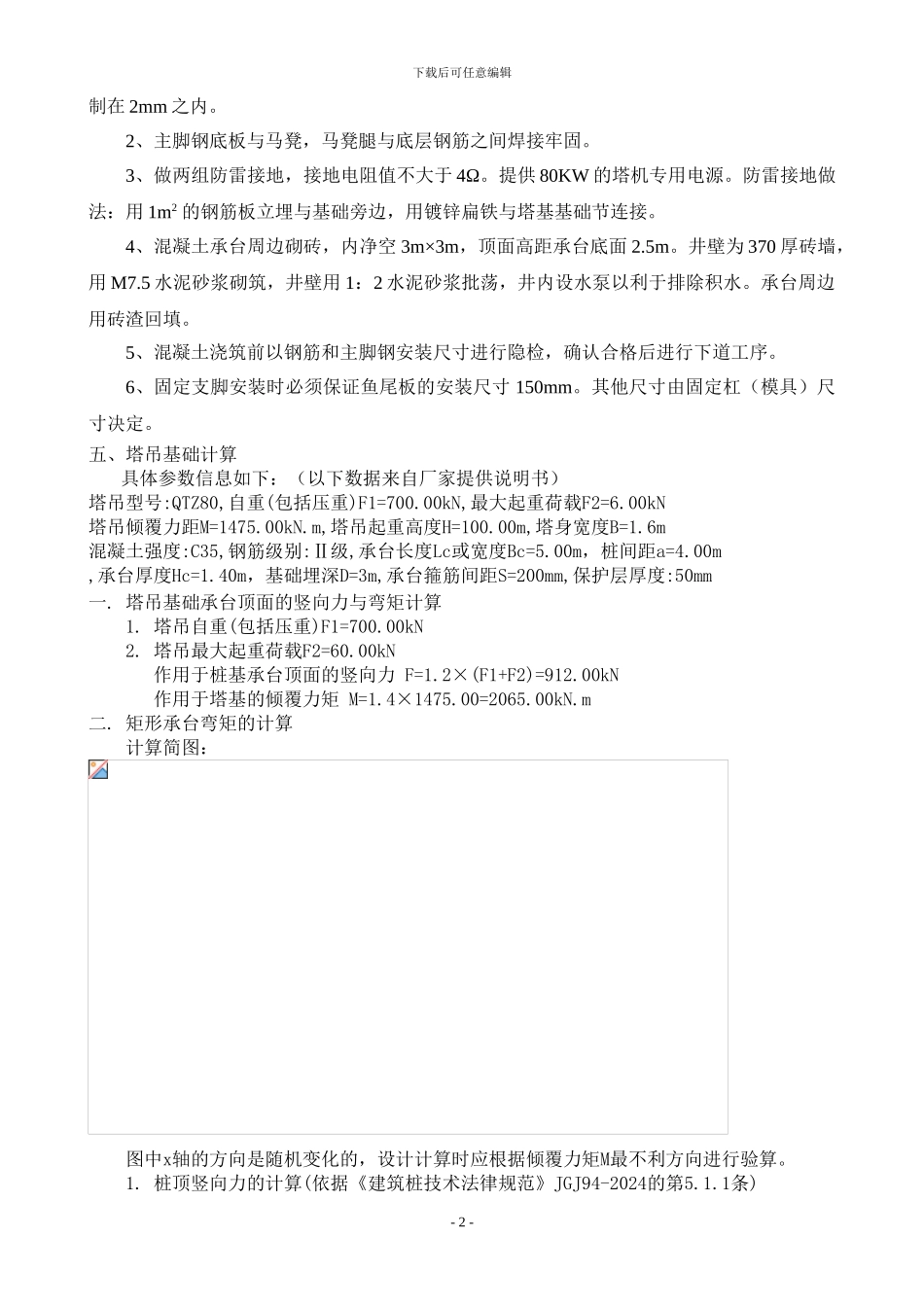

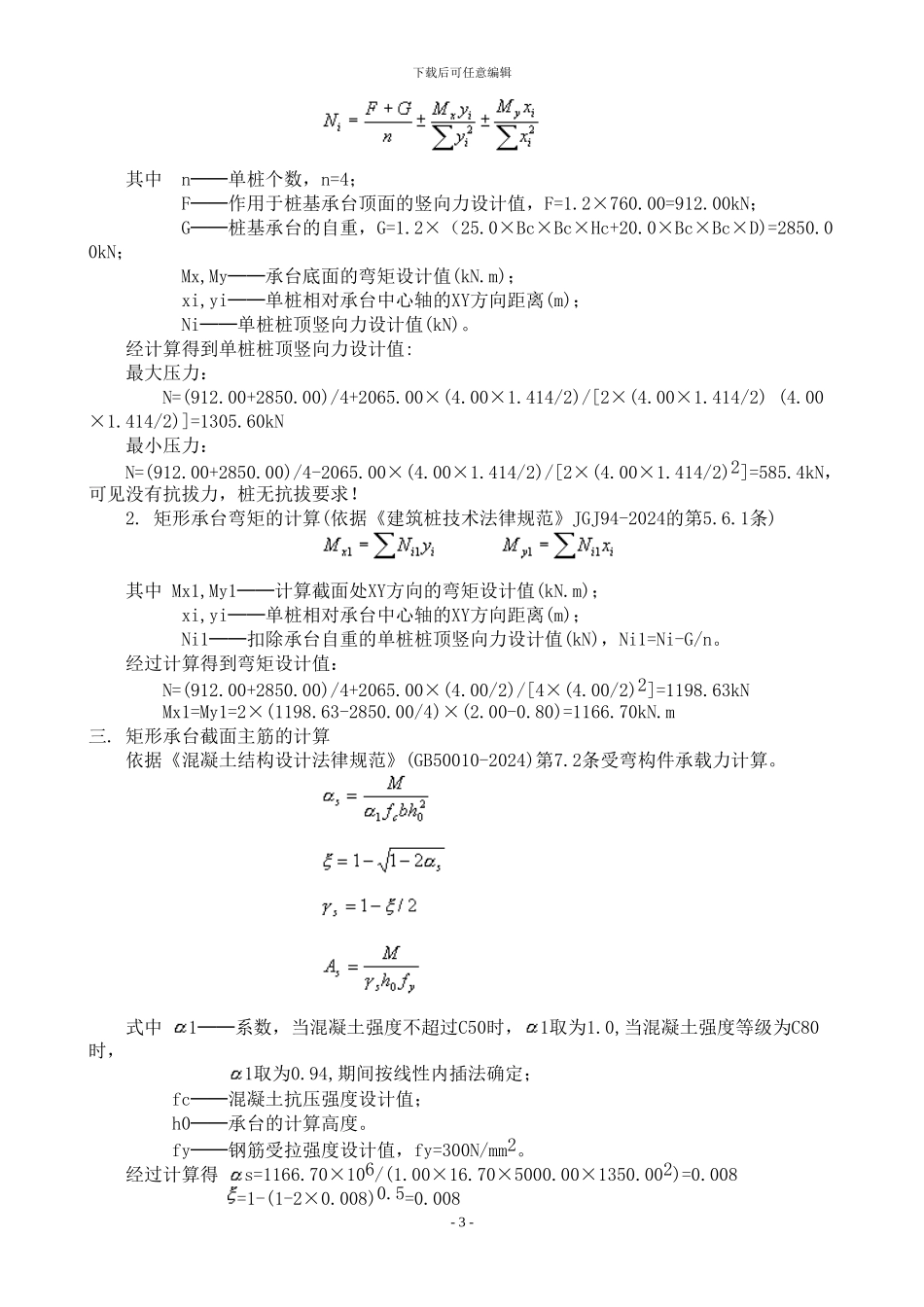

下载后可任意编辑8 栋塔吊基础施工方案一、编制依据1、施工图纸2、QTZ80 塔吊使用说明书及基础制作说明书 3、《建筑桩技术法律规范》JGJ94-2024 二、工程概况 中信左岸花园共 12 栋，地下一层，地上 15~24 层，总建筑面积 332494m2，建筑总高度在 50~80m 之间。八栋为 24 层，高度为 80m，长度 62m，宽 25m。三、塔吊选型及位置确定1、塔吊数量确定。8 栋共计 2 个单元，一台臂长 55m 塔吊可以将主楼覆盖，为确保塔吊使用效率，决定将塔吊定位两座中间。2、塔吊位置确定。塔吊定位首先要考虑将塔楼范围覆盖，车库部分尽量覆盖；其次，为保证塔吊安全，塔吊宜尽量缩短附墙长度，附墙宜附着于剪力墙上，若附墙安装与梁或者楼板处必须对结构进行加固，附墙安装位置要求既利于附墙安装及拆卸，又要对后续工序造成影响最小；再次，要利于塔吊安装及拆除。根据上述原则，将塔吊定位与附图所示位置，塔吊承台与主楼承台关系见附图。3、塔吊选型，主要考虑满足吊运能力要求，现场常见吊运材料有钢筋、模板、砼、砂浆及钢管等，其中吊运砼布料机所需力矩最大。根据结构特点，对比各种塔吊使用说明，决定采纳 QTZ80 型自升式塔吊，该塔吊最大起重力矩 80TM，起升高度可达 160m，回转半径达56m，满足使用要求，根据现场实际情况，决定选用大臂 50m 一台，定位详见附图（圆圈部分为 D500PHC 管桩）。4、基础设计。承台按说明书制作要求施工，由于塔吊承台定位于地下室外，考虑到附近有主楼结构承台，为保证不互相影响，承台底面标高与主楼承台标高保持一致，由于承台底部为回填土及淤泥，决定采纳高强预应力管桩基础，按厂家提供基础制作说明书。5、塔吊承台施工。由于塔吊安装时基础砼必须达到设计强度 75%以上，同时安装完毕检测需要一定时间，为确保塔吊能及时有效提供服务，决定塔吊承台先行施工，用一台PC60 挖土机开挖土方，按 1：1 放坡，承台板厚 1.4m，承台尺寸为 5m×5m，混凝土强度等级标号 C35。承台垫层采纳 100 厚 C15 素砼，模板采纳 180 厚灰砂砖模，用 M7.5 水泥砂浆砌筑。四、基础施工1、基础采纳支脚固定式，浇筑前预埋四个主要脚钢（详见下图），其标高相对误差控- 1 -下载后可任意编辑制在 2mm 之内。2、主脚钢底板与马凳，马凳腿与底层钢筋之间焊接牢固。3、做两组防雷接地，接地电阻值不大于 4Ω。提供 80KW 的塔机专用电源。防雷接地做法：用 1m2 的钢筋板立埋与基础旁边，用镀...
