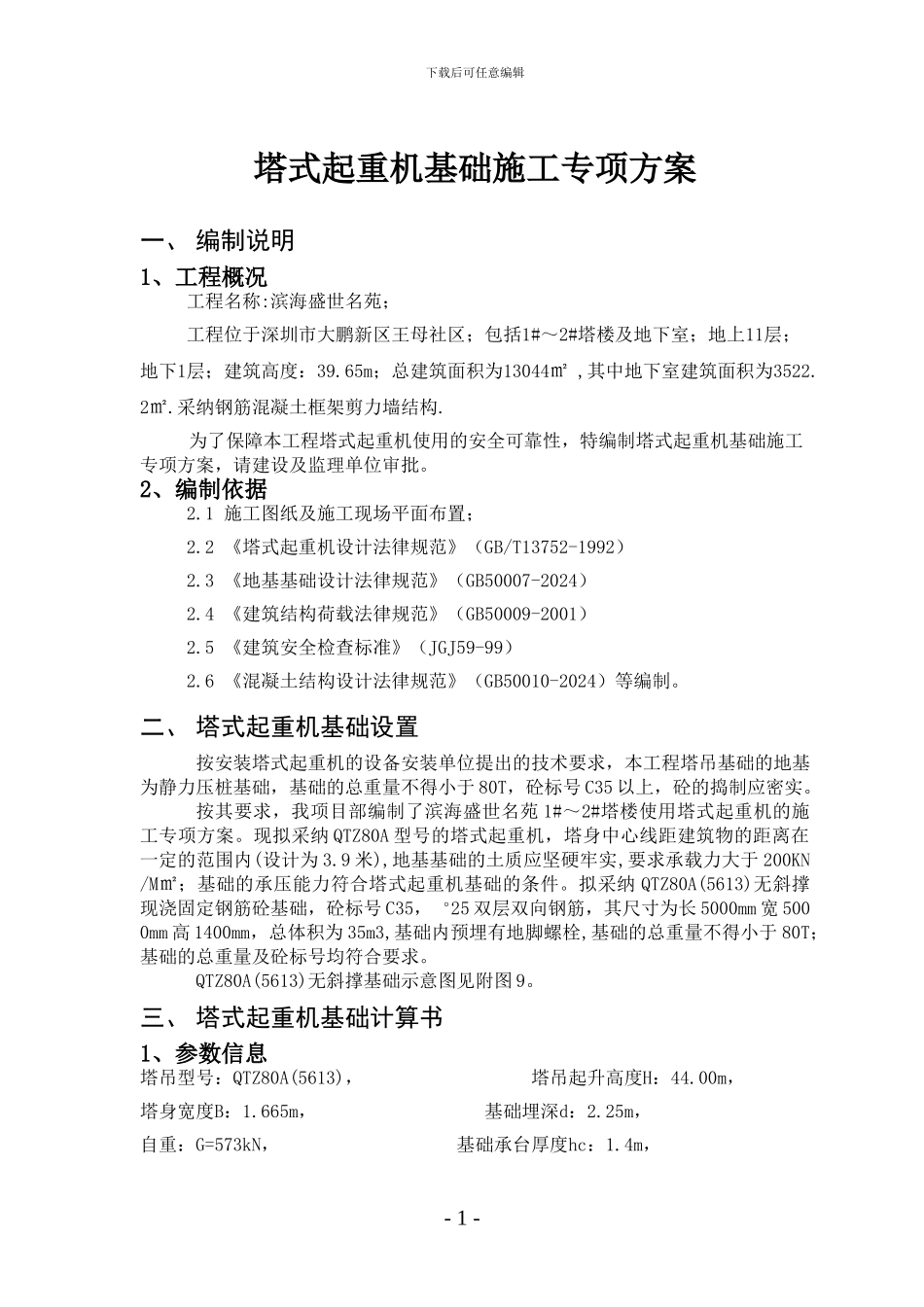

下载后可任意编辑塔式起重机基础施工专项方案一、 编制说明1、工程概况工程名称:滨海盛世名苑；工程位于深圳市大鹏新区王母社区；包括1#～2#塔楼及地下室；地上11层；地下1层；建筑高度：39.65m；总建筑面积为13044㎡ ,其中地下室建筑面积为3522.2㎡.采纳钢筋混凝土框架剪力墙结构. 为了保障本工程塔式起重机使用的安全可靠性，特编制塔式起重机基础施工专项方案，请建设及监理单位审批。2、编制依据2.1 施工图纸及施工现场平面布置；2.2 《塔式起重机设计法律规范》（GB/T13752-1992）2.3 《地基基础设计法律规范》（GB50007-2024）2.4 《建筑结构荷载法律规范》（GB50009-2001）2.5 《建筑安全检查标准》（JGJ59-99）2.6 《混凝土结构设计法律规范》（GB50010-2024）等编制。二、 塔式起重机基础设置按安装塔式起重机的设备安装单位提出的技术要求，本工程塔吊基础的地基为静力压桩基础，基础的总重量不得小于 80T，砼标号 C35 以上，砼的捣制应密实。按其要求，我项目部编制了滨海盛世名苑 1#～2#塔楼使用塔式起重机的施工专项方案。现拟采纳 QTZ80A 型号的塔式起重机，塔身中心线距建筑物的距离在一定的范围内(设计为 3.9 米),地基基础的土质应坚硬牢实,要求承载力大于 200KN/M㎡；基础的承压能力符合塔式起重机基础的条件。拟采纳 QTZ80A(5613)无斜撑现浇固定钢筋砼基础，砼标号 C35，25 双层双向钢筋，其尺寸为长 5000mm 宽 5000mm 高 1400mm，总体积为 35m3,基础内预埋有地脚螺栓,基础的总重量不得小于 80T；基础的总重量及砼标号均符合要求。QTZ80A(5613)无斜撑基础示意图见附图 9。三、 塔式起重机基础计算书1、参数信息塔吊型号：QTZ80A(5613)， 塔吊起升高度H：44.00m，塔身宽度B：1.665m， 基础埋深d：2.25m，自重：G=573kN， 基础承台厚度hc：1.4m，- 1 -下载后可任意编辑最大起重荷载：Q=44kN， 基础承台宽度Bc：5.00m，混凝土强度等级：C35， 钢筋级别：一级带E螺纹钢筋，基础底面配筋直径：25mm 2、塔吊对交叉梁中心作用力的计算a.塔吊竖向力计算塔吊自重：G=573kN；塔吊最大起重荷载：Q=44kN；作用于塔吊的竖向力：Fk＝G＋Q＝573＋44＝617kN；b.塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝1617kN·m；3、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk/（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩； Fk──作...
