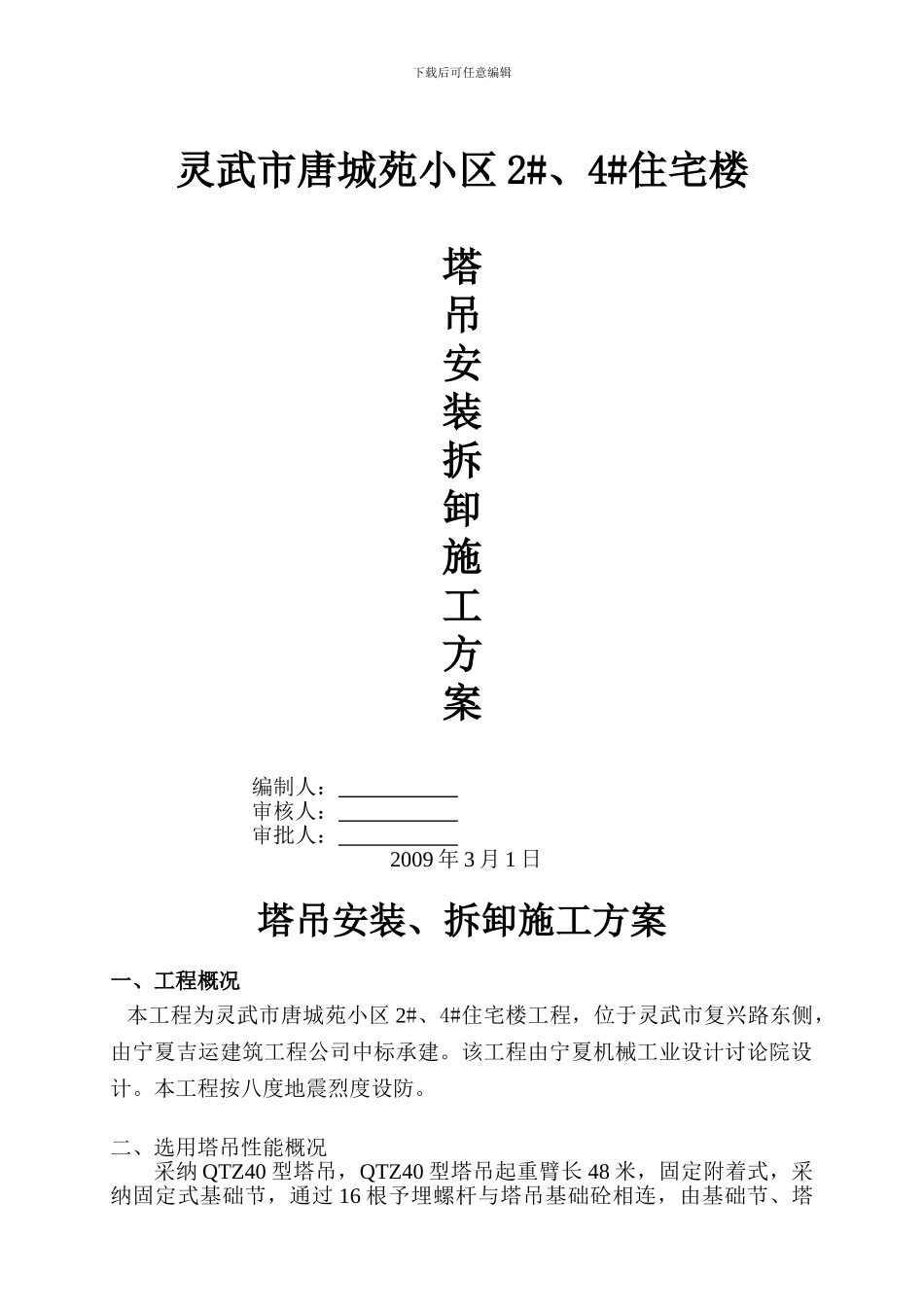

下载后可任意编辑灵武市唐城苑小区 2#、4#住宅楼塔吊安装拆卸施工方案编制人： 审核人： 审批人： 2009 年 3 月 1 日塔吊安装、拆卸施工方案一、工程概况 本工程为灵武市唐城苑小区 2#、4#住宅楼工程，位于灵武市复兴路东侧，由宁夏吉运建筑工程公司中标承建。该工程由宁夏机械工业设计讨论院设计。本工程按八度地震烈度设防。二、选用塔吊性能概况采纳 QTZ40 型塔吊，QTZ40 型塔吊起重臂长 48 米，固定附着式，采纳固定式基础节，通过 16 根予埋螺杆与塔吊基础砼相连，由基础节、塔下载后可任意编辑身标准节、起重臂、平衡臂、上下支座、回转塔身、塔顶、驾驶室、爬升架、附着架等几个部位组成。三、 塔吊安装施工基本步骤：塔吊基础施工，预埋连接螺栓→塔吊各部件及汽车吊、路基箱进场（安装采纳 40T 汽车吊，装车采纳 25 汽车吊）→铺设路基箱→安装塔吊→退场。四、塔吊安装顺序1. 安装固定基础节：把四块承重钢板装入已经预埋好的地锚螺栓中，通过调整螺帽，将四块承重板调到一个水平面内，保证固定基础节的垂直度不大于 1/1000。并在承重板下塞入所需厚度的钢制垫板，将固定基础节固定在承重板上，用螺帽固定，预紧力矩为 2200N·m2. 安装下塔身：在地面先将一节基础节和二节标准节用 16 根 M39 高强度螺栓组装好，再将其吊装到底架基础节上，同样用高强度螺栓连接起来，注意塔身有踏步的一方要对着电缆卷线器方向。3. 安装爬升架：在地面先将液压泵站组装在爬升架上，再将其吊起来，套在已装好的塔身上，注意装有油缸的一方要对应塔身有踏步的一方。4. 安装回转部分：在地面把平台、司机室、回转塔身安装在上支座上，使之成为一个整体，再吊起回转部分与已装好的塔身连接。5. 安装塔顶：把已安装好梯子和平台的塔顶吊起，用 φ60 销轴与回转塔身连接好。6. 组装平衡臂：将两节平衡臂用 φ45 销轴连接起来，安装好走台、栏杆，再将平衡臂拉杆与平衡臂用 φ45 销轴连接好，并用麻绳固定在左右栏杆上。7. 吊装平衡臂：将组装好的平衡臂吊装在回转塔身上，并用 φ60 销轴连接起来，然后用手动葫芦拉住平衡臂拉杆使之与塔帽相连，然后用 φ60 销轴销上。8. 组装起重臂：将起重臂在地面组装好，将载重小车装在臂架根部，并将其与起重臂相互固定牢，再组装起重臂拉杆。9. 穿绕变幅钢丝绳：钢丝绳在变幅机构卷筒上保留 1~3 圈。10. 吊装平衡重块第一块。11. 安装起重臂：按塔吊使用说明书中给...
