复合土工膜防渗施工规范、质量验收方法及制造原理VIP免费

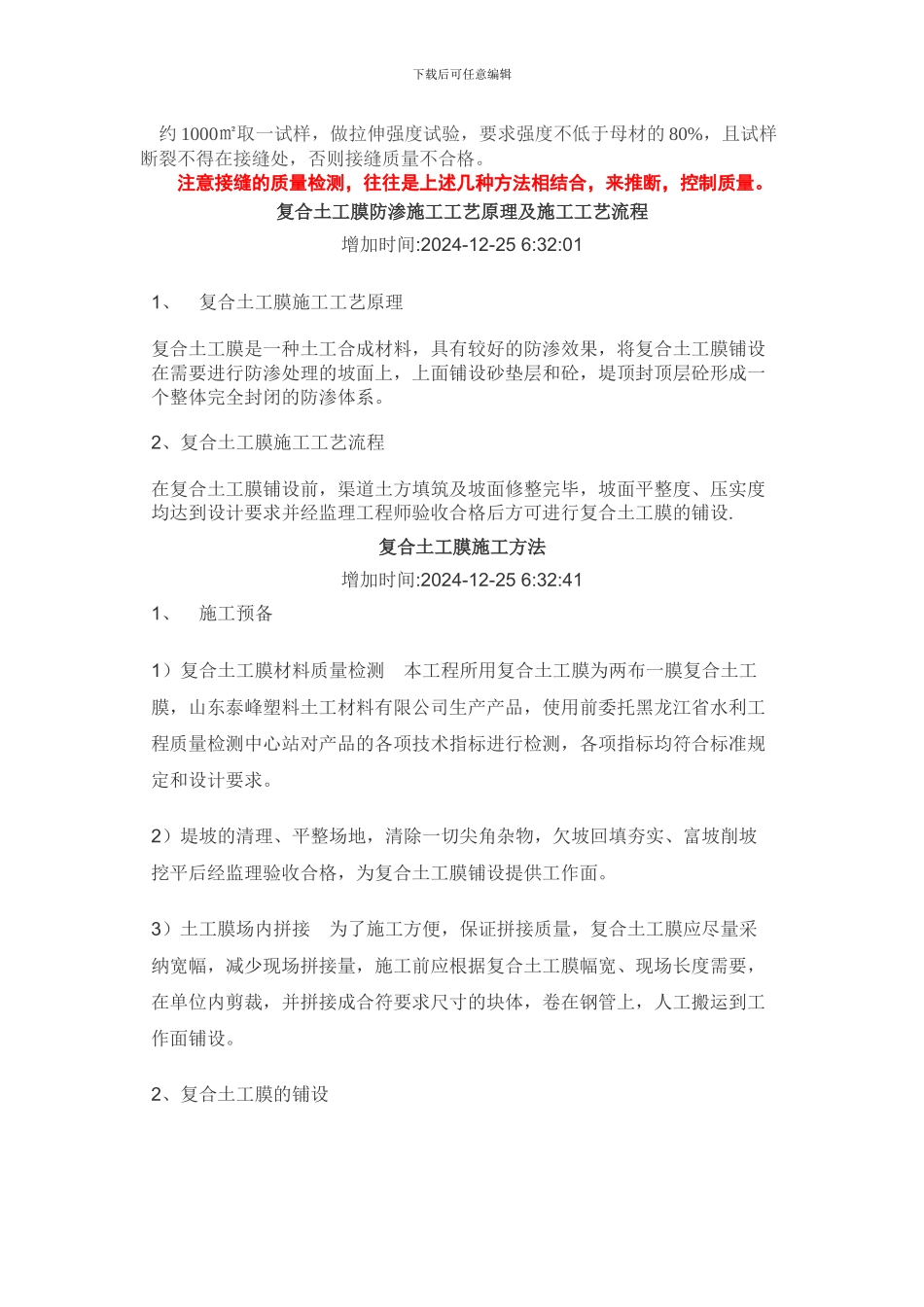

下载后可任意编辑复合土工膜防渗施工法律规范、质量验收方法及制造原理资源由：“sdhxjt666 复合土工膜”专业提供1 基础（支持层） 1.1 基础密实均匀、平整，土质基础的干密度不得小于 1.4t/m3, 均匀误差不超过10%。1.2 受地下水的影响的土基，宜在平整的基础上，铺一道 2cm 砂层或一层无纺布。1.3 不受地下水的影响的土基，清除地表树根等易刺破土工膜的杂物后直接铺设，不过需要设置“逆置阀”或膜下排气，排水措施。1.4 上端应设置锚固槽。2 复合土工膜的铺设2.1 接缝连接方法2.1.1 一布一膜接边方法：(1)膜热焊接，膜布、布布 KS 胶粘结 (2) 膜膜、膜布、布布 KS 胶粘结 (3) KS 膜胶粘结2.1.2 两布一膜接边方法：(1)膜热焊接，膜布、布布 KS 胶粘结 (2) 膜膜、膜布、布布 KS 胶粘结上述方法接边强度均大于母材强度 80%以上，达到施工技术法律规范 SL/T225-98 要求(接缝强度必须大于母材强度的 80%且断裂发生在母材上）。。2.2 接缝质量检测方法2.2.1 目测法当选择膜与膜热焊接时，对所有的缝观察，若焊缝透明，均匀，无皱褶，无空洞，手剥离坚固，可目视为合格。当选择膜与膜采纳 KS 胶粘结，粘宽 10cm，接缝不得有翘曲、突起、脱胶、孔洞、疏松、缺胶，剥离后破坏发生在胶粘剂上，非粘结面。2.2.2 现场检验法 真空法：利用包括吸盘、真空泵和真空机的一套设备。检测时将待测部位刷净，涂肥皂水，放上吸盘，压紧，抽真空至负压）0.02～0.03MPa，关闭气泵。静观 30s，看吸盘顶部透明罩内有无肥皂水泡产生和真空表有无下降，如有表示漏气，应予补救。 充气法：焊缝为双条，两条之间留有约 10mm 的空腔。将待测段两端封死，插入气针，充气至 0.05～0.2MPa （视膜后选择），静观 30s，观察真空表，如气压不下降，表明不漏，接缝合格，否则应及时修补。2.2.3 抽样测试法 下载后可任意编辑 约 1000㎡取一试样，做拉伸强度试验，要求强度不低于母材的 80%，且试样断裂不得在接缝处，否则接缝质量不合格。注意接缝的质量检测，往往是上述几种方法相结合，来推断，控制质量。复合土工膜防渗施工工艺原理及施工工艺流程增加时间:2024-12-25 6:32:011、 复合土工膜施工工艺原理 复合土工膜是一种土工合成材料，具有较好的防渗效果，将复合土工膜铺设在需要进行防渗处理的坡面上，上面铺设砂垫层和砼，堤顶封顶层砼形成一个整体完全封闭的防渗体系。2、复合土工膜施工工艺流程在复合土工膜铺设前...
