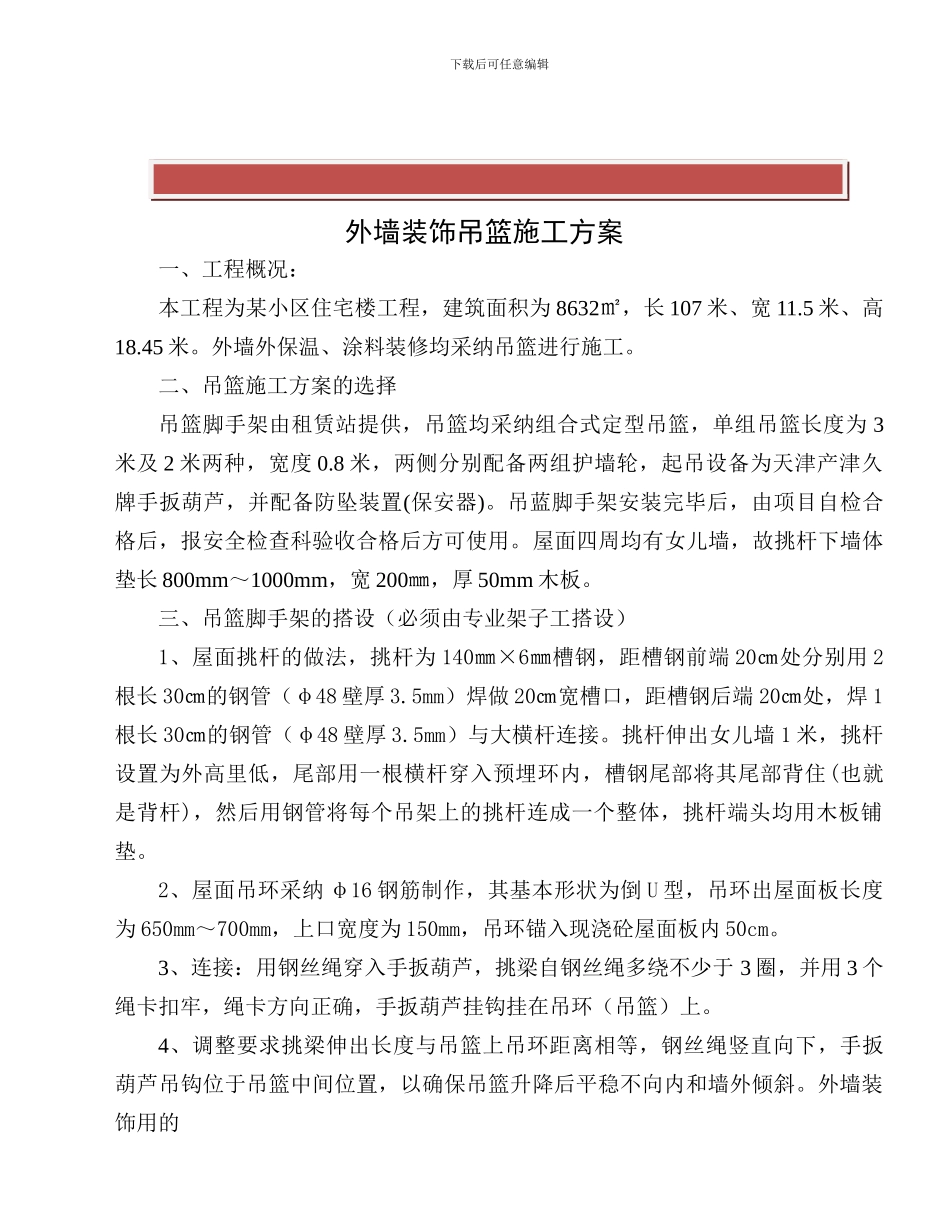

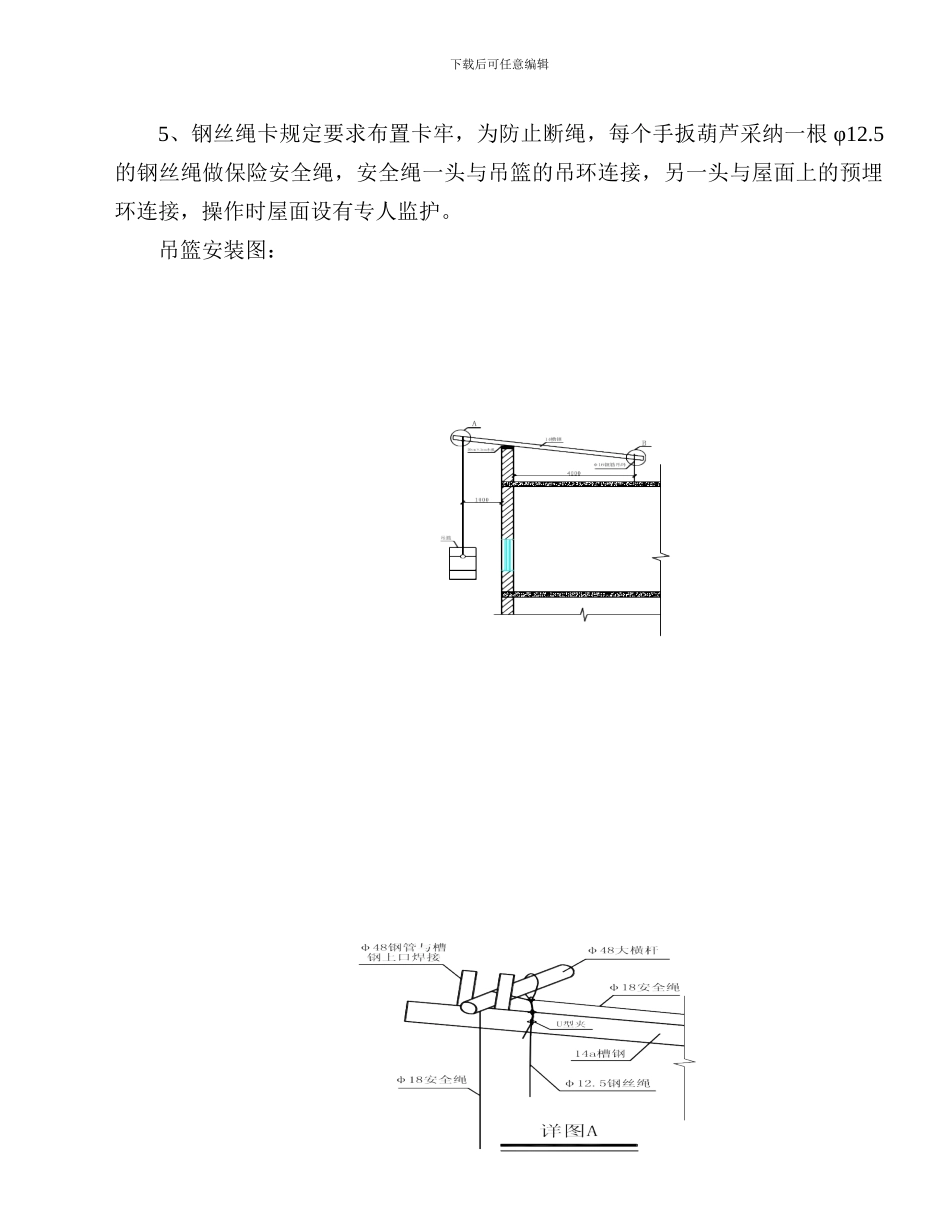

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】最新资料，word 文档，可以自由编辑！！下载后可任意编辑外墙装饰吊篮施工方案一、工程概况：本工程为某小区住宅楼工程，建筑面积为 8632㎡，长 107 米、宽 11.5 米、高18.45 米。外墙外保温、涂料装修均采纳吊篮进行施工。二、吊篮施工方案的选择吊篮脚手架由租赁站提供，吊篮均采纳组合式定型吊篮，单组吊篮长度为 3米及 2 米两种，宽度 0.8 米，两侧分别配备两组护墙轮，起吊设备为天津产津久牌手扳葫芦，并配备防坠装置(保安器)。吊蓝脚手架安装完毕后，由项目自检合格后，报安全检查科验收合格后方可使用。屋面四周均有女儿墙，故挑杆下墙体垫长 800mm～1000mm，宽 200㎜，厚 50mm 木板。三、吊篮脚手架的搭设（必须由专业架子工搭设）1、屋面挑杆的做法，挑杆为 140㎜×6㎜槽钢，距槽钢前端 20㎝处分别用 2根长 30㎝的钢管（φ48 壁厚 3.5mm）焊做 20㎝宽槽口，距槽钢后端 20㎝处，焊 1根长 30㎝的钢管（φ48 壁厚 3.5mm）与大横杆连接。挑杆伸出女儿墙 1 米，挑杆设置为外高里低，尾部用一根横杆穿入预埋环内，槽钢尾部将其尾部背住(也就是背杆)，然后用钢管将每个吊架上的挑杆连成一个整体，挑杆端头均用木板铺垫。2、屋面吊环采纳 φ16 钢筋制作，其基本形状为倒 U 型，吊环出屋面板长度为 650mm～700mm，上口宽度为 150mm，吊环锚入现浇砼屋面板内 50cm。3、连接：用钢丝绳穿入手扳葫芦，挑梁自钢丝绳多绕不少于 3 圈，并用 3 个绳卡扣牢，绳卡方向正确，手扳葫芦挂钩挂在吊环（吊篮）上。4、调整要求挑梁伸出长度与吊篮上吊环距离相等，钢丝绳竖直向下，手扳葫芦吊钩位于吊篮中间位置，以确保吊篮升降后平稳不向内和墙外倾斜。外墙装饰用的下载后可任意编辑5、钢丝绳卡规定要求布置卡牢，为防止断绳，每个手扳葫芦采纳一根 φ12.5的钢丝绳做保险安全绳，安全绳一头与吊篮的吊环连接，另一头与屋面上的预埋环连接，操作时屋面设有专人监护。吊篮安装图：下载后可任意编辑6、吊架在使用前必须通过项目经理、专职安全员及专职施工人员的检查并履行签字手续，均合格后方可投入使用。吊篮在正常使用过程中，专职安全员与专职质检员必须做到常常性的跟踪检查，予以及时发现和处理不安全隐患和不安全行为，要把安全隐患时时有效地控制住，确保操作人员的作业安全。7、吊架在使用过程中用 HSS-3.0 型手扳葫芦吊起施工(钢丝绳直径...
