外墙装饰吊篮施工方案VIP免费

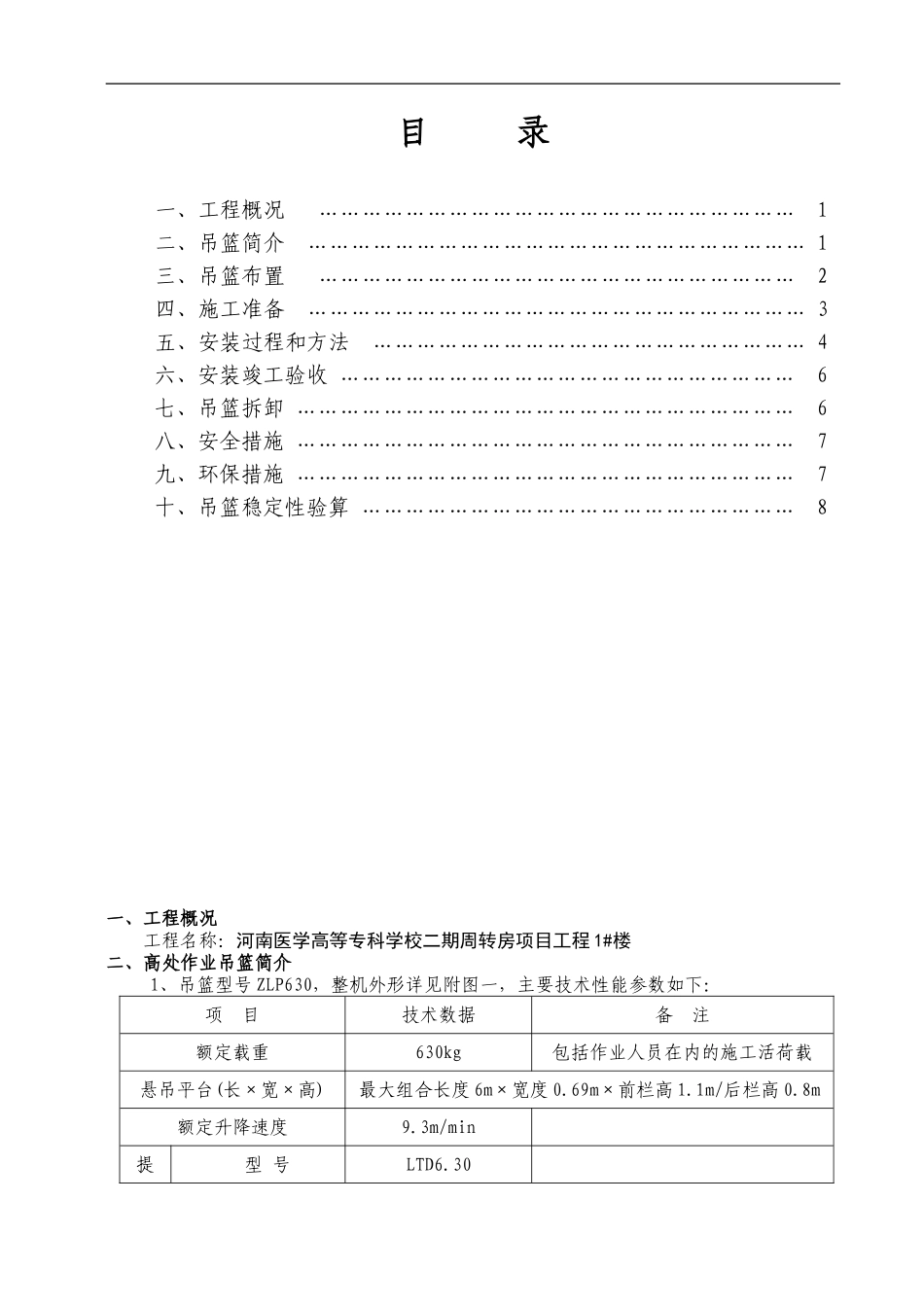

目 录一、工程概况 ………………………………………………………… 1 二、吊篮简介 …………………………………………………………… 1三、吊篮布置 ………………………………………………………… 2四、施工准备 …………………………………………………………… 3五、安装过程和方法 …………………………………………………… 4六、安装竣工验收 ……………………………………………………… 6七、吊篮拆卸 …………………………………………………………… 6八、安全措施 …………………………………………………………… 7九、环保措施 …………………………………………………………… 7十、吊篮稳定性验算 …………………………………………………… 8一、工程概况工程名称：河南医学高等专科学校二期周转房项目工程 1#楼 二、高处作业吊篮简介1、吊篮型号 ZLP630，整机外形详见附图一，主要技术性能参数如下：项 目技术数据备 注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长×宽×高)最大组合长度 6m×宽度 0.69m×前栏高 1.1m/后栏高 0.8m额定升降速度9.3m/min提型 号LTD6.30下载后可任意编辑升机功 率3kW每台吊篮两台电机各 1.5kW电 压三相 380V、50HZ三相五线制配电制动力矩15 N·m安全锁型号LSG20每个吊篮两只安全锁允许冲击力20 kN锁绳角度100悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.3m最大伸出量不大于 1.7m悬挂支架调节高度1.1m～1.8m调节间距 10cm镀锌钢丝绳4×25Fi+PP-Φ8.3破断拉力≥51.8kN质量平衡配重800kg实际安装时偏于安全，每台 1t悬挂机构300kg不含配重整 机（除配重）776kg含最长平台 6m 金属构件及电器主电源电缆线3×2.5+2×1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。① 悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件通过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀性能好。型号为 4×25Fi+PP-Φ8.3，破断拉力不小于 51.8kN。钢丝绳使用过程中，按《起重机械用钢丝绳检验和报废有用法律规范》GB5972 的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更...
