外架、卸料平台搭设及拆除施工方案VIP免费

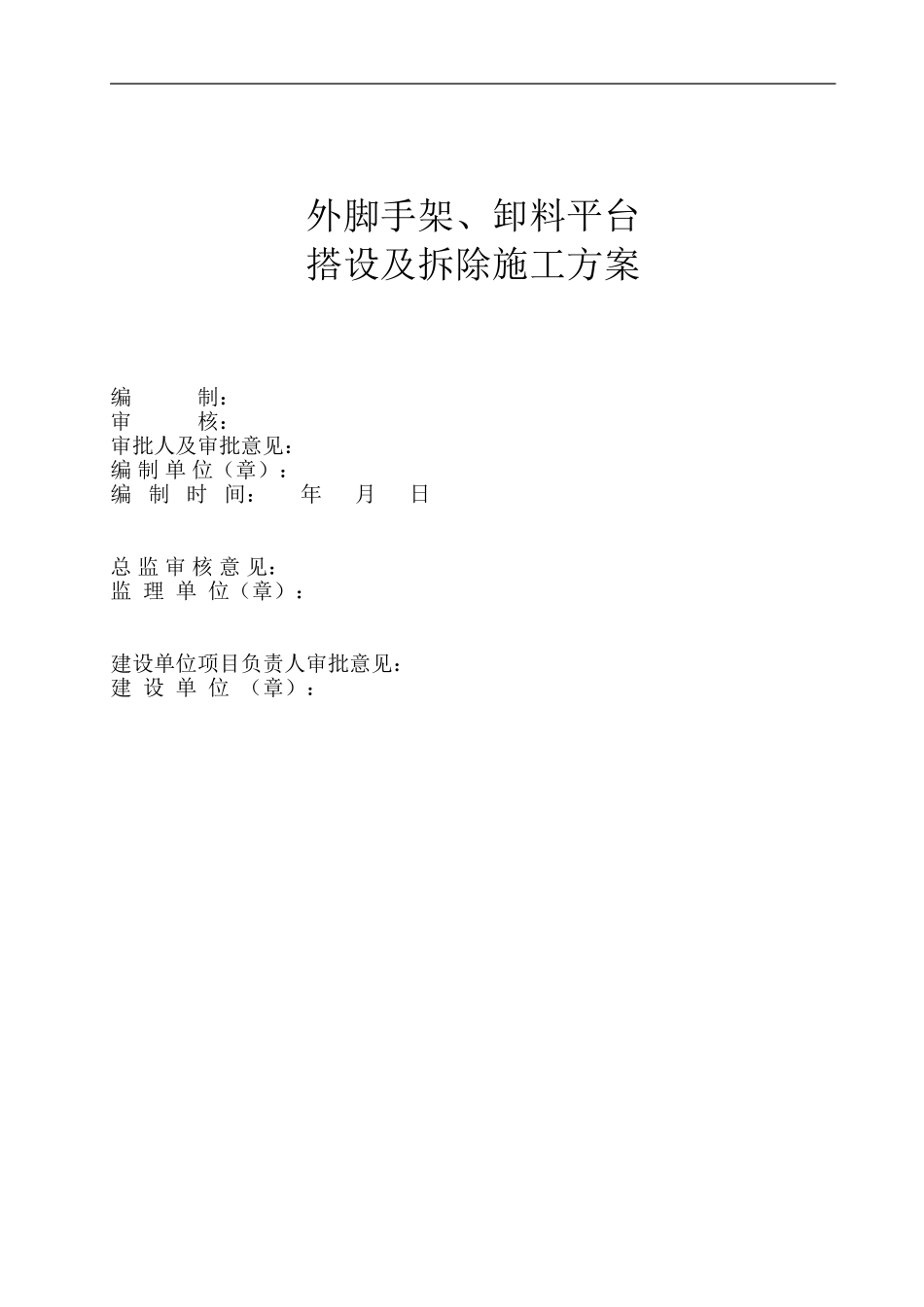

外架、卸料平台搭设及拆除施工方案_第1页
1/69
外架、卸料平台搭设及拆除施工方案_第2页
2/69
外架、卸料平台搭设及拆除施工方案_第3页
3/69
外脚手架、卸料平台搭设及拆除施工方案编 制:审 核:审批人及审批意见:编 制 单 位(章):编 制 时 间: 年 月 日总 监 审 核 意 见:监 理 单 位(章):建设单位项目负责人审批意见:建 设 单 位 (章):外脚手架、卸料平台搭设及拆除施工方案审批表 NO:公司/分公司部门审核意见部 门审核人职务/职称审核意见生产技术质量安全材料设备公司/二层机构审批意见:签章: 年 月 日建设(监理)单位审批意见:签章: 年 月 日下载后可任意编辑外脚手架、卸料平台搭设及拆除施工方案审批表 NO:公司/分公司部门审核意见部 门审核人职务/职称审核意见生产技术质量安全材料设备公司/二层机构审批意见:签章: 年 月 日1下载后可任意编辑建设(监理)单位审批意见:签章: 年 月 日钢管外脚手架施工方案工程概况:本工程为 住宅小区 楼,位于 路北段,地下一层,地上 16 层框架剪力墙结构、标准层高 2.9 米,总高 H=49.6 米。根据本工程特点及施工机具、材料及人力配备情况,本工程外架 1~2 层(共 2 层,高 8.7m)采纳落地式双排扣件钢管脚手架,3~9 层(共 7 层,高20.3m)、10~16 层(共 7 层,高 22.7m)采纳悬挑扣件式双排钢管脚手架。1~2 层落地式双排扣件式钢管外脚手架施工方案一、搭拆方案本工程外墙扣件式双排钢管脚手架施工严格按 JGJ130—2001 法律规范(2024 年版)要求进行。具体方案如下:1、双排架基本搭设要求:⑴、钢管规格采纳外径 48mm,壁厚 3.5mm 的焊接钢管,钢管、扣件、脚手板、安全网的材质符合法律规范 JGJ130—2001 法律规范要求;⑵、双排外脚手架地基,如属回填土应分层夯实达到计算要求的容许承载力,地基土方分层回填分层夯实、整平,土的压实系数为 0.9,承载力为 fgk=135KPa;或采纳浇 C15 砼100mm 厚作硬化处理,fgk=10MPa;脚手架底座底面标高宜高于自然地坪 50mm。⑶、底部垫板采纳 200mm 宽,50mm 厚,1500mm 长硬杂木垫板,垫板与地面密切接触,无留空;根据方案要求的纵、横间距放钱定位。脚手架基础要有排水措施,防止积水浸泡。⑷、立杆横间距 Lb=1.05m,纵距 La=1.5m;落地双排外脚手架搭设内,外立杆实行对接接长,内外大横杆实行对接接长;有变形的杆件和不合格的扣件不能使用,扣件拧紧程2下载后可任意编辑度要适当,随时校正杆件垂直、水平偏差,避开误差过大。相邻立杆按头位置应错开布置在不同步距内,且与相...
