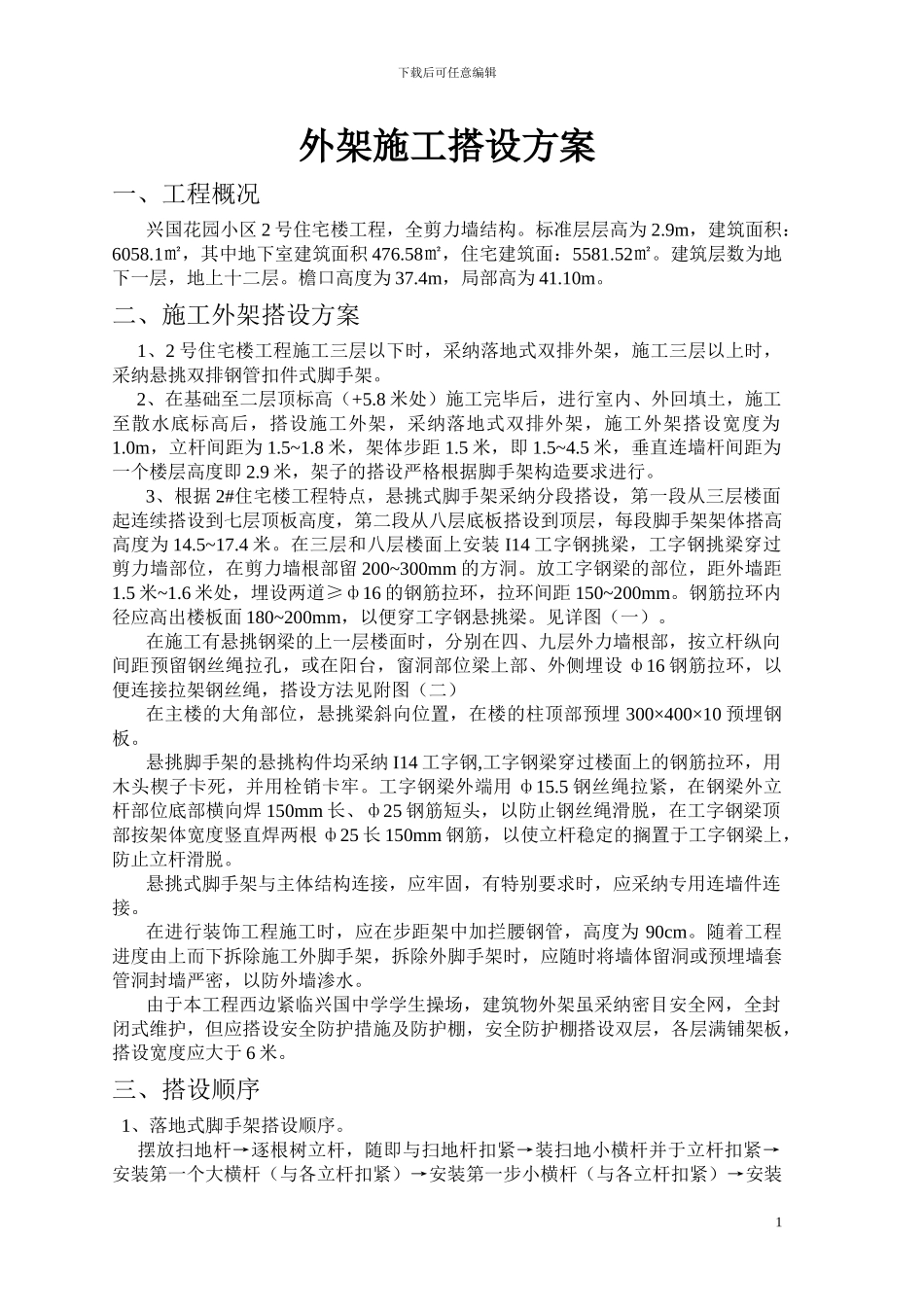

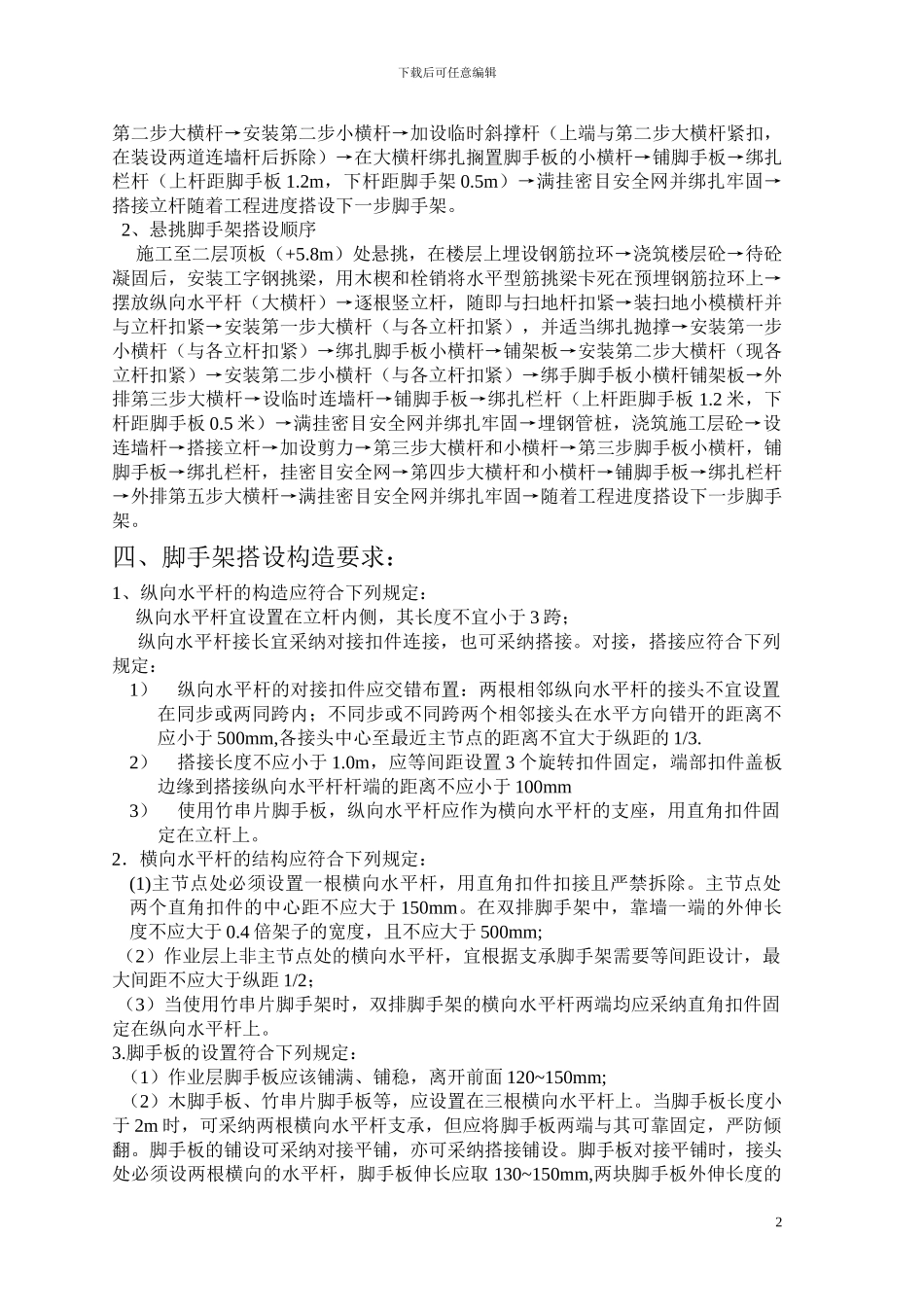

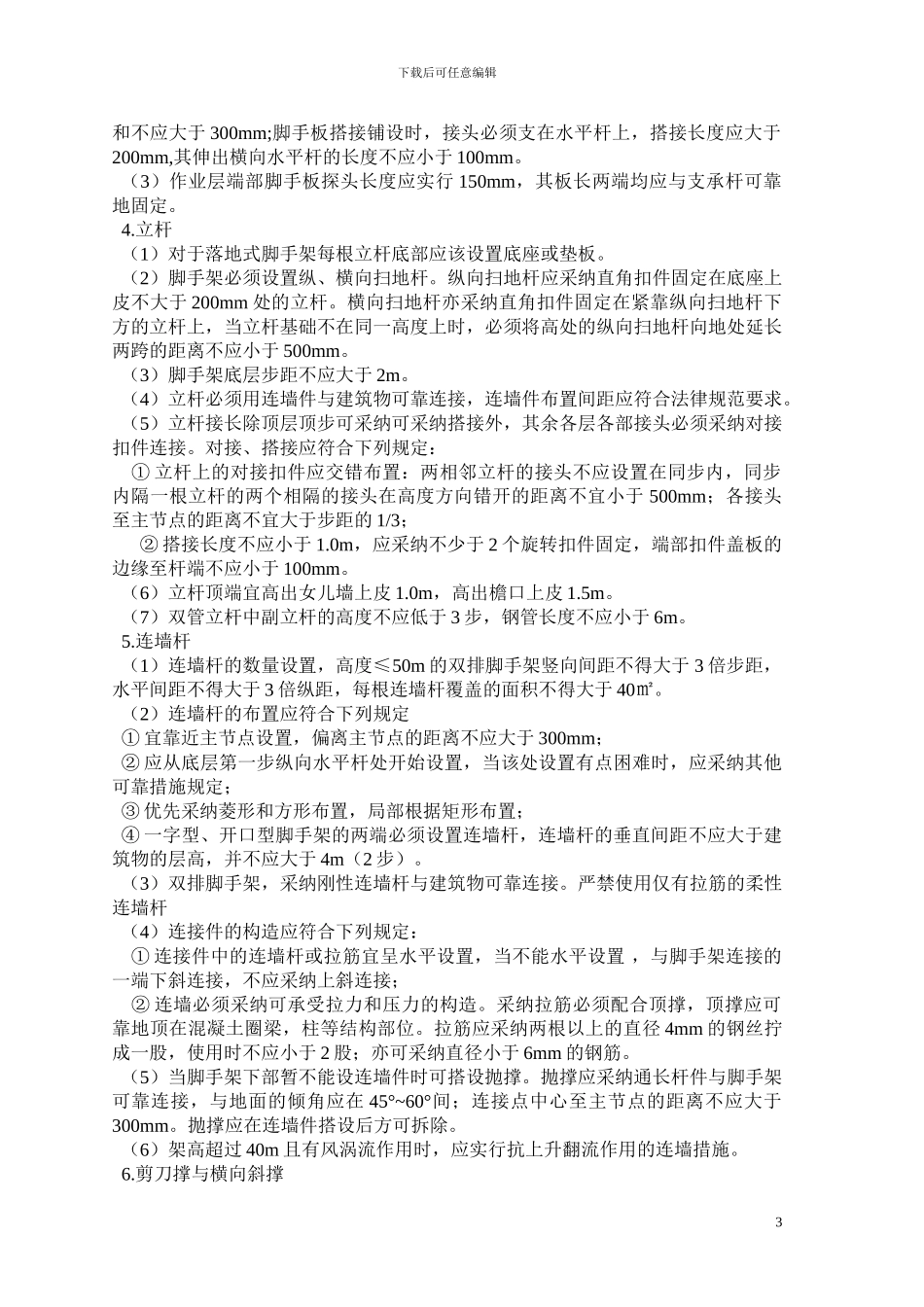

下载后可任意编辑外架施工搭设方案一、工程概况兴国花园小区 2 号住宅楼工程，全剪力墙结构。标准层层高为 2.9m，建筑面积：6058.1㎡，其中地下室建筑面积 476.58㎡，住宅建筑面：5581.52㎡。建筑层数为地下一层，地上十二层。檐口高度为 37.4m，局部高为 41.10m。二、施工外架搭设方案 1、2 号住宅楼工程施工三层以下时，采纳落地式双排外架，施工三层以上时，采纳悬挑双排钢管扣件式脚手架。 2、在基础至二层顶标高（+5.8 米处）施工完毕后，进行室内、外回填土，施工至散水底标高后，搭设施工外架，采纳落地式双排外架，施工外架搭设宽度为1.0m，立杆间距为 1.5~1.8 米，架体步距 1.5 米，即 1.5~4.5 米，垂直连墙杆间距为一个楼层高度即 2.9 米，架子的搭设严格根据脚手架构造要求进行。3、根据 2#住宅楼工程特点，悬挑式脚手架采纳分段搭设，第一段从三层楼面起连续搭设到七层顶板高度，第二段从八层底板搭设到顶层，每段脚手架架体搭高高度为 14.5~17.4 米。在三层和八层楼面上安装 I14 工字钢挑梁，工字钢挑梁穿过剪力墙部位，在剪力墙根部留 200~300mm 的方洞。放工字钢梁的部位，距外墙距1.5 米~1.6 米处，埋设两道≥ф16 的钢筋拉环，拉环间距 150~200mm。钢筋拉环内径应高出楼板面 180~200mm，以便穿工字钢悬挑梁。见详图（一）。在施工有悬挑钢梁的上一层楼面时，分别在四、九层外力墙根部，按立杆纵向间距预留钢丝绳拉孔，或在阳台，窗洞部位梁上部、外侧埋设 ф16 钢筋拉环，以便连接拉架钢丝绳，搭设方法见附图（二）在主楼的大角部位，悬挑梁斜向位置，在楼的柱顶部预埋 300×400×10 预埋钢板。悬挑脚手架的悬挑构件均采纳 I14 工字钢,工字钢梁穿过楼面上的钢筋拉环，用木头楔子卡死，并用栓销卡牢。工字钢梁外端用 ф15.5 钢丝绳拉紧，在钢梁外立杆部位底部横向焊 150mm 长、ф25 钢筋短头，以防止钢丝绳滑脱，在工字钢梁顶部按架体宽度竖直焊两根 ф25 长 150mm 钢筋，以使立杆稳定的搁置于工字钢梁上，防止立杆滑脱。悬挑式脚手架与主体结构连接，应牢固，有特别要求时，应采纳专用连墙件连接。在进行装饰工程施工时，应在步距架中加拦腰钢管，高度为 90cm。随着工程进度由上而下拆除施工外脚手架，拆除外脚手架时，应随时将墙体留洞或预埋墙套管洞封墙严密，以防外墙渗水。由于本工程西边紧临兴国中学学生操场，建筑物外架虽采纳密目安全网，全封闭式维护，但应搭设安全防护措...
