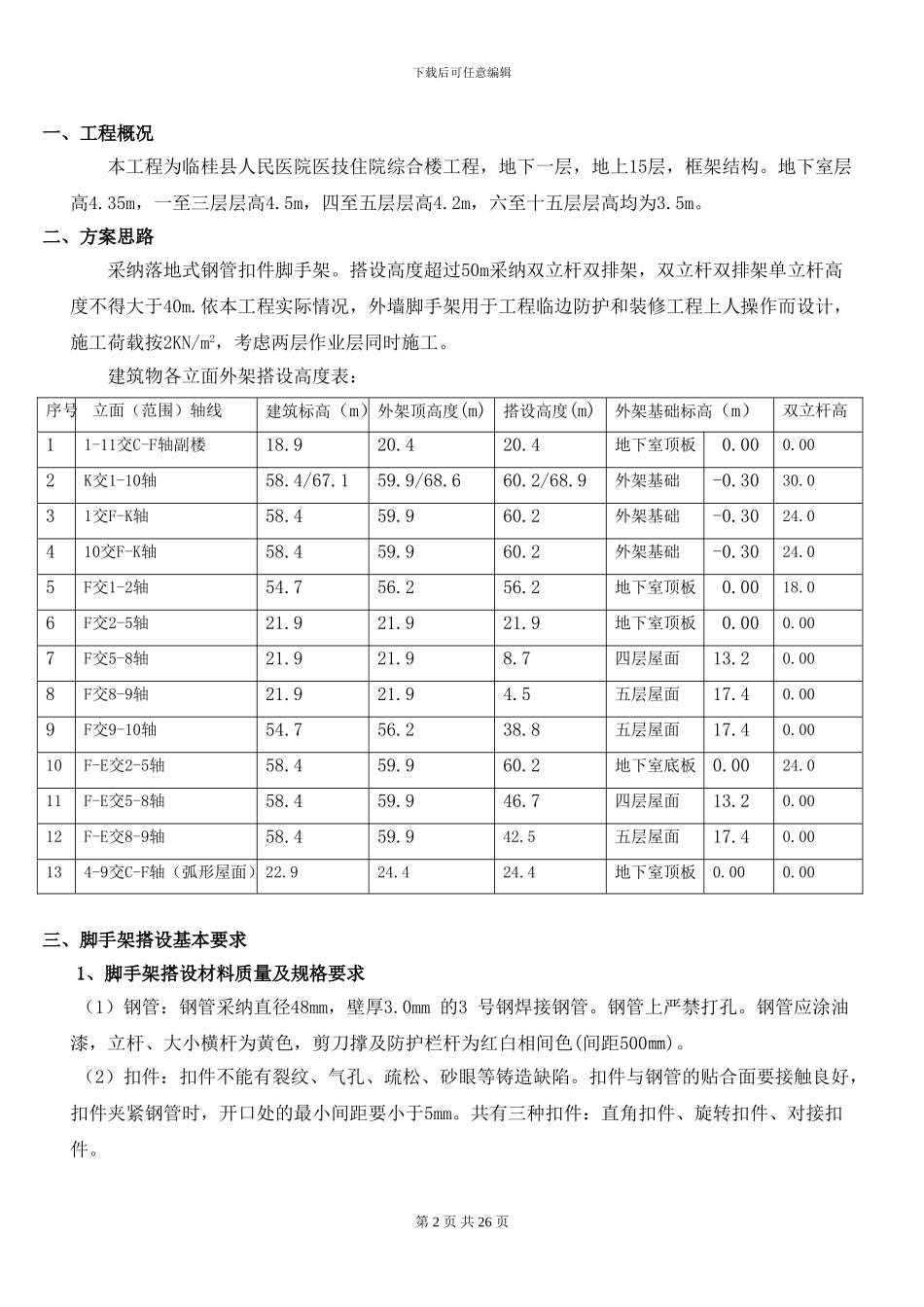

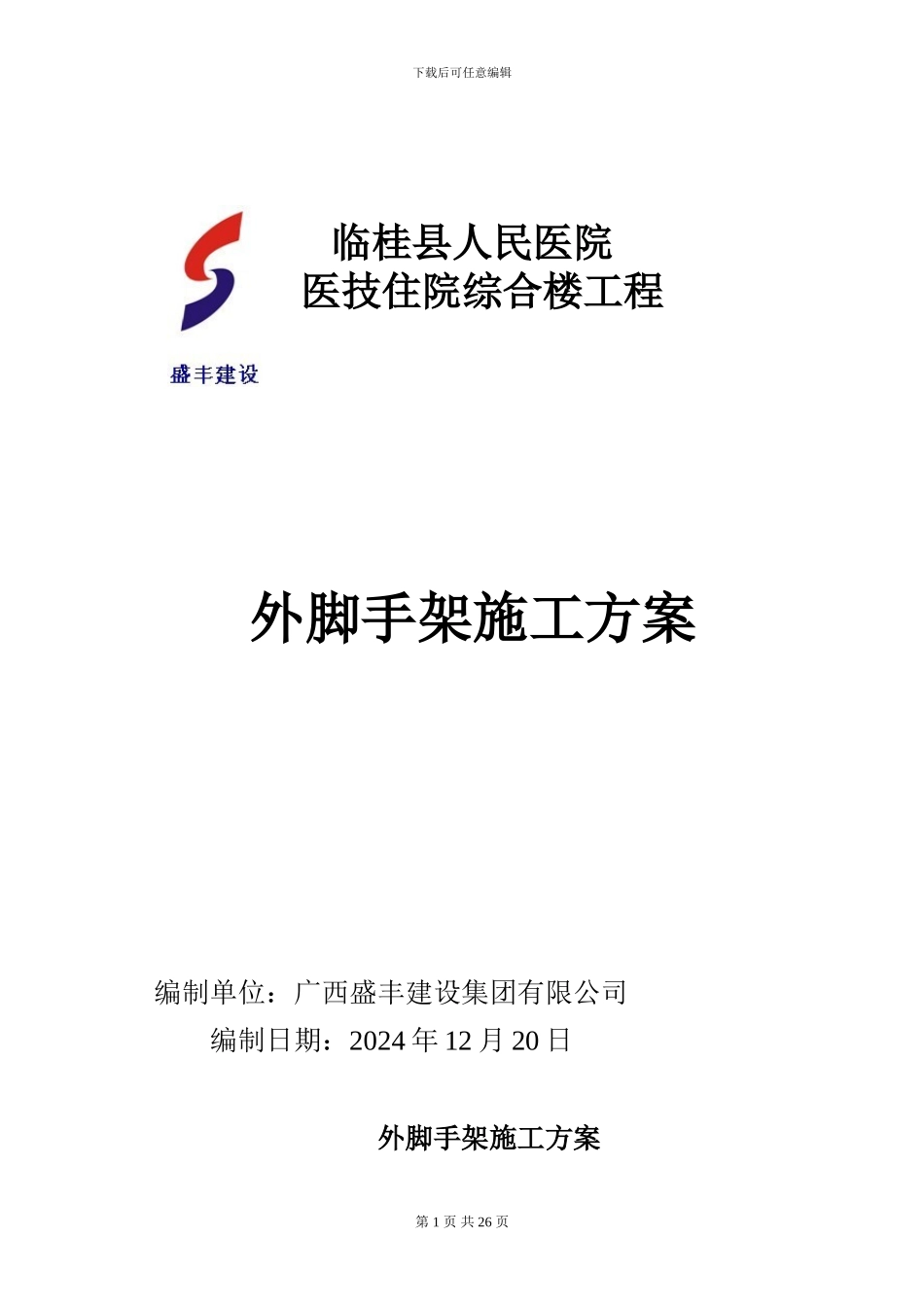

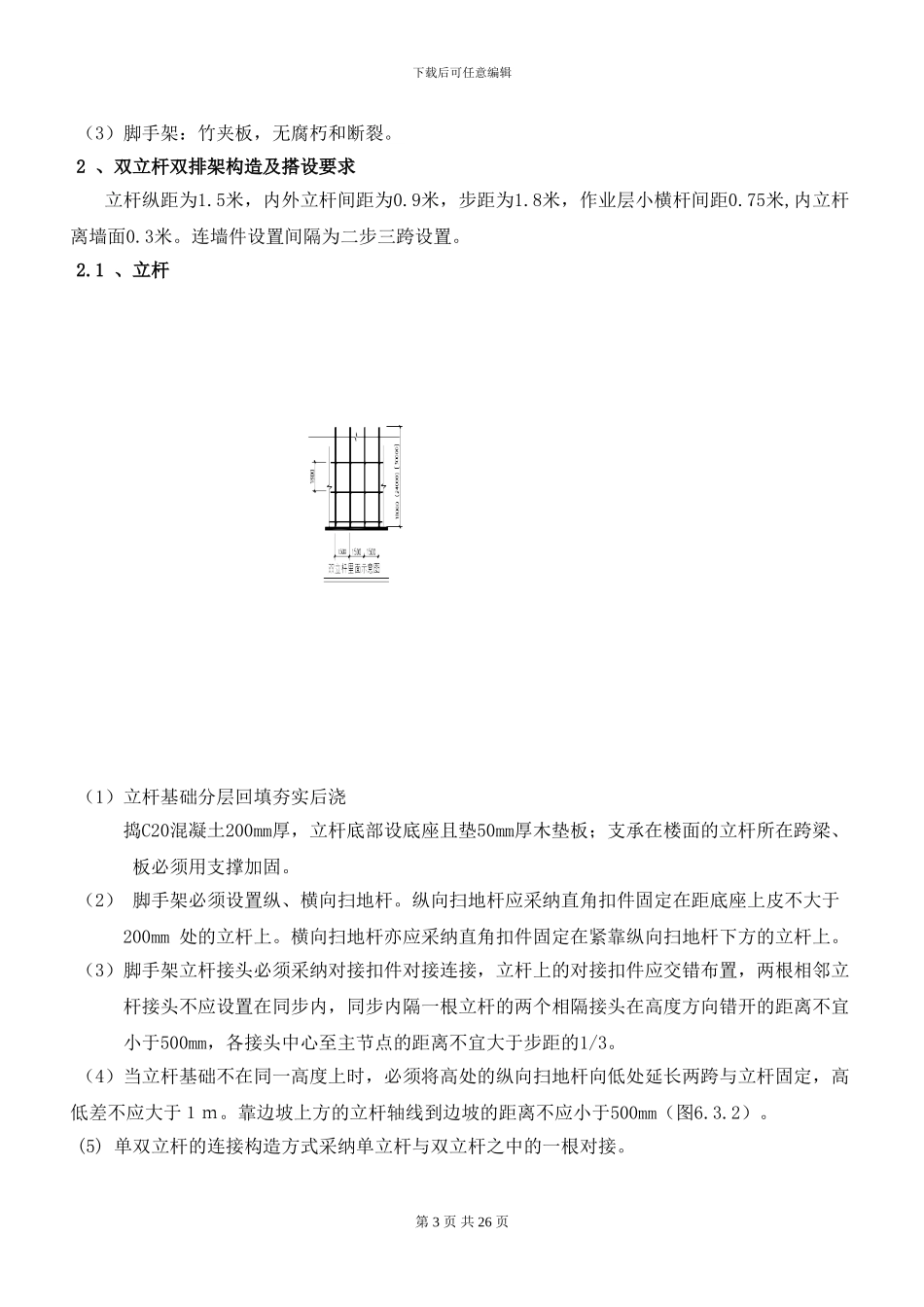

下载后可任意编辑 临桂县人民医院 医技住院综合楼工程外脚手架施工方案 编制单位：广西盛丰建设集团有限公司编制日期：2024 年 12 月 20 日外脚手架施工方案第 1 页 共 26 页下载后可任意编辑一、工程概况本工程为临桂县人民医院医技住院综合楼工程，地下一层，地上15层，框架结构。地下室层高4.35m，一至三层层高4.5m，四至五层层高4.2m，六至十五层层高均为3.5m。二、方案思路采纳落地式钢管扣件脚手架。搭设高度超过50m采纳双立杆双排架，双立杆双排架单立杆高度不得大于40m.依本工程实际情况，外墙脚手架用于工程临边防护和装修工程上人操作而设计，施工荷载按2KN/m2，考虑两层作业层同时施工。建筑物各立面外架搭设高度表：序号立面（范围）轴线建筑标高（m）外架顶高度(m)搭设高度(m)外架基础标高（m）双立杆高11-11交C-F轴副楼18.920.420.4地下室顶板0.000.002K交1-10轴58.4/67.159.9/68.660.2/68.9外架基础 -0.3030.031交F-K轴58.459.960.2外架基础 -0.3024.0410交F-K轴58.459.960.2外架基础-0.3024.05F交1-2轴54.756.256.2地下室顶板0.0018.06F交2-5轴21.921.921.9地下室顶板0.000.007F交5-8轴21.921.98.7四层屋面13.20.008F交8-9轴21.921.94.5五层屋面17.40.009F交9-10轴54.756.238.8五层屋面17.40.0010F-E交2-5轴58.459.960.2地下室底板0.0024.011F-E交5-8轴58.459.946.7四层屋面13.20.0012F-E交8-9轴58.459.942.5五层屋面17.40.00134-9交C-F轴（弧形屋面）22.924.424.4地下室顶板0.000.00三、脚手架搭设基本要求1、脚手架搭设材料质量及规格要求（1）钢管：钢管采纳直径48mm，壁厚3.0mm 的3 号钢焊接钢管。钢管上严禁打孔。钢管应涂油漆，立杆、大小横杆为黄色，剪刀撑及防护栏杆为红白相间色(间距500㎜)。（2）扣件：扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小间距要小于5mm。共有三种扣件：直角扣件、旋转扣件、对接扣件。第 2 页 共 26 页下载后可任意编辑（3）脚手架：竹夹板，无腐朽和断裂。2 、双立杆双排架构造及搭设要求立杆纵距为1.5米，内外立杆间距为0.9米，步距为1.8米，作业层小横杆间距0.75米,内立杆离墙面0.3米。连墙件设置间隔为二步三跨设置。2.1 、立杆 （1）立杆基础分层回填夯实后浇捣C20混凝土200mm厚，立杆底部设底座且垫50mm厚木垫板；支承在楼面的立杆所在跨梁、板必须用支撑加固。（2） 脚手架必须设置纵、横向扫...
