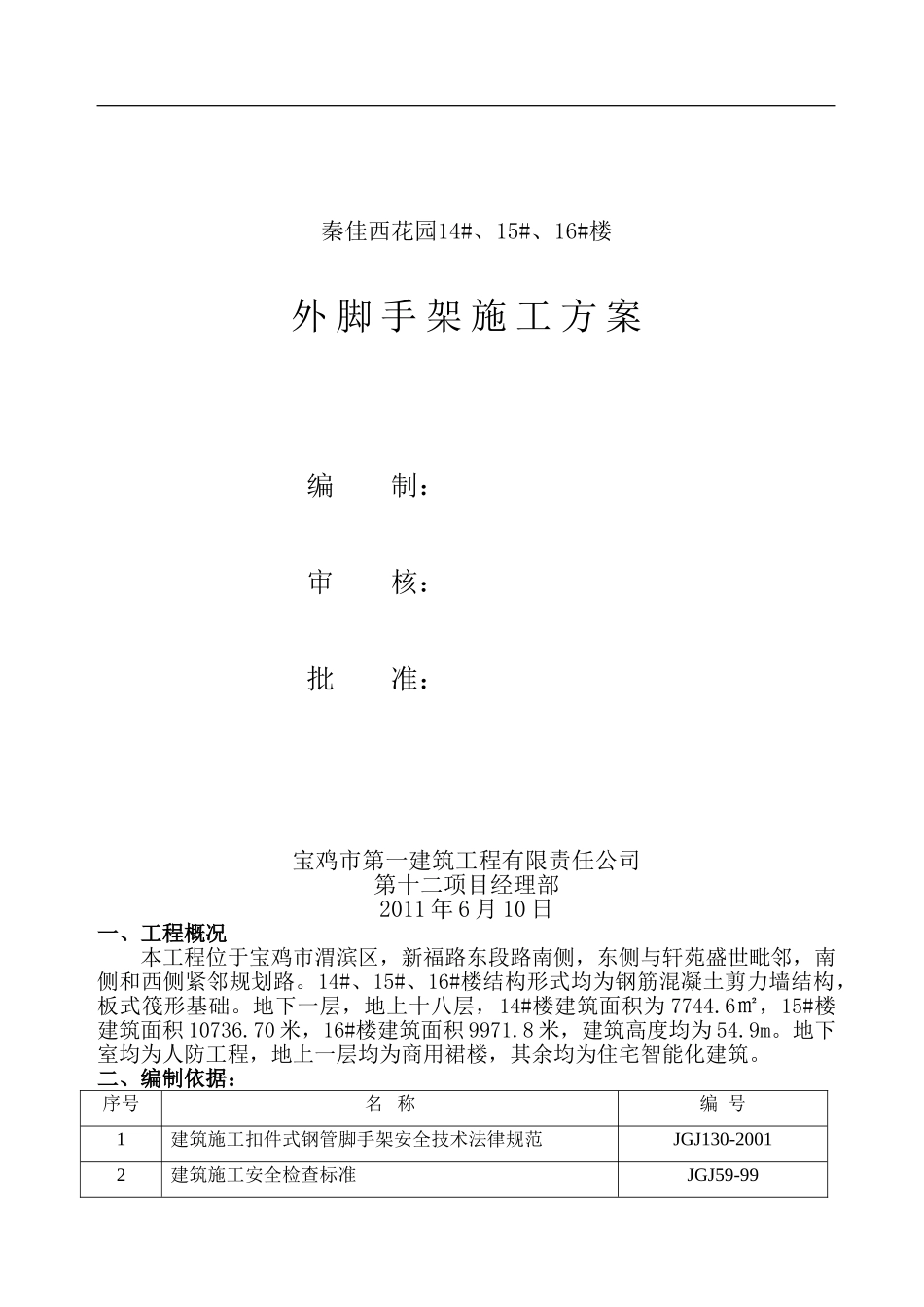

秦佳西花园14#、15#、16#楼外 脚 手 架 施 工 方 案编 制：审 核：批 准：宝鸡市第一建筑工程有限责任公司第十二项目经理部2011 年 6 月 10 日一、工程概况本工程位于宝鸡市渭滨区，新福路东段路南侧，东侧与轩苑盛世毗邻，南侧和西侧紧邻规划路。14#、15#、16#楼结构形式均为钢筋混凝土剪力墙结构，板式筏形基础。地下一层，地上十八层，14#楼建筑面积为 7744.6㎡，15#楼建筑面积 10736.70 米，16#楼建筑面积 9971.8 米，建筑高度均为 54.9m。地下室均为人防工程，地上一层均为商用裙楼，其余均为住宅智能化建筑。二、编制依据：序号名 称编 号1建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-20012建筑施工安全检查标准JGJ59-99下载后可任意编辑3建筑结构荷载法律规范GB50009-20014钢结构设计法律规范GBJ17-885建筑施工手册（第四版）三、脚手架材质要求：1、钢管采纳外径为 48mm，壁厚 3.5 mm 的焊接钢管。材质符合《普通碳素结构钢技术条件》GB700-88 的 A3 钢的技术条件，管材符合《直径 5-152 mm 电焊钢管》YB242-63 中的甲类软钢管及《低压流体输送用焊接钢管》GB3092-82 中普通钢管规定。对购进的钢管先除锈，内壁两道防锈漆，外壁涂桔黄色防锈漆。对有严重锈蚀、弯曲、压偏损伤及有裂纹的钢管严禁使用。2、扣件要符合 GJ22-85《钢管脚手架》规定，材质应符合 GB15831《钢管脚手架扣件》中的规定要求。3、脚手架采纳宽 250mm 竹架板，材质不低于国家有关规定，两端使用 14 号镀锌铁丝捆紧。4、安全网采纳绿色 2000 目（100mm×100mm）宽 1.8m 密目网，其性能要符合国家规定和冲韧性试验规定。5、实际结构采纳材料（依据脚手架计算，计算公式附后）5.1 悬挑梁采纳【16#槽钢，长度 4000mm； 5.2 斜拉梁用 1400N 级 6×19，ф12 钢丝绳做拉索，斜拉索预埋拉环用ф14（A=154mm²）制成，钢丝绳所用绳卡、调节钢丝绳应用 2T 导链。5.3 【16#固定端预埋钢筋吊环为 ф16（A=201mm²）。如图：四、脚手架搭设方案脚手架搭设原则：有用、安全、经济、简便。扣件式钢管脚手架技术法律规范（JGT130—2001）允许扣件落地式外脚手架搭设高度不应大于 50m，且还需进行地下室顶板、外防水及土方回填工作，所以本工程施工用外脚手架采纳悬挑分段卸荷方式搭设，方能满足施工使用安全要求。1下载后可任意编辑搭设方法概述（悬挑结构）悬挑受力构件采纳【16#槽钢，悬挑长度 1300mm，在槽钢上用...
