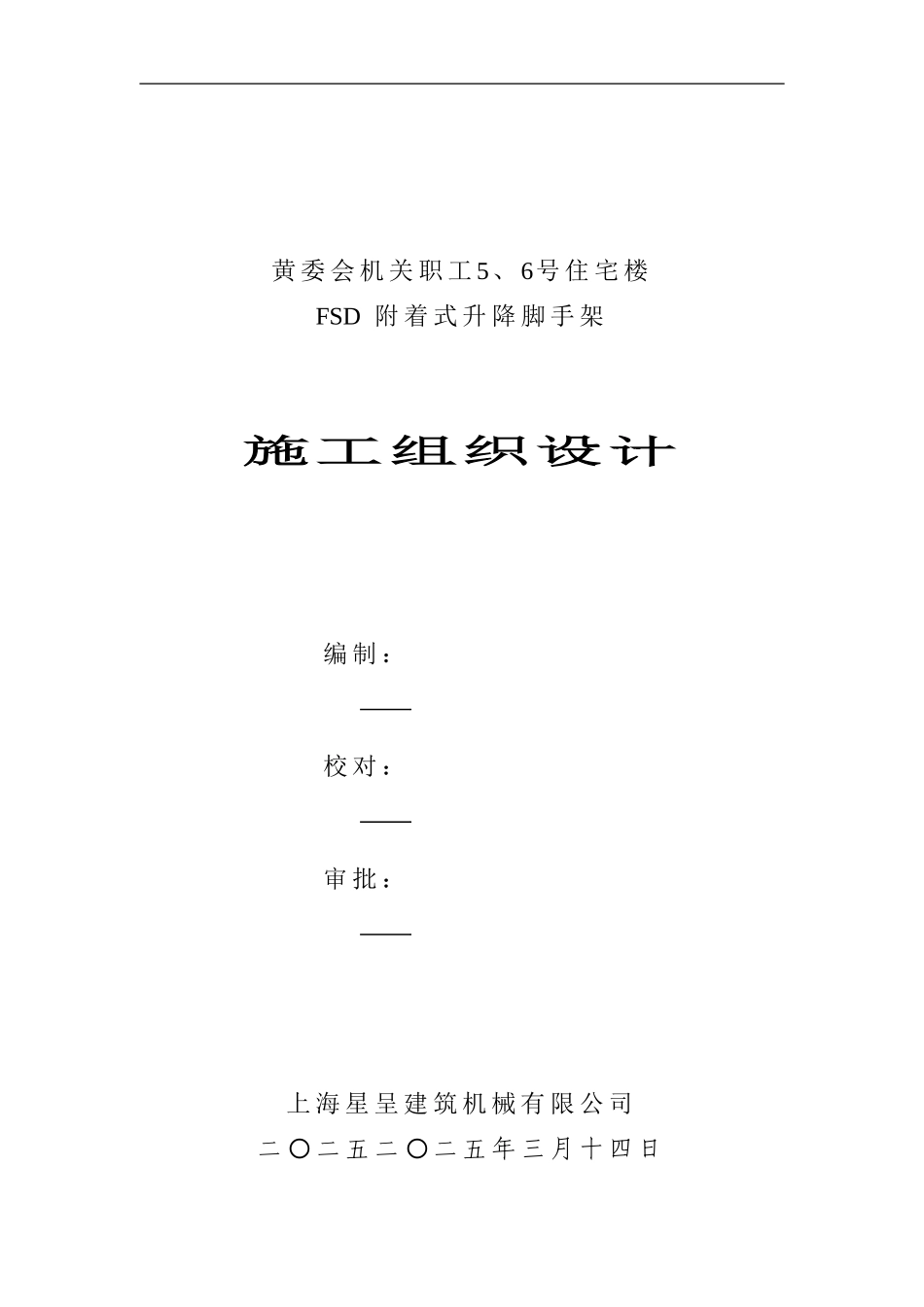

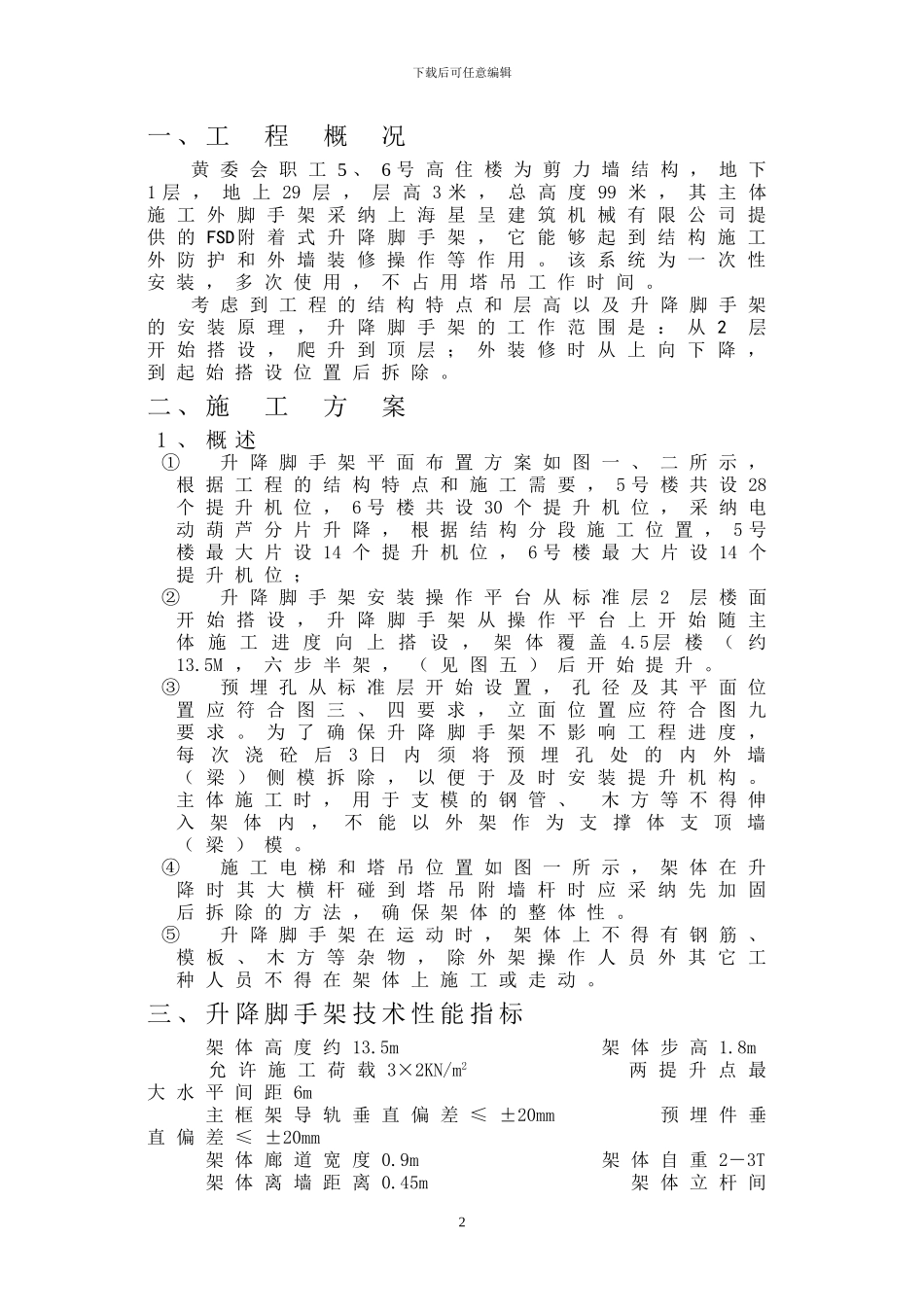

黄 委 会 机 关 职 工 5、 6号 住 宅 楼FSD 附 着 式 升 降 脚 手 架施工组织设计编 制 ： 校 对 ： 审 批 ： 上 海 星 呈 建 筑 机 械 有 限 公 司二二 五 二二 五 年 三 月 十 四 日〇〇下载后可任意编辑一 、 工 程 概 况黄 委 会 职 工 5 、 6 号 高 住 楼 为 剪 力 墙 结 构 ， 地 下1 层 ， 地 上 29 层 ， 层 高 3 米 ， 总 高 度 99 米 ， 其 主 体施 工 外 脚 手 架 采 纳 上 海 星 呈 建 筑 机 械 有 限 公 司 提供 的 FSD附 着 式 升 降 脚 手 架 ， 它 能 够 起 到 结 构 施 工外 防 护 和 外 墙 装 修 操 作 等 作 用 。 该 系 统 为 一 次 性安 装 ， 多 次 使 用 ， 不 占 用 塔 吊 工 作 时 间 。考 虑 到 工 程 的 结 构 特 点 和 层 高 以 及 升 降 脚 手 架的 安 装 原 理 ， 升 降 脚 手 架 的 工 作 范 围 是 ： 从 2 层开 始 搭 设 ， 爬 升 到 顶 层 ； 外 装 修 时 从 上 向 下 降 ，到 起 始 搭 设 位 置 后 拆 除 。二 、 施 工 方 案 1 、 概 述①升 降 脚 手 架 平 面 布 置 方 案 如 图 一 、 二 所 示 ，根 据 工 程 的 结 构 特 点 和 施 工 需 要 ， 5 号 楼 共 设 28个 提 升 机 位 ， 6 号 楼 共 设 30 个 提 升 机 位 ， 采 纳 电动 葫 芦 分 片 升 降 ， 根 据 结 构 分 段 施 工 位 置 ， 5 号楼 最 大 片 设 14 个 提 升 机 位 ， 6 号 楼 最 大 片 设 14 个提 升 机 位 ；②升 降 脚 手 架 安 装 操 作 平 台 从 标 准 层 2 层 楼 面开 始 搭 设 ， 升 降 脚 手 架 从 操 作 平 台 上 开 始 随 主体 施 工 进 度 向 上 搭 设 ， 架 体 覆 盖 4.5 层 楼 （ 约13.5M ， 六 步 半 架 ， （ 见 图 五 ） 后 开 始 提 升 。③预 埋 孔 从 标 准 层 开 始 设 置 ， 孔 径 及 其 平 面 位置 应 符 合 图 三 、 四 要 求 ， 立 面 位 置 应 符 合 图 九要 求 。 为 了 确 保 升 降 脚 手 架 不 影 响 工 ...
