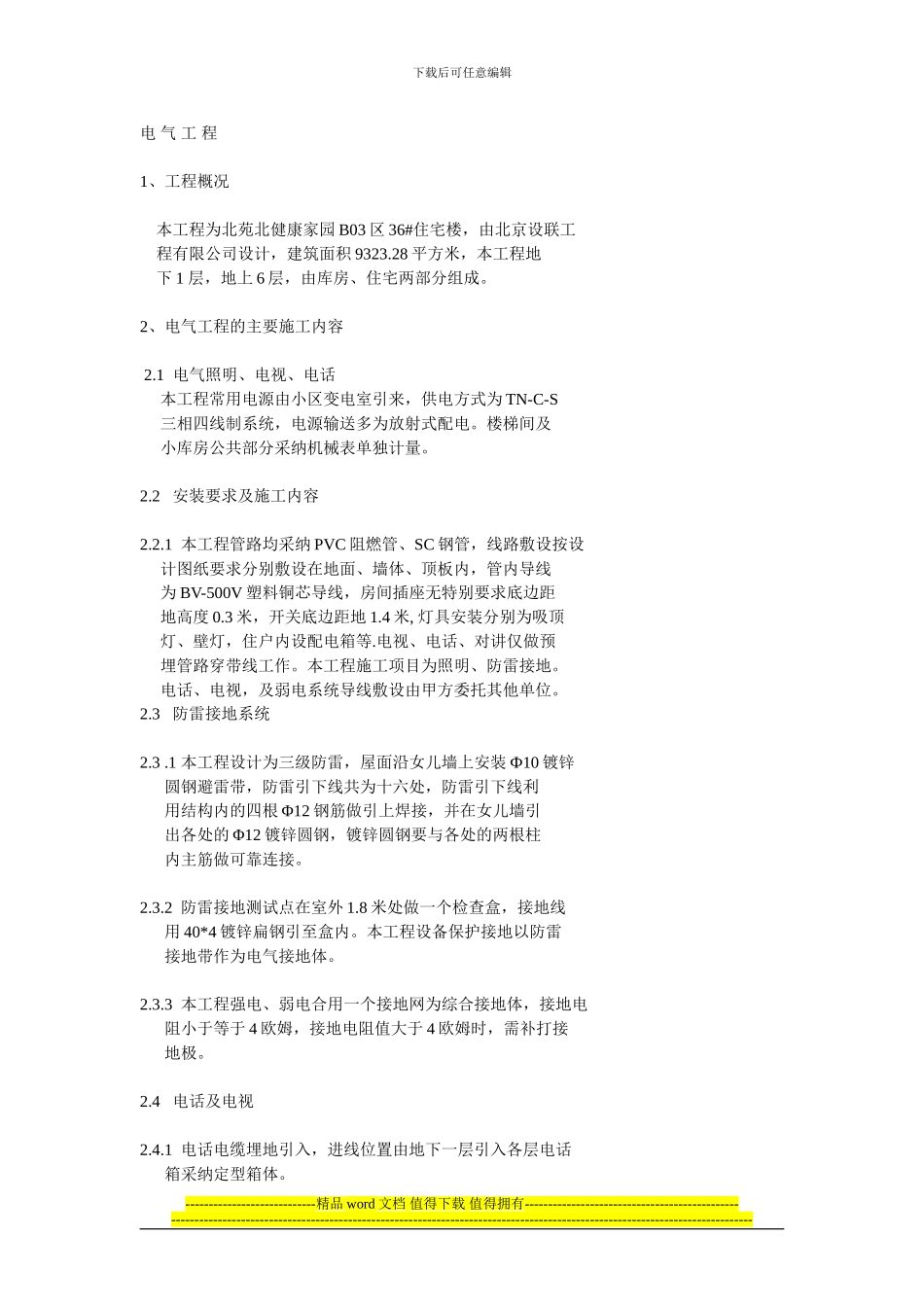

下载后可任意编辑电 气 工 程1、工程概况 本工程为北苑北健康家园 B03 区 36#住宅楼，由北京设联工 程有限公司设计，建筑面积 9323.28 平方米，本工程地 下 1 层，地上 6 层，由库房、住宅两部分组成。2、电气工程的主要施工内容 2.1 电气照明、电视、电话 本工程常用电源由小区变电室引来，供电方式为 TN-C-S 三相四线制系统，电源输送多为放射式配电。楼梯间及 小库房公共部分采纳机械表单独计量。2.2 安装要求及施工内容2.2.1 本工程管路均采纳 PVC 阻燃管、SC 钢管，线路敷设按设 计图纸要求分别敷设在地面、墙体、顶板内，管内导线 为 BV-500V 塑料铜芯导线，房间插座无特别要求底边距 地高度 0.3 米，开关底边距地 1.4 米, 灯具安装分别为吸顶 灯、壁灯，住户内设配电箱等.电视、电话、对讲仅做预 埋管路穿带线工作。本工程施工项目为照明、防雷接地。 电话、电视，及弱电系统导线敷设由甲方委托其他单位。2.3 防雷接地系统2.3 .1 本工程设计为三级防雷，屋面沿女儿墙上安装 Ф10 镀锌 圆钢避雷带，防雷引下线共为十六处，防雷引下线利 用结构内的四根 Φ12 钢筋做引上焊接，并在女儿墙引 出各处的 Φ12 镀锌圆钢，镀锌圆钢要与各处的两根柱 内主筋做可靠连接。2.3.2 防雷接地测试点在室外 1.8 米处做一个检查盒，接地线 用 40*4 镀锌扁钢引至盒内。本工程设备保护接地以防雷 接地带作为电气接地体。2.3.3 本工程强电、弱电合用一个接地网为综合接地体，接地电 阻小于等于 4 欧姆，接地电阻值大于 4 欧姆时，需补打接 地极。2.4 电话及电视2.4.1 电话电缆埋地引入，进线位置由地下一层引入各层电话 箱采纳定型箱体。 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2.4.2 电视按房间用途只埋设管路及出线口，施工中要根据 图纸要求做好预留预埋工作。弱电系统布管穿线至各 出口采纳 PVC 管，出线口与强电插座距离不小于 50 厘米。 3. 施工布置3.1 电气工程为总体工程的一个分部工程，在各分项工程的 施工工序、工期、工程进度等方面，应满足和服从 于土 建总体工程施工组织设计的要求，密切配合土建施 工，要做 好人员、材料供应...
