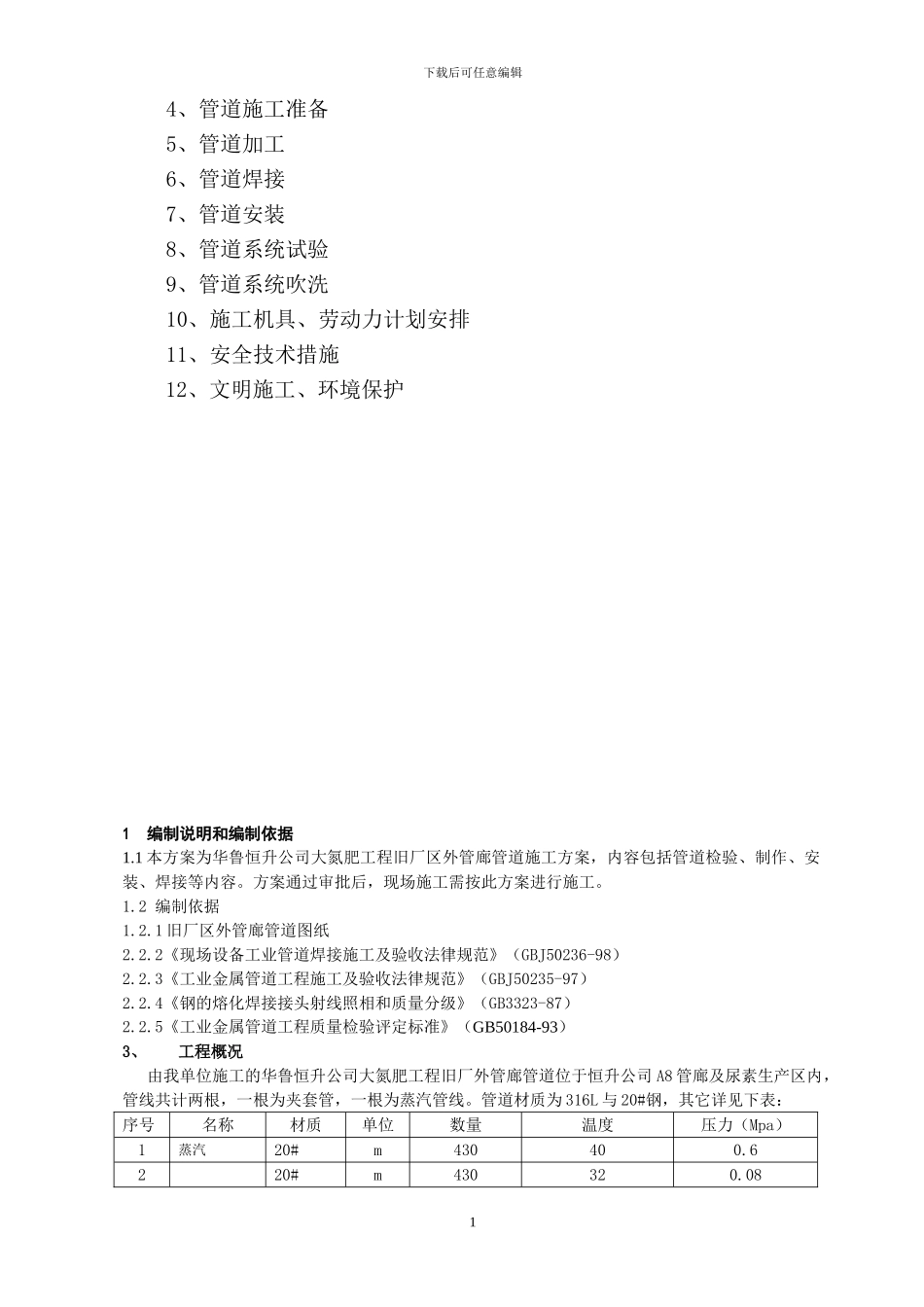

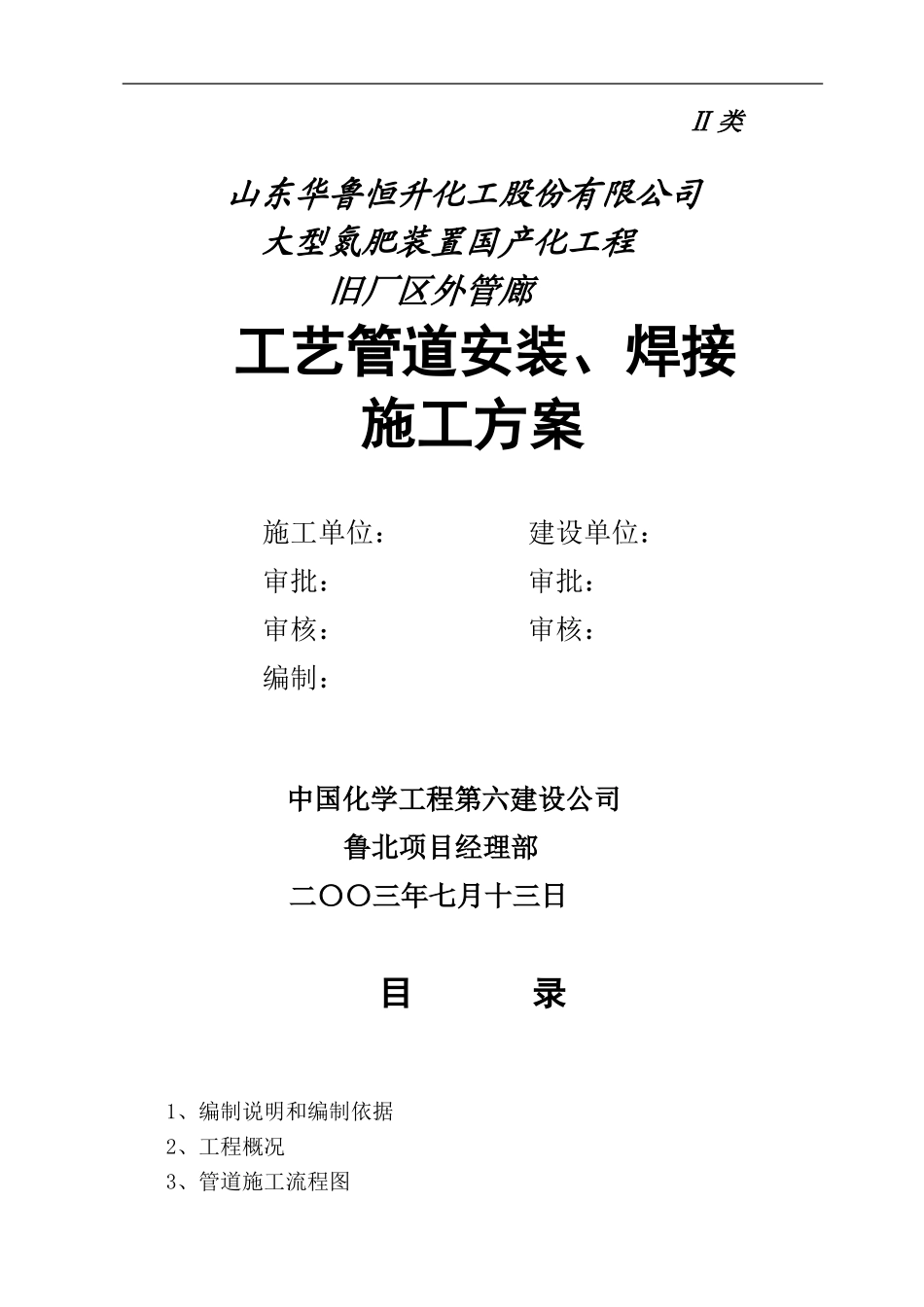

Ⅱ 类山东华鲁恒升化工股份有限公司大型氮肥装置国产化工程旧厂区外管廊工艺管道安装、焊接施工方案施工单位： 建设单位： 审批： 审批： 审核： 审核： 编制：中国化学工程第六建设公司鲁北项目经理部二〇〇三年七月十三日目 录 1、编制说明和编制依据 2、工程概况 3、管道施工流程图下载后可任意编辑 4、管道施工准备 5、管道加工 6、管道焊接 7、管道安装 8、管道系统试验 9、管道系统吹洗 10、施工机具、劳动力计划安排 11、安全技术措施12、文明施工、环境保护 1 编制说明和编制依据1.1 本方案为华鲁恒升公司大氮肥工程旧厂区外管廊管道施工方案，内容包括管道检验、制作、安装、焊接等内容。方案通过审批后，现场施工需按此方案进行施工。 1.2 编制依据1.2.1 旧厂区外管廊管道图纸2.2.2《现场设备工业管道焊接施工及验收法律规范》（GBJ50236-98）2.2.3《工业金属管道工程施工及验收法律规范》（GBJ50235-97）2.2.4《钢的熔化焊接接头射线照相和质量分级》（GB3323-87）2.2.5《工业金属管道工程质量检验评定标准》（GB50184-93）3、工程概况 由我单位施工的华鲁恒升公司大氮肥工程旧厂外管廊管道位于恒升公司 A8 管廊及尿素生产区内，管线共计两根，一根为夹套管，一根为蒸汽管线。管道材质为 316L 与 20#钢，其它详见下表： 序号名称材质单位数量温度压力（Mpa）1蒸汽20#m430400.6220#m430320.081下载后可任意编辑4 施工准备4.1 施工技术准备4.1.1 施工技术人员应将所有技术工作准备完毕。4.1.2 施工技术人员必须对施工人员进行详细技术交底。4.1.3 施工人员必须熟悉施工图纸和施工方案后方能施工。4.2 现场“三通一平”已完成，并能满足施工需要。4.3 按本方案布置图的位置指示，围篱施工场地，搭设三个 100m2左右的预制钢平台。4.4 管子验收和堆放4.4.1 管子必须具有制造厂家的合格证书，不锈钢管子应附有晶间腐蚀试验结果报告。4.4.2 合格管子应按材质、规格分类放置，堆放地点按本方案布置图进行,并挂牌作出明显标记。低合金钢管及低温钢管应涂以色标漆加以区分。4.4.3 施工人员必须根据管线材料表和管线图标明的材料等级进行领料，不得多领，禁止乱领。4.4.4 材料员必须根据管道材料控制表的各材料等级中提供的管子、管件、阀门的型号材质进行发放材料，数量按管道单线领材卡执行，并作好发料记录。4.5 阀门检验4.5.1 所使用的阀门应有制造厂家提供的阀门合格证书。4.5.2 所使用的放...
