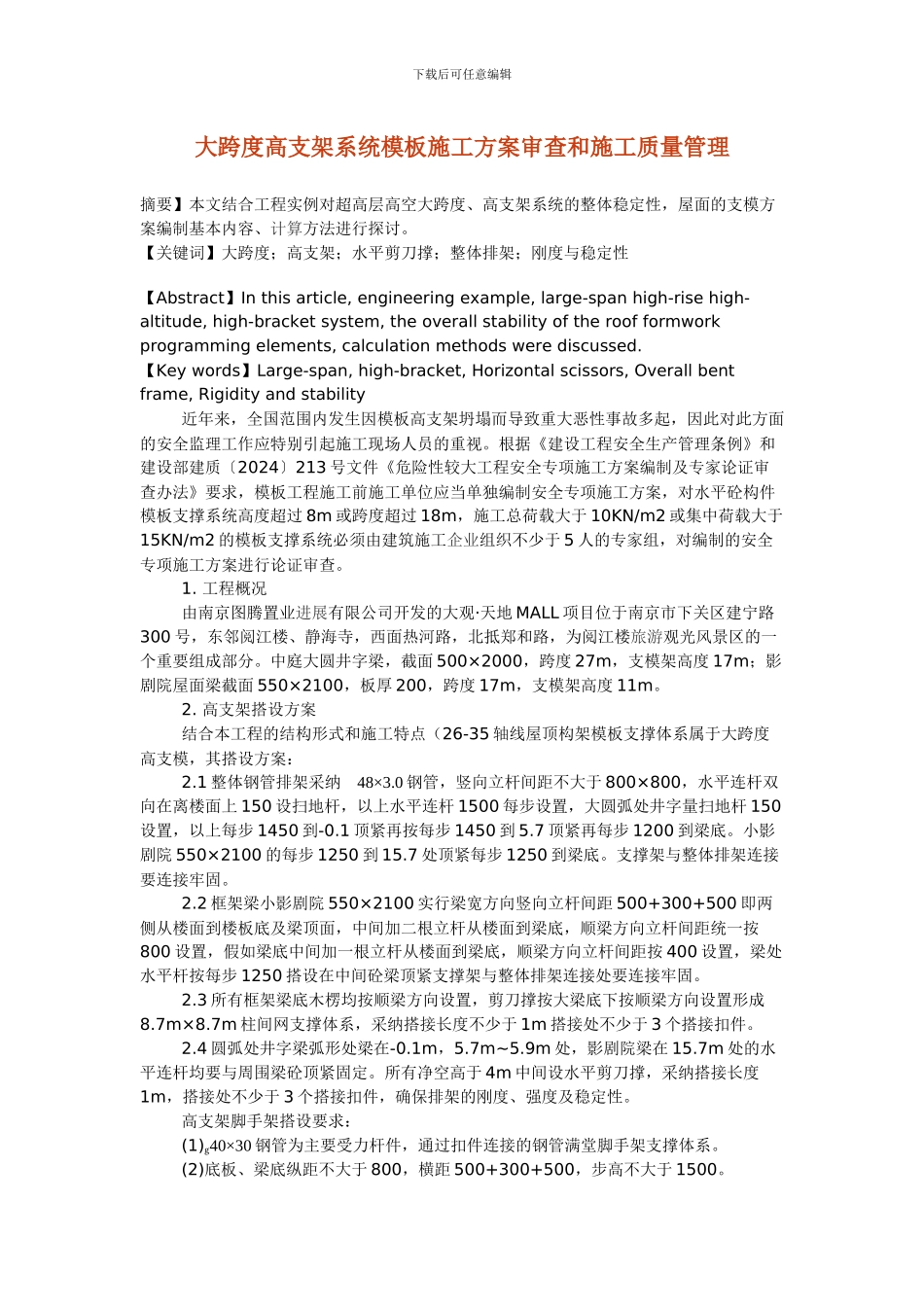

下载后可任意编辑大跨度高支架系统模板施工方案审查和施工质量管理摘要】本文结合工程实例对超高层高空大跨度、高支架系统的整体稳定性,屋面的支模方案编制基本内容、计算方法进行探讨。【关键词】大跨度;高支架;水平剪刀撑;整体排架;刚度与稳定性【Abstract】In this article, engineering example, large-span high-rise high-altitude, high-bracket system, the overall stability of the roof formwork programming elements, calculation methods were discussed.【Key words】Large-span, high-bracket, Horizontal scissors, Overall bent frame, Rigidity and stability 近年来,全国范围内发生因模板高支架坍塌而导致重大恶性事故多起,因此对此方面的安全监理工作应特别引起施工现场人员的重视。根据《建设工程安全生产管理条例》和建设部建质〔2024〕213 号文件《危险性较大工程安全专项施工方案编制及专家论证审查办法》要求,模板工程施工前施工单位应当单独编制安全专项施工方案,对水平砼构件模板支撑系统高度超过 8m 或跨度超过 18m,施工总荷载大于 10KN/m2 或集中荷载大于15KN/m2 的模板支撑系统必须由建筑施工企业组织不少于 5 人的专家组,对编制的安全专项施工方案进行论证审查。 1. 工程概况 由南京图腾置业进展有限公司开发的大观·天地 MALL 项目位于南京市下关区建宁路300 号,东邻阅江楼、静海寺,西面热河路,北抵郑和路,为阅江楼旅游观光风景区的一个重要组成部分。中庭大圆井字梁,截面 500×2000,跨度 27m,支模架高度 17m;影剧院屋面梁截面 550×2100,板厚 200,跨度 17m,支模架高度 11m。 2. 高支架搭设方案 结合本工程的结构形式和施工特点(26-35 轴线屋顶构架模板支撑体系属于大跨度高支模,其搭设方案: 2.1 整体钢管排架采纳48×3.0 钢管,竖向立杆间距不大于 800×800,水平连杆双向在离楼面上 150 设扫地杆,以上水平连杆 1500 每步设置,大圆弧处井字量扫地杆 150设置,以上每步 1450 到-0.1 顶紧再按每步 1450 到 5.7 顶紧再每步 1200 到梁底。小影剧院 550×2100 的每步 1250 到 15.7 处顶紧每步 1250 到梁底。支撑架与整体排架连接要连接牢固。 2.2 框架梁小影剧院 550×2100 实行梁宽方向竖向立杆间距 500+300+500 即两侧从楼面到楼板底及梁顶面,中间加二根立杆从楼面到梁底,顺梁方向立...
