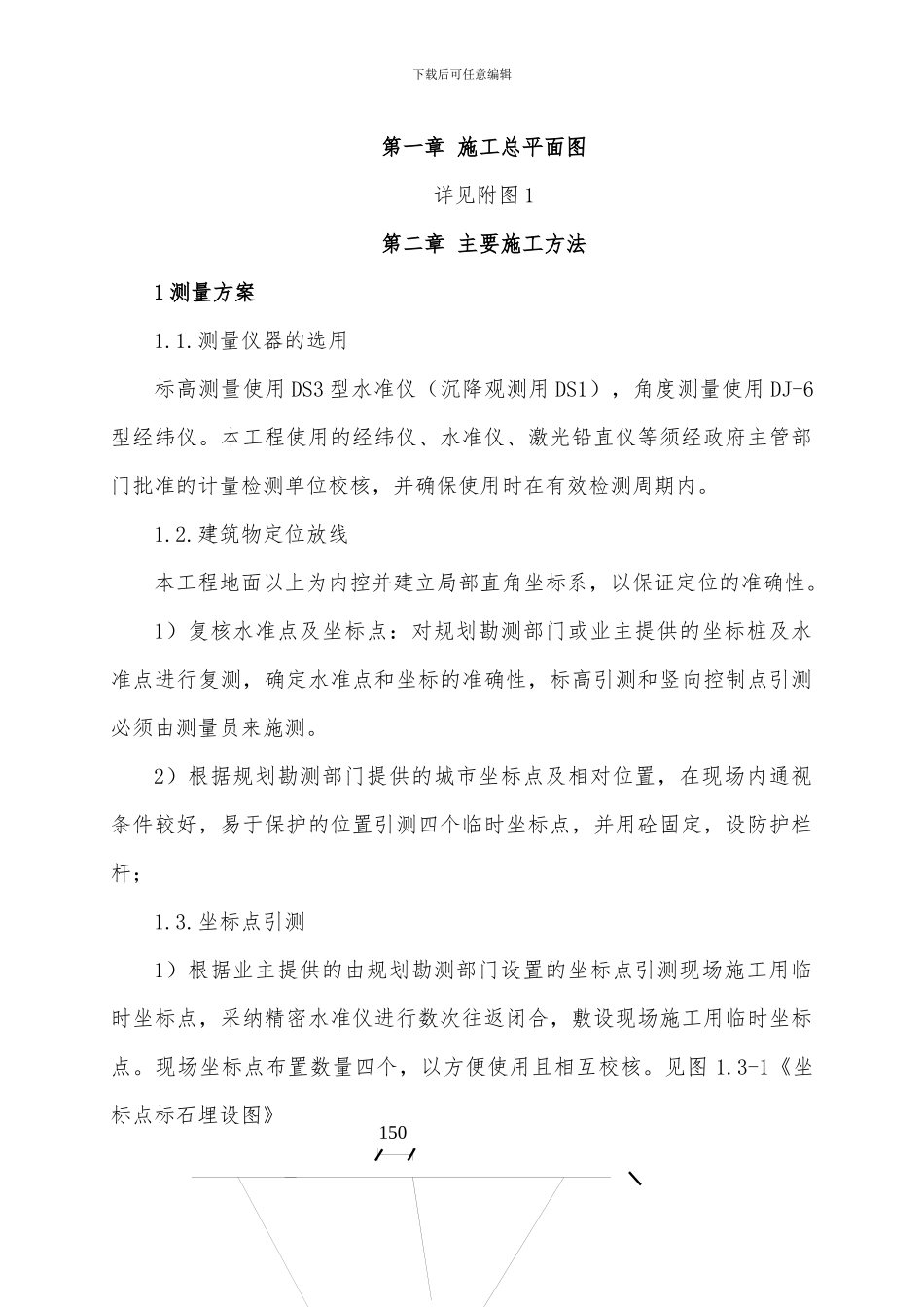

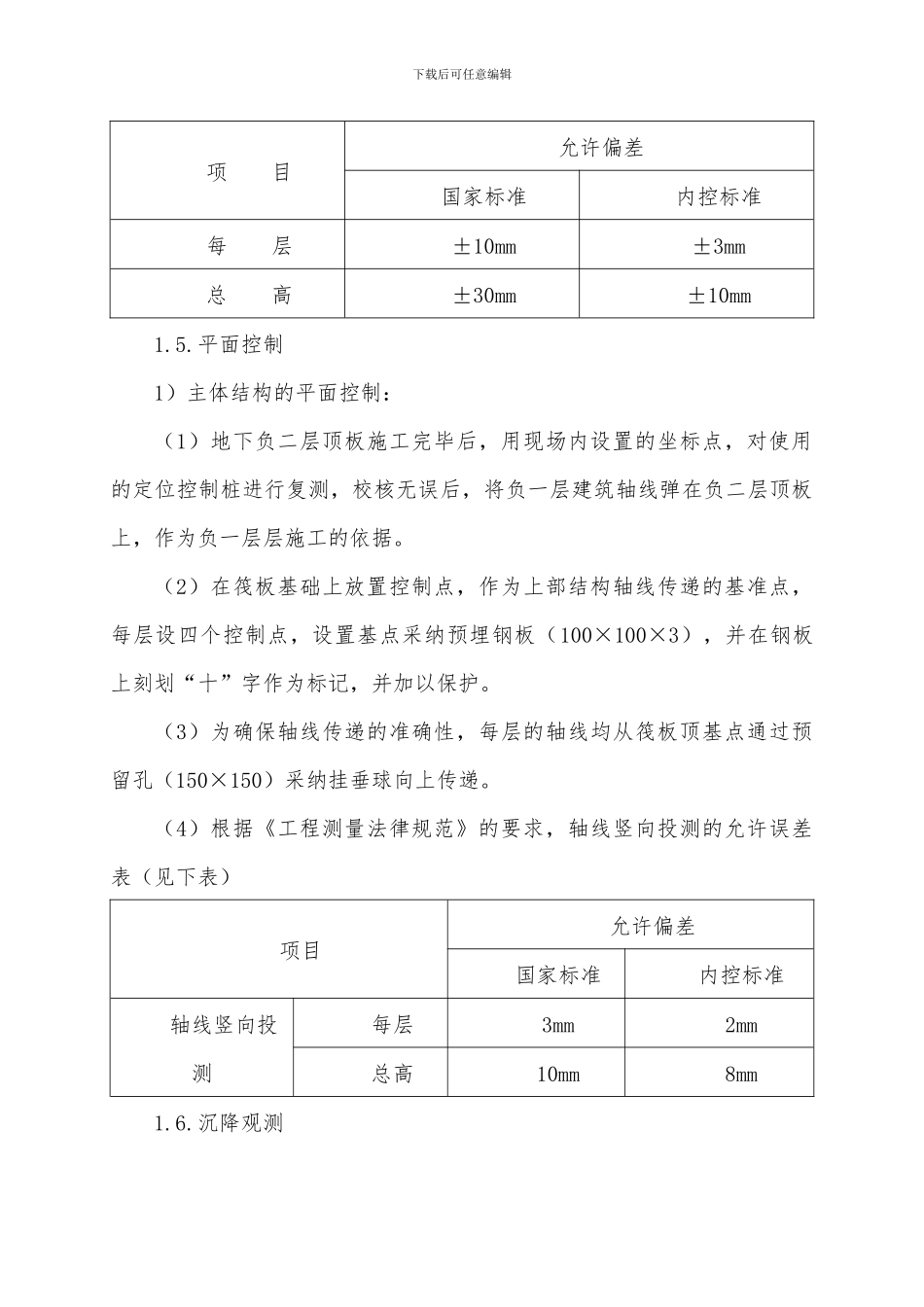

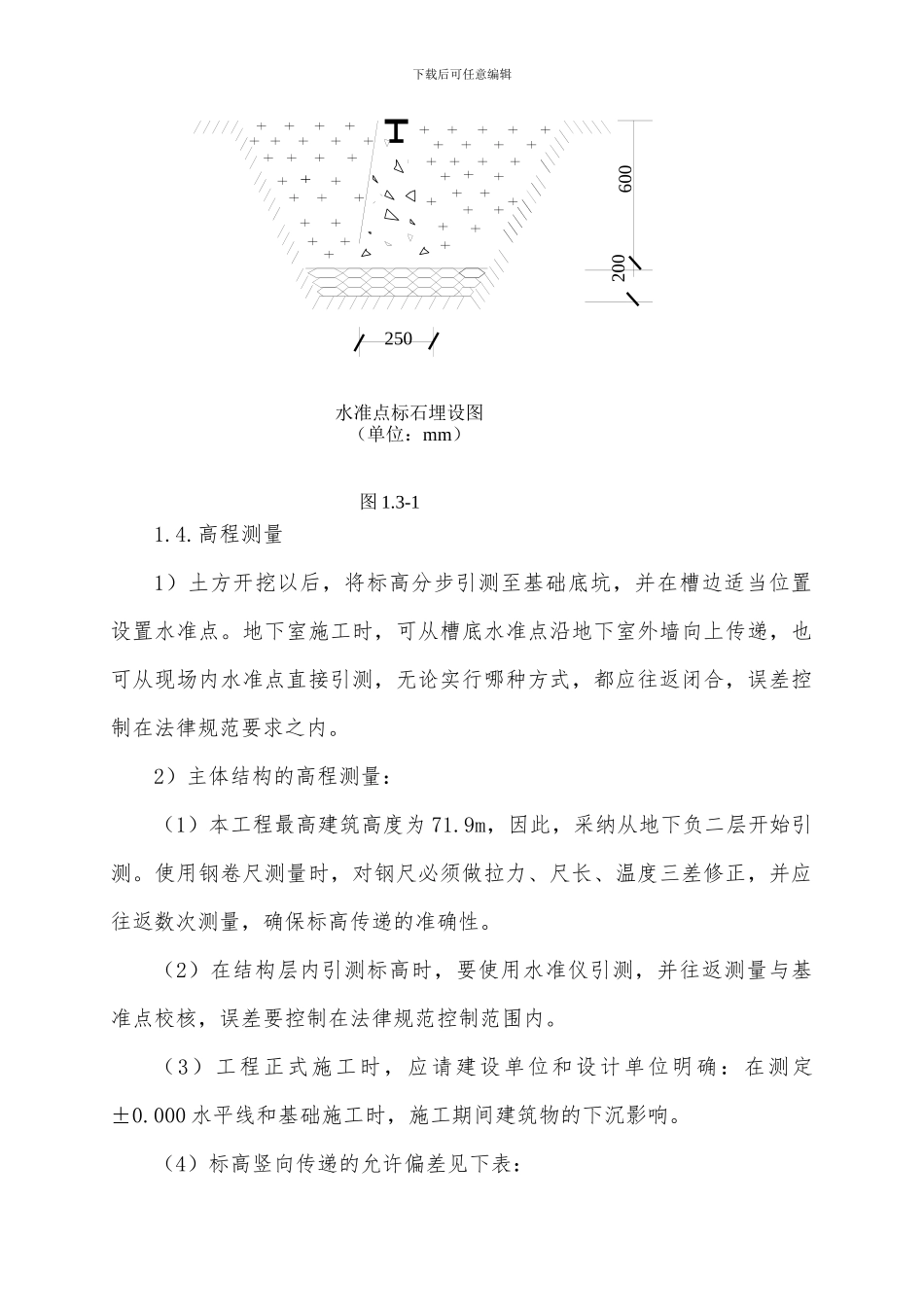

150下载后可任意编辑第一章 施工总平面图详见附图 1第二章 主要施工方法1 测量方案1.1.测量仪器的选用标高测量使用 DS3 型水准仪(沉降观测用 DS1),角度测量使用 DJ-6型经纬仪。本工程使用的经纬仪、水准仪、激光铅直仪等须经政府主管部门批准的计量检测单位校核,并确保使用时在有效检测周期内。1.2.建筑物定位放线本工程地面以上为内控并建立局部直角坐标系,以保证定位的准确性。1)复核水准点及坐标点:对规划勘测部门或业主提供的坐标桩及水准点进行复测,确定水准点和坐标的准确性,标高引测和竖向控制点引测必须由测量员来施测。2)根据规划勘测部门提供的城市坐标点及相对位置,在现场内通视条件较好,易于保护的位置引测四个临时坐标点,并用砼固定,设防护栏杆;1.3.坐标点引测1)根据业主提供的由规划勘测部门设置的坐标点引测现场施工用临时坐标点,采纳精密水准仪进行数次往返闭合,敷设现场施工用临时坐标点。现场坐标点布置数量四个,以方便使用且相互校核。见图 1.3-1《坐标点标石埋设图》 250600200下载后可任意编辑1.4.高程测量1)土方开挖以后,将标高分步引测至基础底坑,并在槽边适当位置设置水准点。地下室施工时,可从槽底水准点沿地下室外墙向上传递,也可从现场内水准点直接引测,无论实行哪种方式,都应往返闭合,误差控制在法律规范要求之内。2)主体结构的高程测量:(1)本工程最高建筑高度为 71.9m,因此,采纳从地下负二层开始引测。使用钢卷尺测量时,对钢尺必须做拉力、尺长、温度三差修正,并应往返数次测量,确保标高传递的准确性。(2)在结构层内引测标高时,要使用水准仪引测,并往返测量与基准点校核,误差要控制在法律规范控制范围内。(3)工程正式施工时,应请建设单位和设计单位明确:在测定±0.000 水平线和基础施工时,施工期间建筑物的下沉影响。(4)标高竖向传递的允许偏差见下表:水准点标石埋设图(单位:mm)图 1.3-1下载后可任意编辑项 目允许偏差国家标准内控标准每 层±10mm±3mm总 高±30mm±10mm1.5.平面控制1)主体结构的平面控制:(1)地下负二层顶板施工完毕后,用现场内设置的坐标点,对使用的定位控制桩进行复测,校核无误后,将负一层建筑轴线弹在负二层顶板上,作为负一层层施工的依据。(2)在筏板基础上放置控制点,作为上部结构轴线传递的基准点,每层设四个控制点,设置基点采纳预埋钢板(100×100×3),并在钢板上刻划“十”字作为标记,并加以保护。(3...
