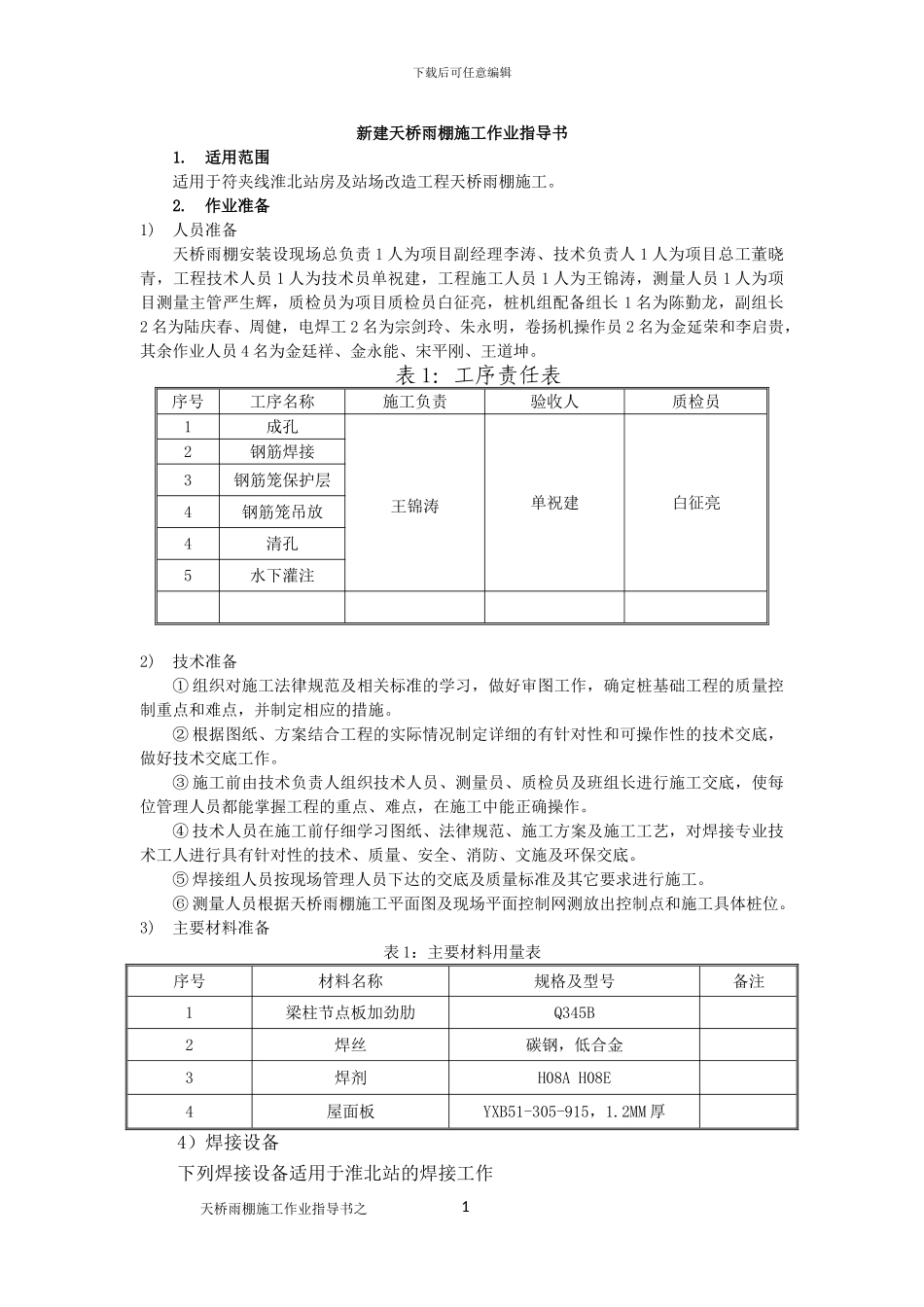

下载后可任意编辑新建天桥雨棚施工作业指导书1.适用范围适用于符夹线淮北站房及站场改造工程天桥雨棚施工。2.作业准备1)人员准备天桥雨棚安装设现场总负责 1 人为项目副经理李涛、技术负责人 1 人为项目总工董晓青，工程技术人员 1 人为技术员单祝建，工程施工人员 1 人为王锦涛，测量人员 1 人为项目测量主管严生辉，质检员为项目质检员白征亮，桩机组配备组长 1 名为陈勤龙，副组长2 名为陆庆春、周健，电焊工 2 名为宗剑玲、朱永明，卷扬机操作员 2 名为金延荣和李启贵，其余作业人员 4 名为金廷祥、金永能、宋平刚、王道坤。表 1：工序责任表序号工序名称施工负责验收人质检员1成孔王锦涛单祝建白征亮2钢筋焊接3钢筋笼保护层4钢筋笼吊放4清孔5水下灌注2)技术准备① 组织对施工法律规范及相关标准的学习，做好审图工作，确定桩基础工程的质量控制重点和难点，并制定相应的措施。② 根据图纸、方案结合工程的实际情况制定详细的有针对性和可操作性的技术交底，做好技术交底工作。③ 施工前由技术负责人组织技术人员、测量员、质检员及班组长进行施工交底，使每位管理人员都能掌握工程的重点、难点，在施工中能正确操作。④ 技术人员在施工前仔细学习图纸、法律规范、施工方案及施工工艺，对焊接专业技术工人进行具有针对性的技术、质量、安全、消防、文施及环保交底。⑤ 焊接组人员按现场管理人员下达的交底及质量标准及其它要求进行施工。⑥ 测量人员根据天桥雨棚施工平面图及现场平面控制网测放出控制点和施工具体桩位。3)主要材料准备表 1：主要材料用量表序号材料名称规格及型号备注1梁柱节点板加劲肋Q345B2焊丝碳钢，低合金3焊剂H08A H08E4屋面板YXB51-305-915，1.2MM 厚4）焊接设备下列焊接设备适用于淮北站的焊接工作 天桥雨棚施工作业指导书之 1下载后可任意编辑表 2 焊接设备焊接方法焊接设备电流和极性单弧或多弧手工或机械埋弧焊AC1200/DC1000直流反接单弧自动手工焊条电弧焊ZXE1-500/400直流反接单弧手工CO2气体保护焊CPX-500直流反接单弧半自动双头自动气保焊NXC-2×500KR直流反接单弧自动3.技术要求1）根据施工图纸，检查钢柱的定位轴线，总偏差应小于 10mm。 2）放出钢结构安装位置线及辅助线，精确到 1.0mm，用色泽鲜亮、牢固的颜色标记在永久性的钢筋混凝土结构上或已定位的钢构件上。3） 钢构件所用钢材表面除锈不低于 B 级，钢柱耐火极限 2.5 小时,钢梁耐火极限 1.5 小时,檩条耐...
