天桥施工图设计说明书VIP免费

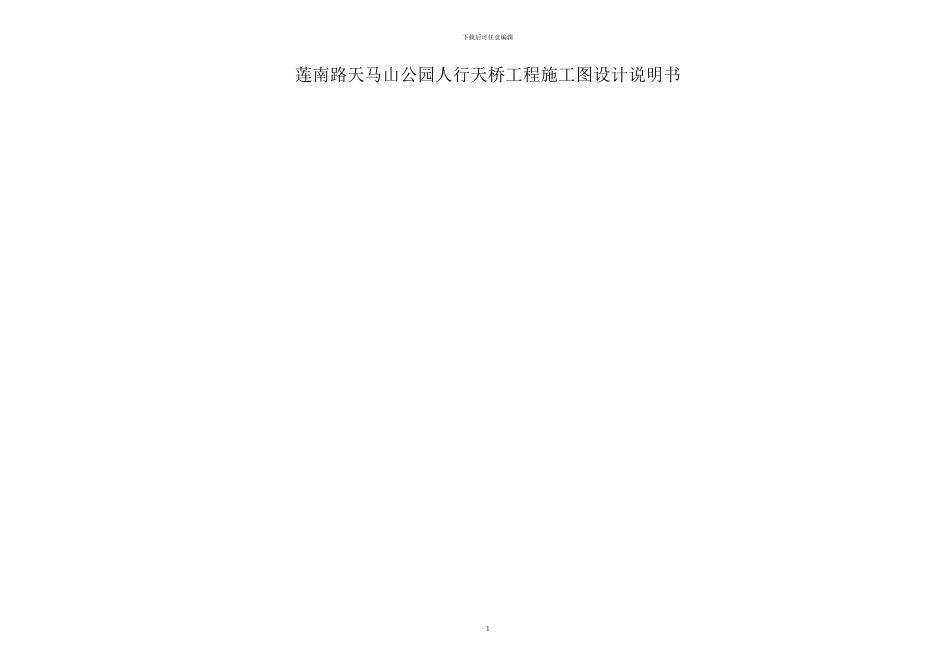

天桥施工图设计说明书_第1页
1/5

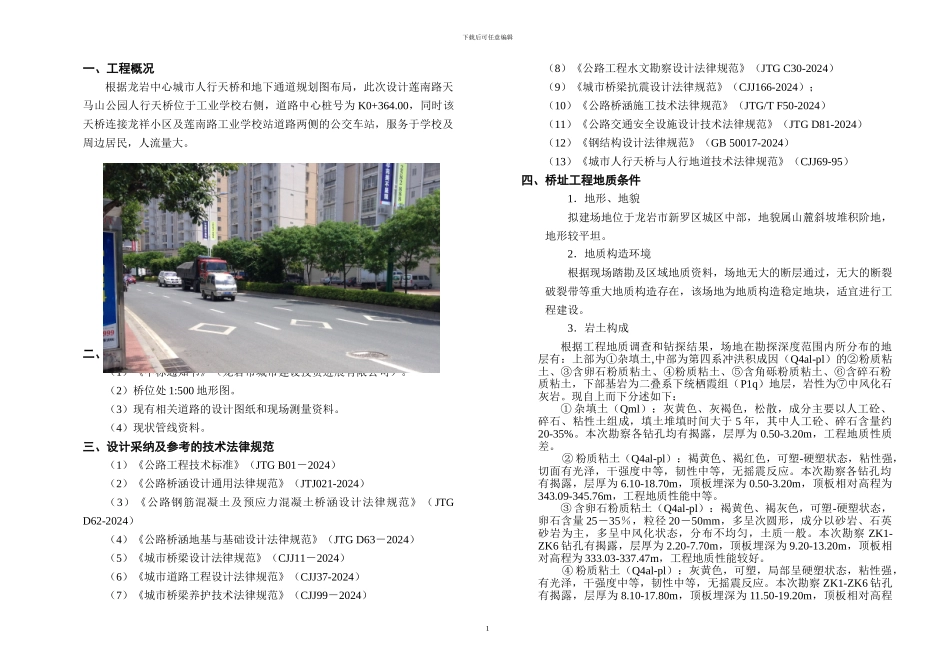

天桥施工图设计说明书_第2页
2/5
天桥施工图设计说明书_第3页
3/5
下载后可任意编辑莲南路天马山公园人行天桥工程施工图设计说明书1下载后可任意编辑一、工程概况根据龙岩中心城市人行天桥和地下通道规划图布局,此次设计莲南路天马山公园人行天桥位于工业学校右侧,道路中心桩号为 K0+364.00,同时该天桥连接龙祥小区及莲南路工业学校站道路两侧的公交车站,服务于学校及周边居民,人流量大。莲南路天马山公园人行天桥桥位处道路现状图二、设计依据(1)《中标通知书》(龙岩市城市建设投资进展有限公司)。(2)桥位处 1:500 地形图。(3)现有相关道路的设计图纸和现场测量资料。(4)现状管线资料。三、设计采纳及参考的技术法律规范(1)《公路工程技术标准》(JTG B01-2024)(2)《公路桥涵设计通用法律规范》(JTJ021-2024)(3)《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG D62-2024)(4)《公路桥涵地基与基础设计法律规范》(JTG D63-2024)(5)《城市桥梁设计法律规范》(CJJ11-2024)(6)《城市道路工程设计法律规范》(CJJ37-2024)(7)《城市桥梁养护技术法律规范》(CJJ99-2024)(8)《公路工程水文勘察设计法律规范》(JTG C30-2024)(9)《城市桥梁抗震设计法律规范》(CJJ166-2024);(10)《公路桥涵施工技术法律规范》(JTG/T F50-2024)(11)《公路交通安全设施设计技术法律规范》(JTG D81-2024)(12)《钢结构设计法律规范》(GB 50017-2024)(13)《城市人行天桥与人行地道技术法律规范》(CJJ69-95)四、桥址工程地质条件1.地形、地貌拟建场地位于龙岩市新罗区城区中部,地貌属山麓斜坡堆积阶地,地形较平坦。2.地质构造环境根据现场踏勘及区域地质资料,场地无大的断层通过,无大的断裂破裂带等重大地质构造存在,该场地为地质构造稳定地块,适宜进行工程建设。3.岩土构成根据工程地质调查和钻探结果,场地在勘探深度范围内所分布的地层有:上部为①杂填土,中部为第四系冲洪积成因(Q4al-pl)的②粉质粘土、③含卵石粉质粘土、④粉质粘土、⑤含角砾粉质粘土、⑥含碎石粉质粘土,下部基岩为二叠系下统栖霞组(P1q)地层,岩性为⑦中风化石灰岩。现自上而下分述如下:① 杂填土(Qml):灰黄色、灰褐色,松散,成分主要以人工砼、碎石、粘性土组成,填土堆填时间大于 5 年,其中人工砼、碎石含量约20-35%。本次勘察各钻孔均有揭露,层厚为 0.50-3.20m,工程地质性质差。② 粉质粘土(Q4al-pl):褐黄色、褐红色,可塑-硬塑状态,粘性强,切...
