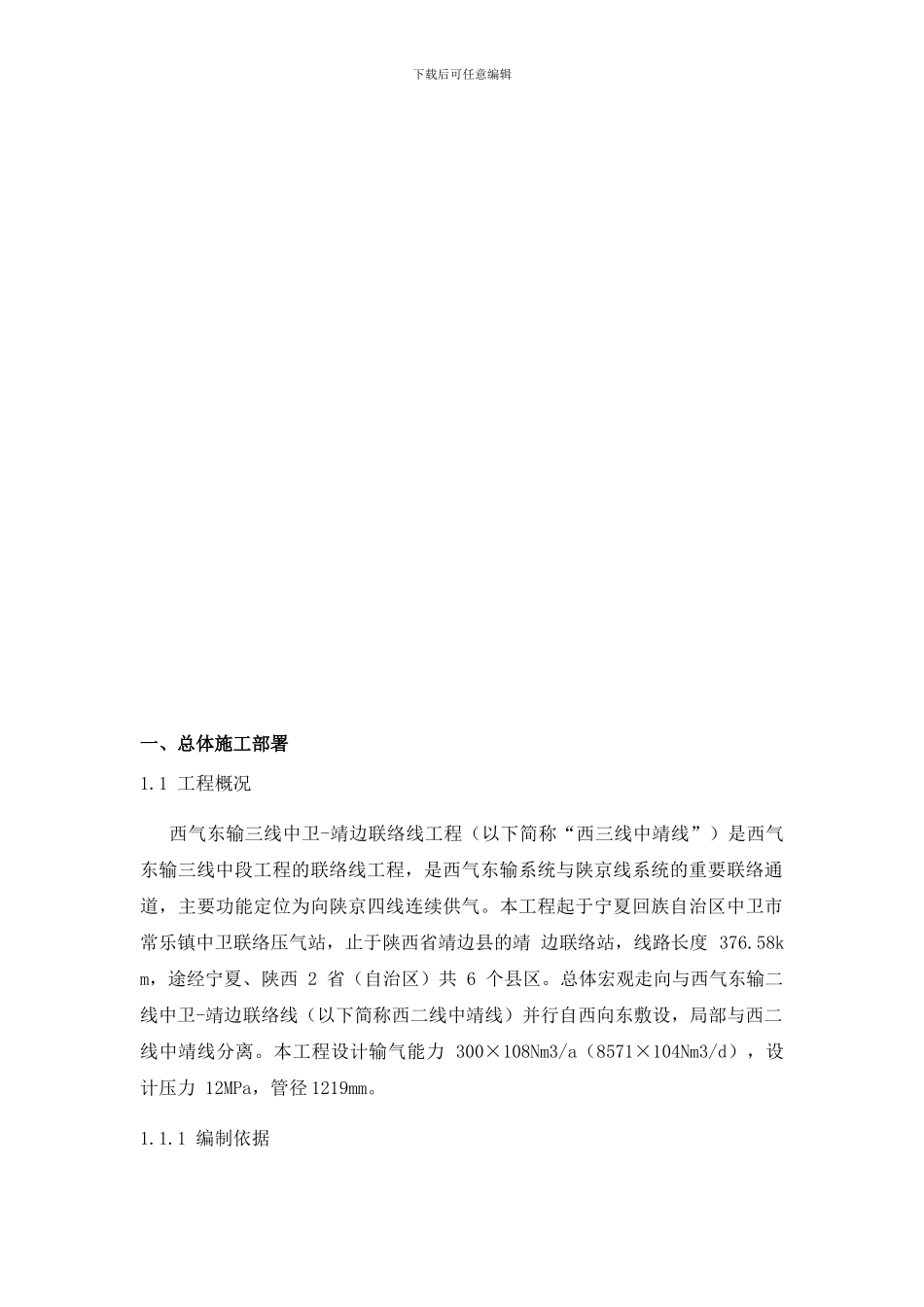

下载后可任意编辑施工组织下载后可任意编辑设计 目 录一、总体施工部署二、施工进度计划与措施三、物资采购及运输、保存、出库、使用计划及措施四、质量保证体系与措施五、安全措施计划六、文明措施计划七、施工环境保护措施计划八、雨季施工方案九、任何可能的紧急情况的处理措施、预案以及抵抗风险措施十、与甲方、监理、其他专业工程的配合、协调、管理、服务方案下载后可任意编辑一、总体施工部署1.1 工程概况 西气东输三线中卫-靖边联络线工程（以下简称“西三线中靖线”）是西气东输三线中段工程的联络线工程，是西气东输系统与陕京线系统的重要联络通道，主要功能定位为向陕京四线连续供气。本工程起于宁夏回族自治区中卫市常乐镇中卫联络压气站，止于陕西省靖边县的靖 边联络站，线路长度 376.58km，途经宁夏、陕西 2 省（自治区）共 6 个县区。总体宏观走向与西气东输二线中卫-靖边联络线（以下简称西二线中靖线）并行自西向东敷设，局部与西二线中靖线分离。本工程设计输气能力 300×108Nm3/a（8571×104Nm3/d），设计压力 12MPa，管径 1219mm。1.1.1 编制依据下载后可任意编辑1.1.1.1 招标文件 招标编号：川庆工程招字 2024-2-002 号的招标文件。1.1.1.2 施工图 中靖线输气管道线路工程第一标段工程施工图纸1.1.1.3 执行标准及法律规范（1）《城镇燃气输配工程施工及验收法律规范》（CJJ33-2024）（2）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）（3）《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236-98）1.2 难点和关键点描述1.2.1 施工排水措施1.2.1.1 沿施工沟槽两侧设置排水沟，沟深 0.3 米，汇入集水坑由水泵就近排至排污井内。1.2.1.2 沟槽施工时，遇有土方松动、裂缝、渗水等，应及时加设固避支撑。1.2.1.3 对于水量较大、对施工影响大的部位，如管线临近河道施工或横穿河道施工时，由于有地表径流，需在管线穿过处作局部导流，局部导流方案利用现状河槽一侧进行适当疏挖整形，填筑草土围堰，迎水面铺设高强膜布防渗，待一侧施工完毕后再用同样方法进行另一侧管道的施工，1.2.1.4 对地下水顶托严重区段，采纳在管道两侧进行管井降水，沿管道方向每 10 米设直径 50cm 的深井一个，井内下无砂管滤水，用 3＂泥浆泵抽水，以保证干槽施工的条件。1.2.1.5、管道未具备抗浮条件时，严禁沟槽内积水，防止发生浮管现象。施工排水终止后，立即用砂砾料或碎石填实降水井点所留的孔洞。...
