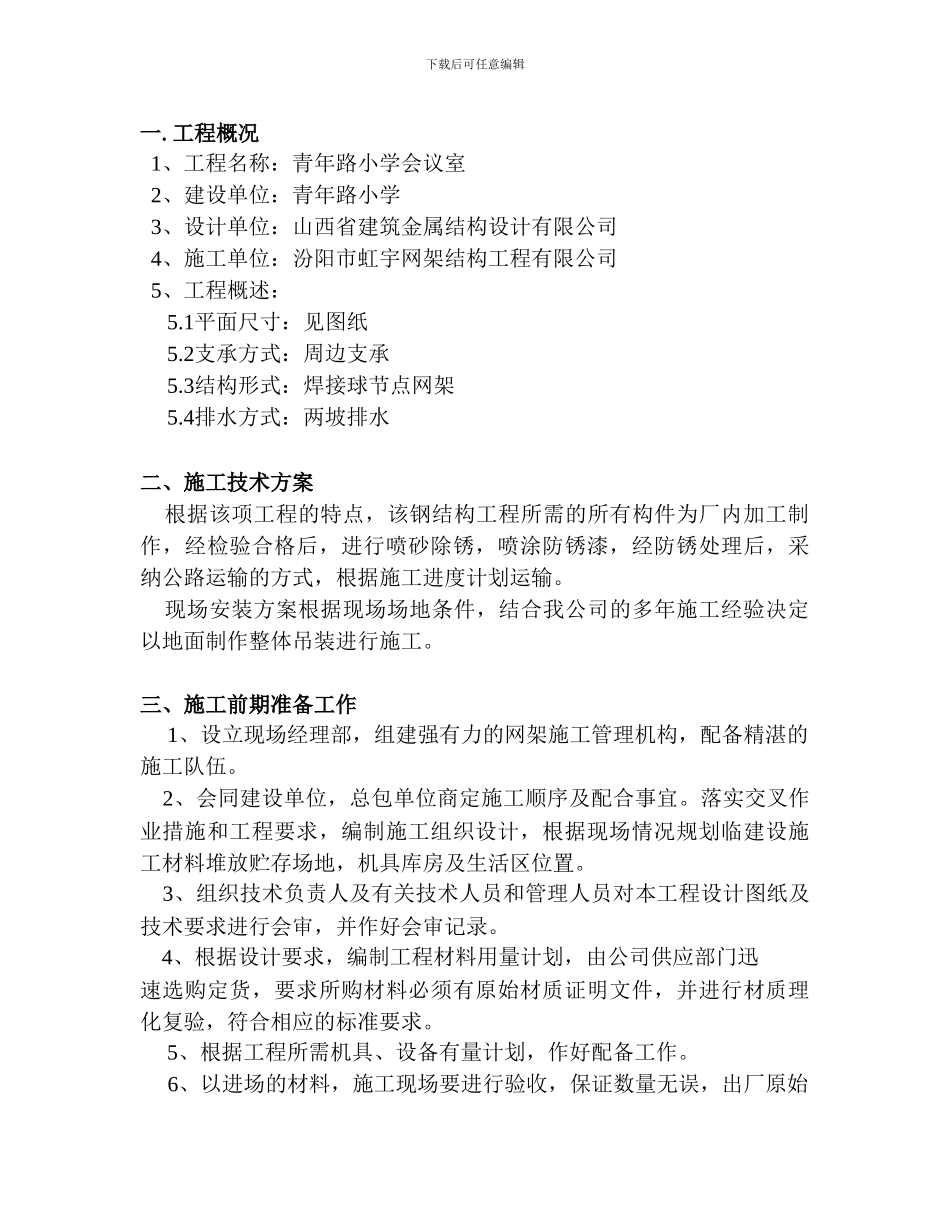

下载后可任意编辑一.工程概况 1、工程名称:青年路小学会议室 2、建设单位:青年路小学 3、设计单位:山西省建筑金属结构设计有限公司 4、施工单位:汾阳市虹宇网架结构工程有限公司 5、工程概述: 5.1平面尺寸:见图纸 5.2支承方式:周边支承 5.3结构形式:焊接球节点网架 5.4排水方式:两坡排水 二、施工技术方案 根据该项工程的特点,该钢结构工程所需的所有构件为厂内加工制作,经检验合格后,进行喷砂除锈,喷涂防锈漆,经防锈处理后,采纳公路运输的方式,根据施工进度计划运输。 现场安装方案根据现场场地条件,结合我公司的多年施工经验决定以地面制作整体吊装进行施工。三、施工前期准备工作 1、设立现场经理部,组建强有力的网架施工管理机构,配备精湛的施工队伍。 2、会同建设单位,总包单位商定施工顺序及配合事宜。落实交叉作业措施和工程要求,编制施工组织设计,根据现场情况规划临建设施工材料堆放贮存场地,机具库房及生活区位置。 3、组织技术负责人及有关技术人员和管理人员对本工程设计图纸及技术要求进行会审,并作好会审记录。 4、根据设计要求,编制工程材料用量计划,由公司供应部门迅速选购定货,要求所购材料必须有原始材质证明文件,并进行材质理化复验,符合相应的标准要求。 5、根据工程所需机具、设备有量计划,作好配备工作。 6、以进场的材料,施工现场要进行验收,保证数量无误,出厂原始下载后可任意编辑材质证明书,产品合格证齐全。 7、施工现场进行布置,对进场机具的安装和试运转,并进行安全稳定校核。 8、检查所搭设脚手架平台应符合相应标准要求保证安全无误。 9、向全体施工人员进行技术交底、交质量、交任务、交措施、保质保量创一流水平。四、方案的实施 ㈠网架安装料 1、工艺流程图 2、技术准备2.1会审设计图纸设计变更文件,并进行技术交底。2.2编制钢网架安装施工组织设计(施工方案)。2.3现场施工平面布置图及对技术问题处理的协议文件。2.4钢网架安装施工图网架安装材料进场检验测量放线支承座设置拼装定位焊正式施焊焊缝检查复修施工刷漆自检验收竣工验收交工清场技术准备现场设施布置下载后可任意编辑3、材料进场检验3.1材料进场验收,应提供下列资料3.1.1产品合格证3.1.2钢材、焊接材料和涂漆材料的质量证明书或试验报告3.1.3杆件下料记录3.1.4材料发运和包装发运清单3.2材料进场检查,进场钢管、杆件、钢球、附件、焊接材料、规格、需用量应准确无误,保证质量,以...
