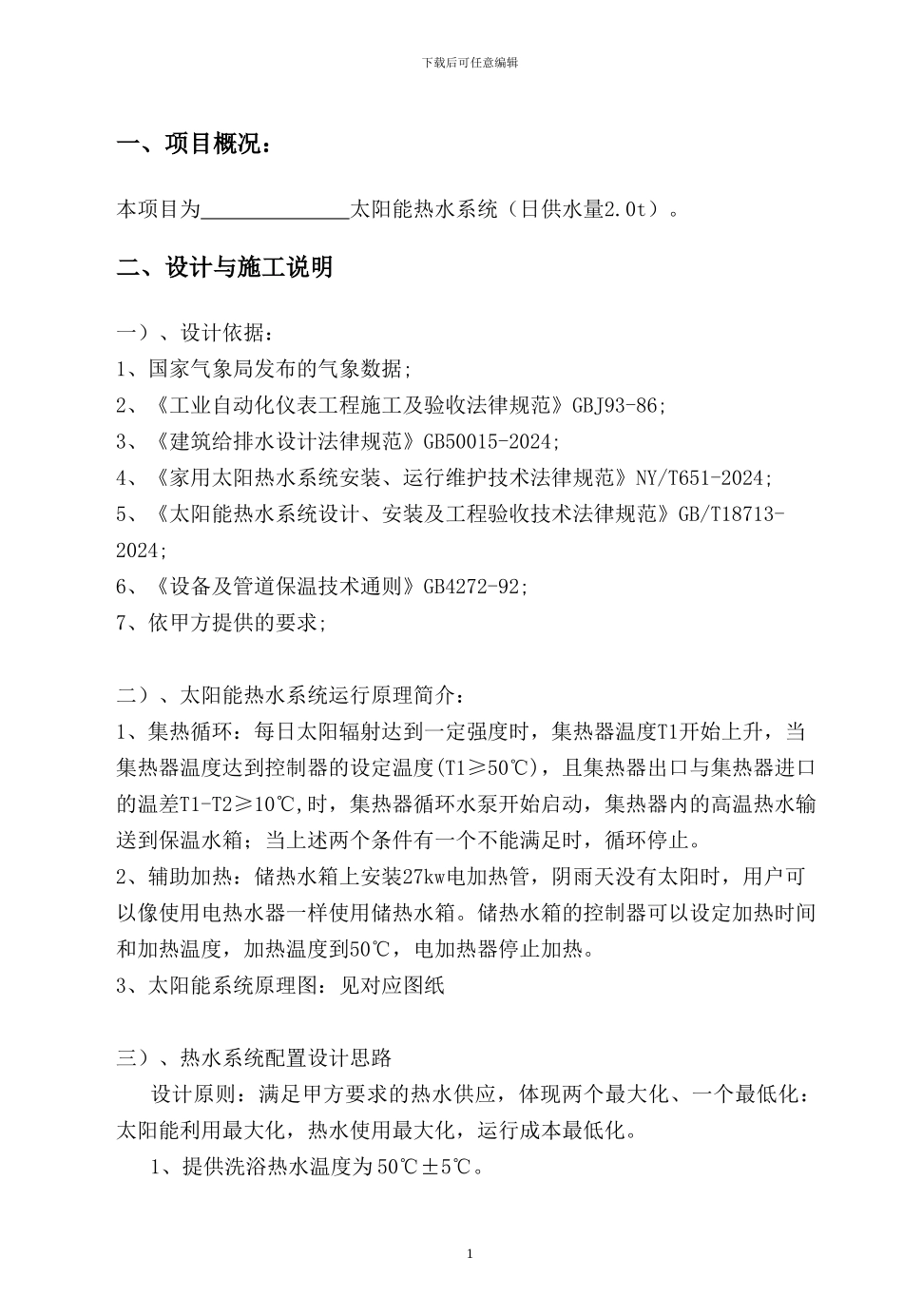

目 录一、项目概况：...................................................1二、设计与施工说明...............................................1三、施工组织设计.................................................3四、施工方案.....................................................9附件：1、《工程报价表》2、《工程设计图纸》下载后可任意编辑一、项目概况：本项目为 太阳能热水系统（日供水量2.0t）。二、设计与施工说明一）、设计依据：1、国家气象局发布的气象数据;2、《工业自动化仪表工程施工及验收法律规范》GBJ93-86;3、《建筑给排水设计法律规范》GB50015-2024;4、《家用太阳热水系统安装、运行维护技术法律规范》NY/T651-2024;5、《太阳能热水系统设计、安装及工程验收技术法律规范》GB/T18713-2024;6、《设备及管道保温技术通则》GB4272-92;7、依甲方提供的要求;二）、太阳能热水系统运行原理简介：1、集热循环：每日太阳辐射达到一定强度时，集热器温度T1开始上升，当集热器温度达到控制器的设定温度(T1≥50℃)，且集热器出口与集热器进口的温差T1-T2≥10℃,时，集热器循环水泵开始启动，集热器内的高温热水输送到保温水箱；当上述两个条件有一个不能满足时，循环停止。2、辅助加热：储热水箱上安装27kw电加热管，阴雨天没有太阳时，用户可以像使用电热水器一样使用储热水箱。储热水箱的控制器可以设定加热时间和加热温度，加热温度到50℃，电加热器停止加热。3、太阳能系统原理图：见对应图纸三）、热水系统配置设计思路设计原则：满足甲方要求的热水供应，体现两个最大化、一个最低化：太阳能利用最大化，热水使用最大化，运行成本最低化。1、提供洗浴热水温度为 50℃±5℃。1下载后可任意编辑2、量身打造的智能化控制功能设计确保最大程度使用太阳能。3、采纳吸热效率高的平板太阳能集热器阵列。4、系统形式：太阳能＋燃气壁挂炉辅助加热系统联合供水。5、太阳能各系统部件精良选材，均有产品检验合格证，保证 100％合格。6、太阳能热水系统实现安全、可靠、高效的全自动无人值守运行。设计所需集热器的面积，可以根据下式进行计算：式中： — 直接系统集热器采光面积，m2；M — 日均用水量，t；考虑日设计产水量，2.0t； — 水的定压比热容，kJ/（kg·℃）；一般选用 4.187kJ/（kg·℃）； — 储水箱内水的设计温度，℃；本系统选取 50℃； — 水的初始温度，℃；根据当地平均水温选取，本系统选取 15℃...
