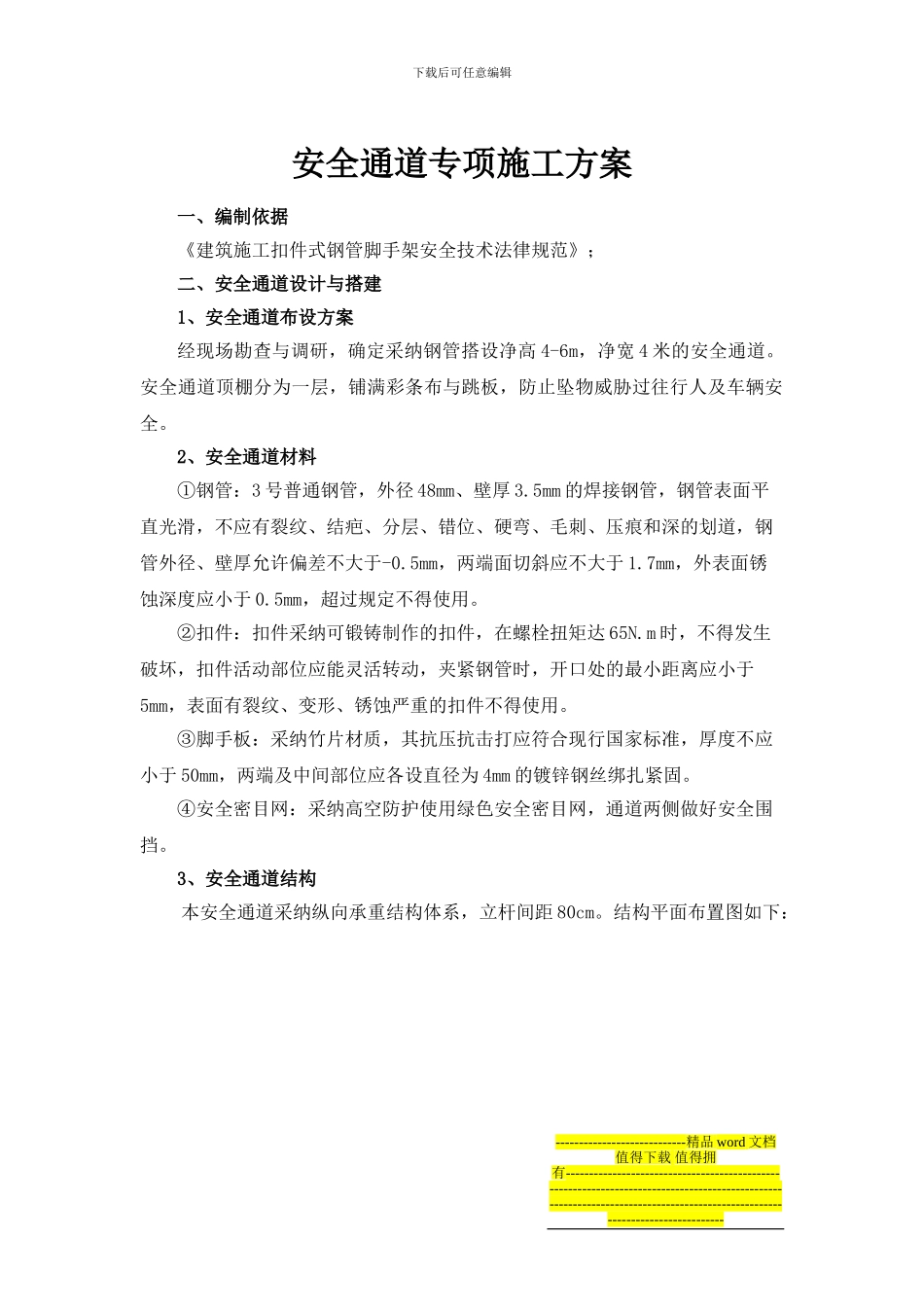

下载后可任意编辑安全通道专项施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》；二、安全通道设计与搭建1、安全通道布设方案经现场勘查与调研，确定采纳钢管搭设净高 4-6m，净宽 4 米的安全通道。安全通道顶棚分为一层，铺满彩条布与跳板，防止坠物威胁过往行人及车辆安全。2、安全通道材料①钢管：3 号普通钢管，外径 48mm、壁厚 3.5mm 的焊接钢管，钢管表面平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管外径、壁厚允许偏差不大于-0.5mm，两端面切斜应不大于 1.7mm，外表面锈蚀深度应小于 0.5mm，超过规定不得使用。②扣件：扣件采纳可锻铸制作的扣件，在螺栓扭矩达 65N.m 时，不得发生破坏，扣件活动部位应能灵活转动，夹紧钢管时，开口处的最小距离应小于5mm，表面有裂纹、变形、锈蚀严重的扣件不得使用。③脚手板：采纳竹片材质，其抗压抗击打应符合现行国家标准，厚度不应小于 50mm，两端及中间部位应各设直径为 4mm 的镀锌钢丝绑扎紧固。④安全密目网：采纳高空防护使用绿色安全密目网，通道两侧做好安全围挡。3、安全通道结构本安全通道采纳纵向承重结构体系，立杆间距 80cm。结构平面布置图如下：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑第一道水平横杆距立柱下端 10cm，第二道间距 60cm，第三道间距 150cm,第四道间距 140cm，顶棚横杆间距 60cm。纵向承重门架采纳双排钢管做立柱，间距 60cm，通道净宽 400cm，净高520cm，双层顶棚间距 60cm。4、安全通道构造要求①立杆在竖立杆时，用单支 6m 钢管，不得采纳对接钢管，立杆纵距 80cm。禁止使用弯曲钢管。②大横杆大横杆长度不宜小于三跨，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆连接采纳搭接，搭接长度不小于 1000mm，并用不少于三个旋转扣件等间距扣牢固，端部扣件盖板的边缘至杆端距离不应小于 100mm。大横杆接头与相邻立柱距离不大于立杆纵距的 1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距不小于 500mm。③剪刀撑剪刀撑按横向、纵向图纸布设，杆件搭接长度不小于 1000mm，并用不少于三个旋转扣件等...
