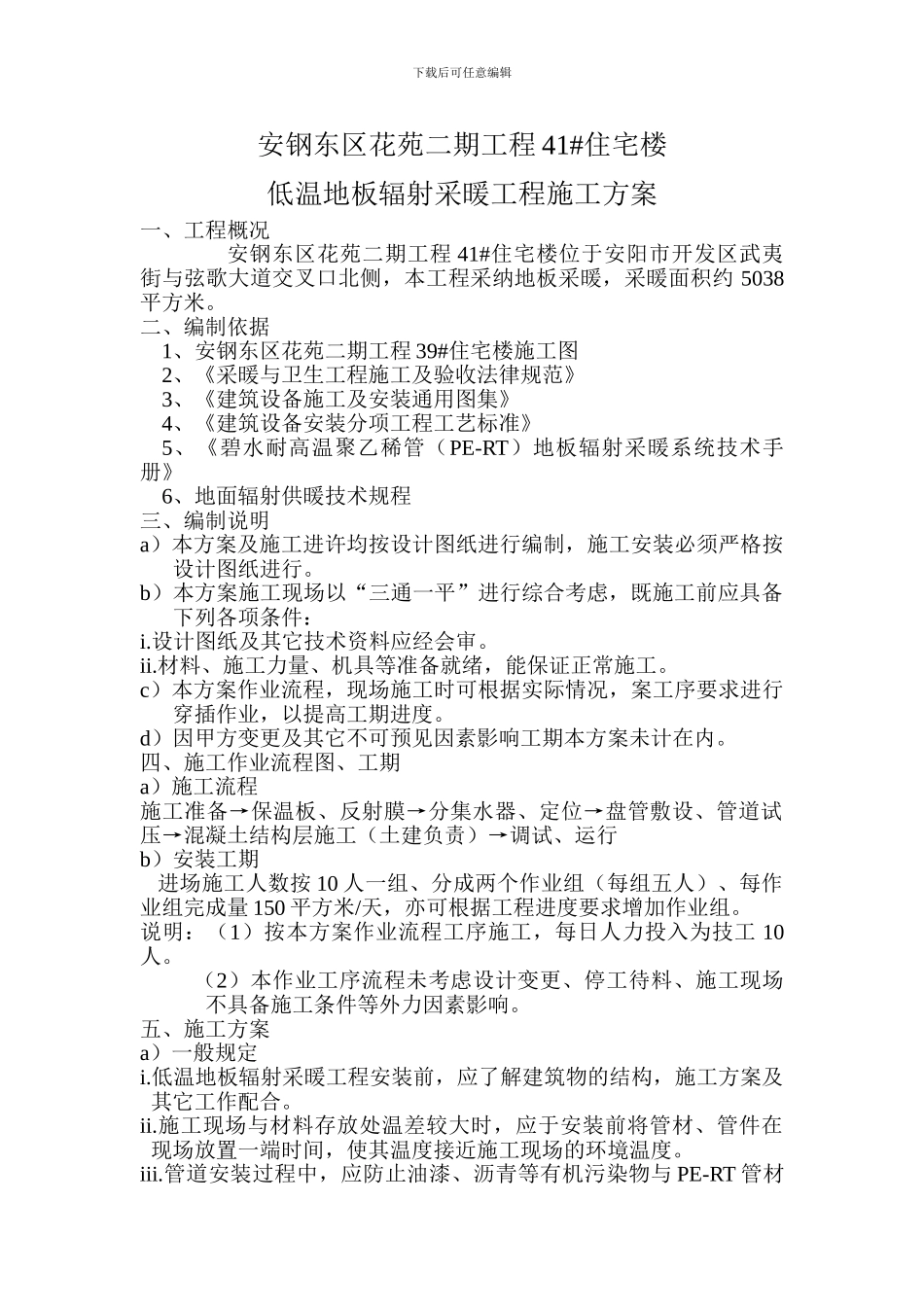

下载后可任意编辑安钢东区花苑二期工程 41#住宅楼低温地板辐射采暖工程施工方案一、工程概况安钢东区花苑二期工程 41#住宅楼位于安阳市开发区武夷街与弦歌大道交叉口北侧，本工程采纳地板采暖，采暖面积约 5038平方米。二、编制依据1、安钢东区花苑二期工程 39#住宅楼施工图2、《采暖与卫生工程施工及验收法律规范》3、《建筑设备施工及安装通用图集》4、《建筑设备安装分项工程工艺标准》5、《碧水耐高温聚乙稀管（PE-RT）地板辐射采暖系统技术手册》6、地面辐射供暖技术规程三、编制说明a）本方案及施工进许均按设计图纸进行编制，施工安装必须严格按设计图纸进行。b）本方案施工现场以“三通一平”进行综合考虑，既施工前应具备下列各项条件：i.设计图纸及其它技术资料应经会审。ii.材料、施工力量、机具等准备就绪，能保证正常施工。c）本方案作业流程，现场施工时可根据实际情况，案工序要求进行穿插作业，以提高工期进度。d）因甲方变更及其它不可预见因素影响工期本方案未计在内。四、施工作业流程图、工期a）施工流程施工准备→保温板、反射膜→分集水器、定位→盘管敷设、管道试压→混凝土结构层施工（土建负责）→调试、运行b）安装工期 进场施工人数按 10 人一组、分成两个作业组（每组五人）、每作业组完成量 150 平方米/天，亦可根据工程进度要求增加作业组。说明：（1）按本方案作业流程工序施工，每日人力投入为技工 10人。（2）本作业工序流程未考虑设计变更、停工待料、施工现场不具备施工条件等外力因素影响。五、施工方案a）一般规定i.低温地板辐射采暖工程安装前，应了解建筑物的结构，施工方案及其它工作配合。ii.施工现场与材料存放处温差较大时，应于安装前将管材、管件在现场放置一端时间，使其温度接近施工现场的环境温度。iii.管道安装过程中，应防止油漆、沥青等有机污染物与 PE-RT 管材下载后可任意编辑接触。iv.管道和系统安装完毕的敞口处，应随时封堵。v.管道和管件在运输、装卸和拌动时，应小心轻放，排列整齐，不得受到剧烈尖锐物品碰撞，不得抛、拖和受烈日暴晒，在冬天和严寒 气候中，更须特别注意。vi.安装前，应对材料进行认真检查，清除管材管件内外的污垢及杂物。b）施工工序i.检查确切铺设低温地板辐射系统区域内的隐蔽工程全部完成。ii.清理铺设地板辐射采暖系统场地。iii.完成有防水要求处理施工。iv.铺设复合保温层、粘贴反射膜。v.分集水器定位及安装。vi.敷设加热盘管，按设计循环方式...
