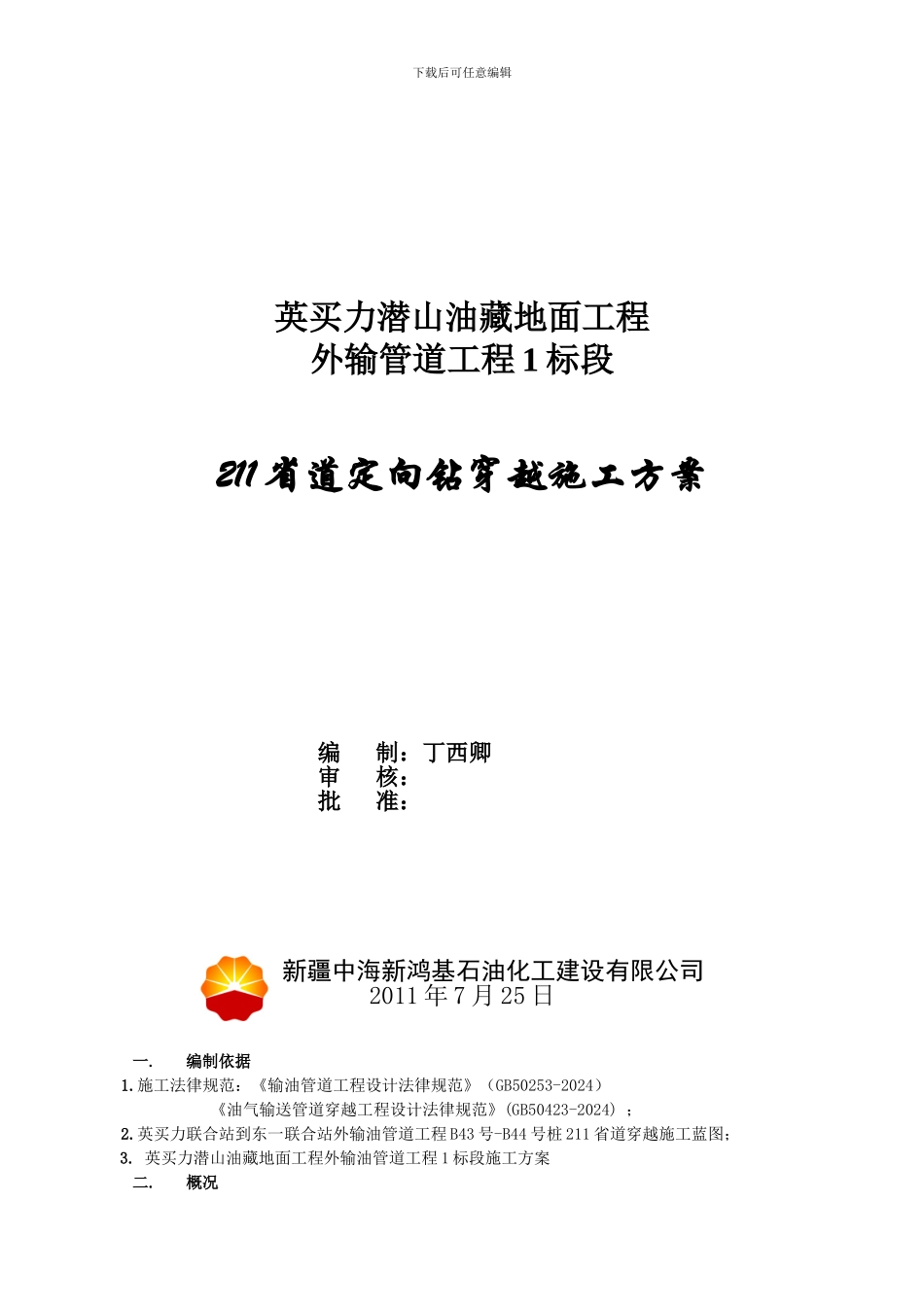

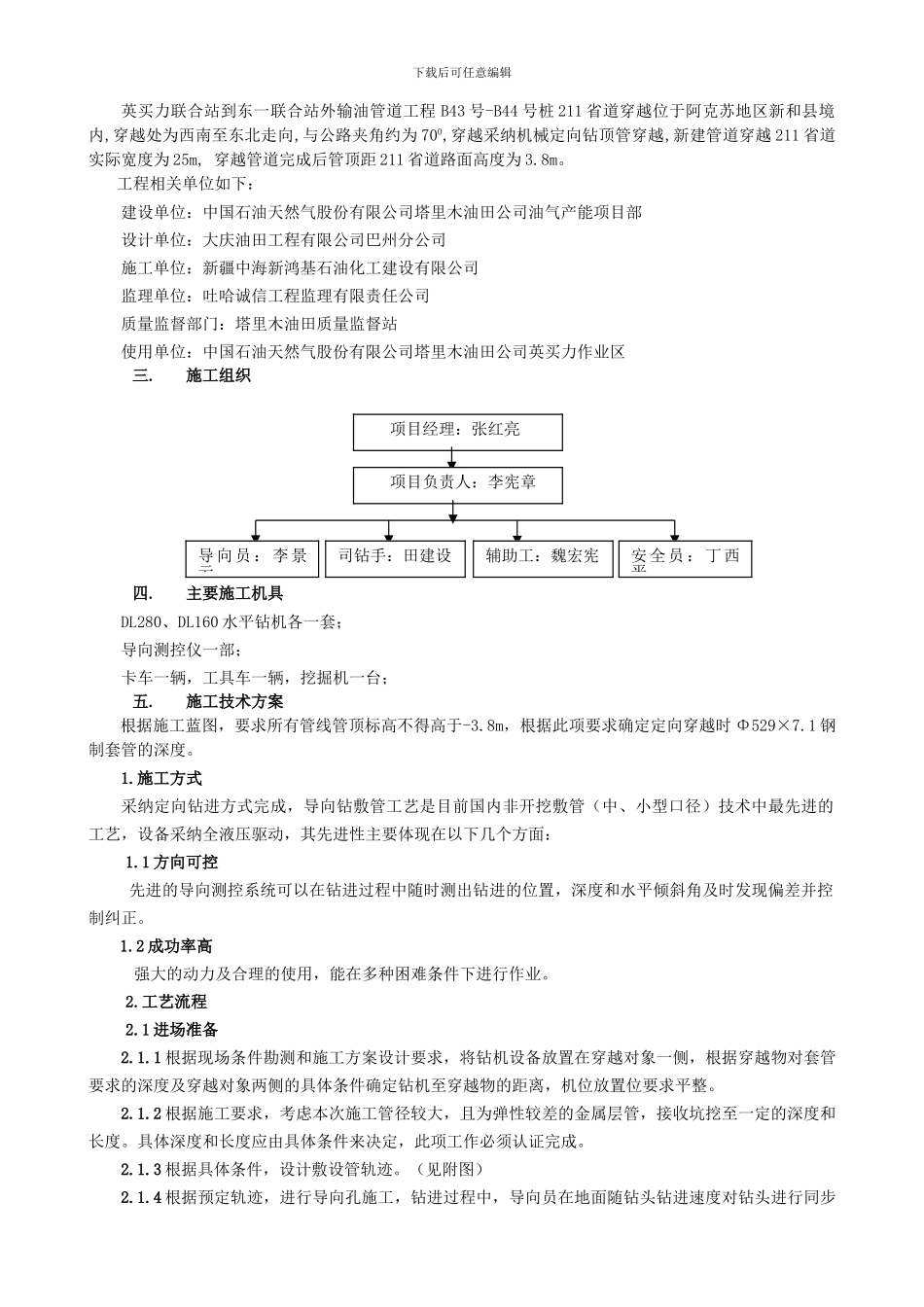

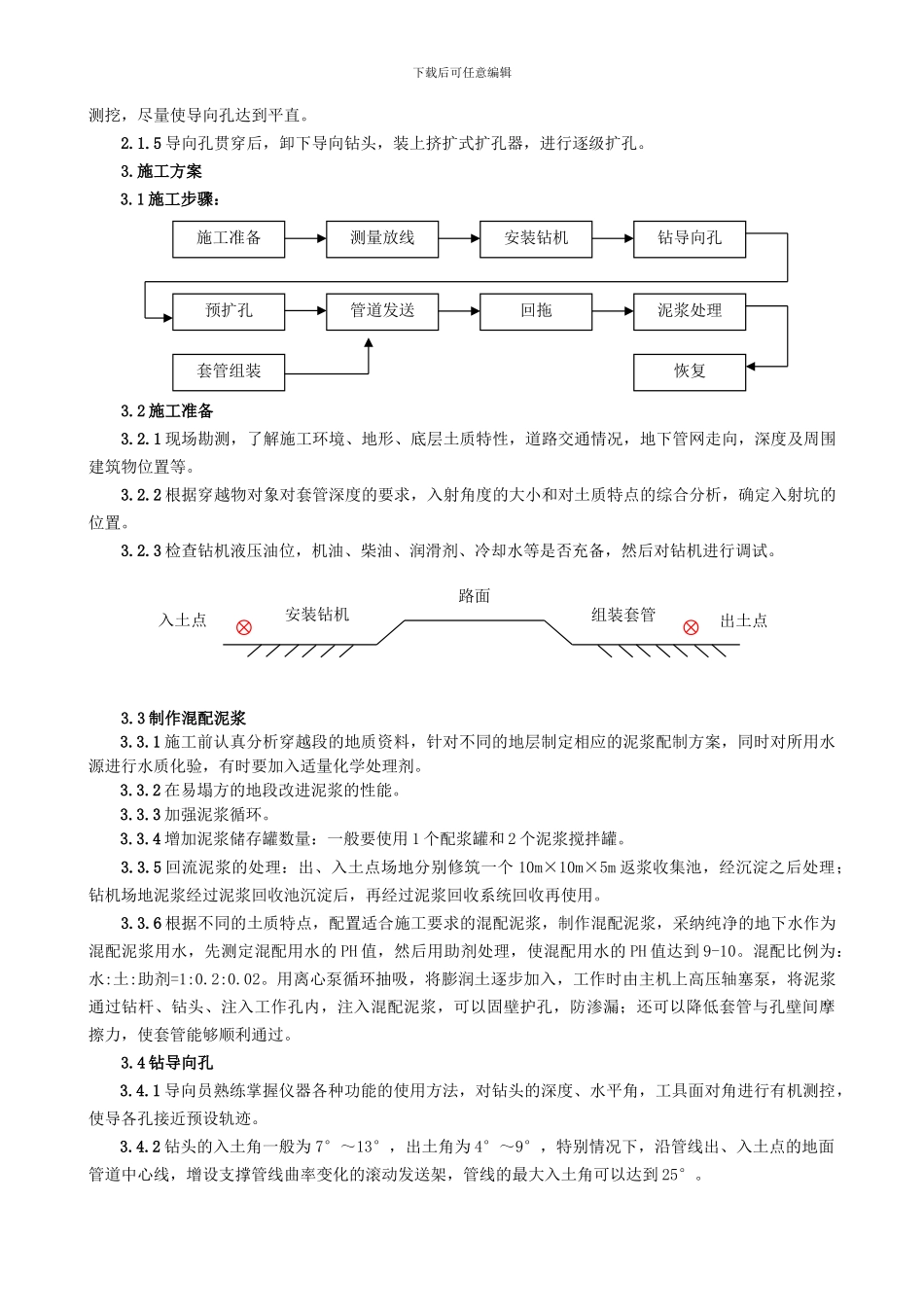

下载后可任意编辑英买力潜山油藏地面工程外输管道工程 1 标段211 省道定向钻穿越施工方案编 制:丁西卿审 核:批 准: 新疆中海新鸿基石油化工建设有限公司2011 年 7 月 25 日一.编制依据1.施工法律规范:《输油管道工程设计法律规范》(GB50253-2024)《油气输送管道穿越工程设计法律规范》(GB50423-2024) ;2.英买力联合站到东一联合站外输油管道工程 B43 号-B44 号桩 211 省道穿越施工蓝图;3. 英买力潜山油藏地面工程外输油管道工程 1 标段施工方案二.概况下载后可任意编辑英买力联合站到东一联合站外输油管道工程 B43 号-B44 号桩 211 省道穿越位于阿克苏地区新和县境内,穿越处为西南至东北走向,与公路夹角约为 700,穿越采纳机械定向钻顶管穿越,新建管道穿越 211 省道实际宽度为 25m, 穿越管道完成后管顶距 211 省道路面高度为 3.8m。工程相关单位如下:建设单位:中国石油天然气股份有限公司塔里木油田公司油气产能项目部设计单位:大庆油田工程有限公司巴州分公司施工单位:新疆中海新鸿基石油化工建设有限公司监理单位:吐哈诚信工程监理有限责任公司质量监督部门:塔里木油田质量监督站使用单位:中国石油天然气股份有限公司塔里木油田公司英买力作业区三.施工组织四.主要施工机具DL280、DL160 水平钻机各一套;导向测控仪一部;卡车一辆,工具车一辆,挖掘机一台;五.施工技术方案根据施工蓝图,要求所有管线管顶标高不得高于-3.8m,根据此项要求确定定向穿越时 Φ529×7.1 钢制套管的深度。1.施工方式采纳定向钻进方式完成,导向钻敷管工艺是目前国内非开挖敷管(中、小型口径)技术中最先进的工艺,设备采纳全液压驱动,其先进性主要体现在以下几个方面:1.1 方向可控 先进的导向测控系统可以在钻进过程中随时测出钻进的位置,深度和水平倾斜角及时发现偏差并控制纠正。1.2 成功率高 强大的动力及合理的使用,能在多种困难条件下进行作业。2.工艺流程2.1 进场准备2.1.1 根据现场条件勘测和施工方案设计要求,将钻机设备放置在穿越对象一侧,根据穿越物对套管要求的深度及穿越对象两侧的具体条件确定钻机至穿越物的距离,机位放置位要求平整。2.1.2 根据施工要求,考虑本次施工管径较大,且为弹性较差的金属层管,接收坑挖至一定的深度和长度。具体深度和长度应由具体条件来决定,此项工作必须认证完成。2.1.3 根据具体条件,设计敷设管轨迹。(见附图)2.1.4 根据预定轨迹,进行导向孔...
