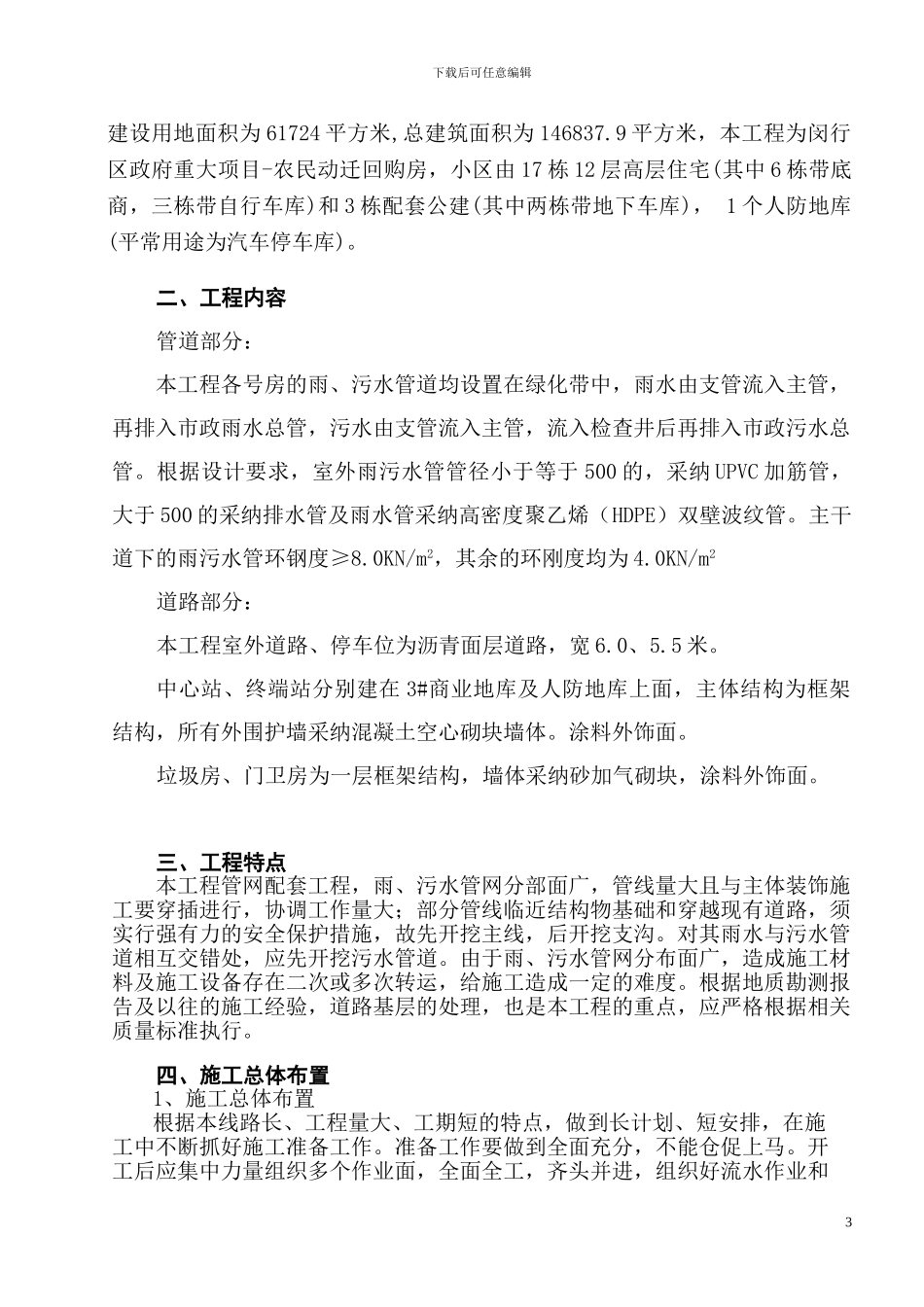

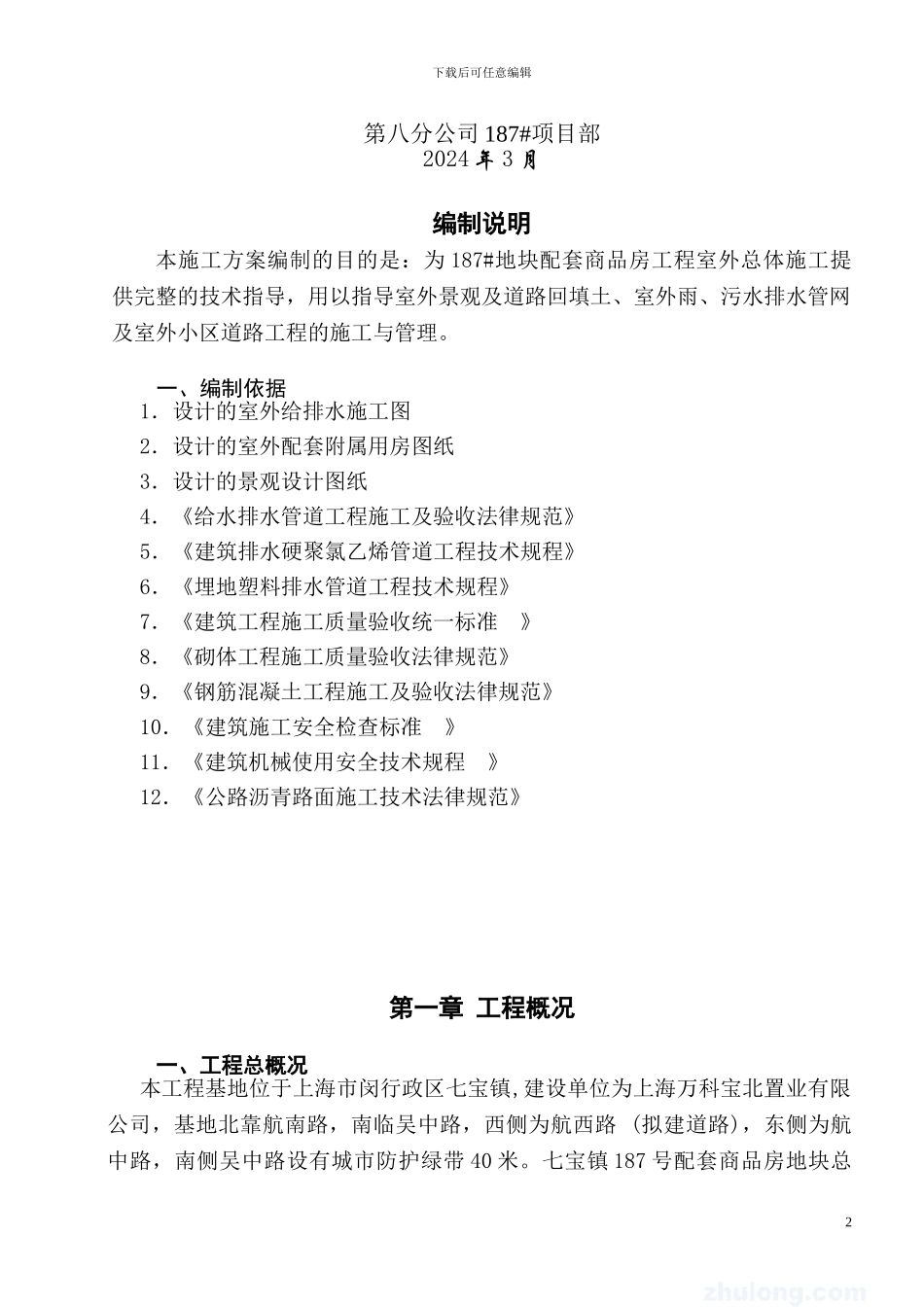

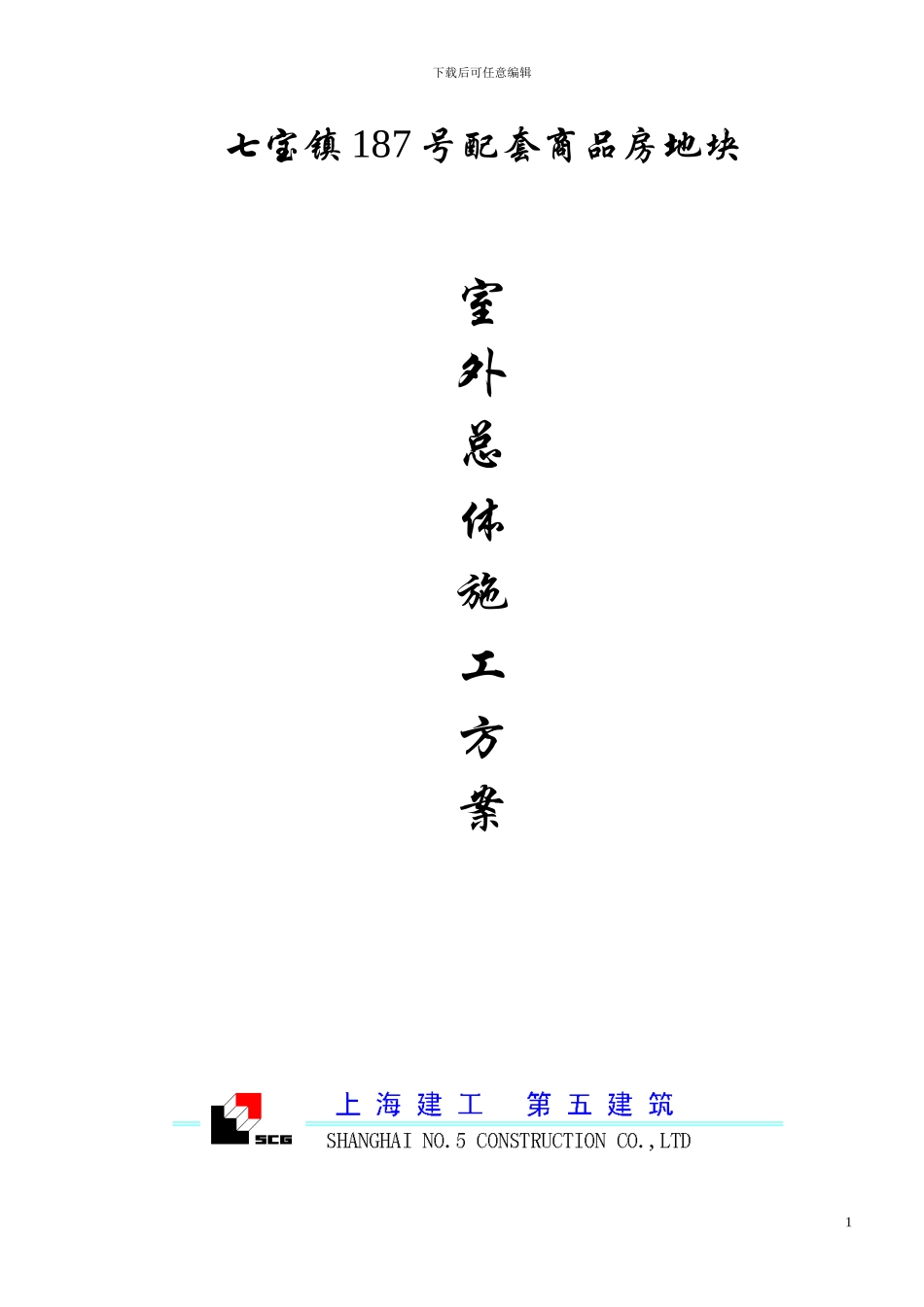

下载后可任意编辑七宝镇 187 号配套商品房地块室外总体施工方案1下载后可任意编辑第八分公司 187#项目部2024 年 3 月编制说明本施工方案编制的目的是：为 187#地块配套商品房工程室外总体施工提供完整的技术指导，用以指导室外景观及道路回填土、室外雨、污水排水管网及室外小区道路工程的施工与管理。一、编制依据1．设计的室外给排水施工图2．设计的室外配套附属用房图纸3．设计的景观设计图纸4．《给水排水管道工程施工及验收法律规范》5．《建筑排水硬聚氯乙烯管道工程技术规程》6．《埋地塑料排水管道工程技术规程》7．《建筑工程施工质量验收统一标准 》8．《砌体工程施工质量验收法律规范》9．《钢筋混凝土工程施工及验收法律规范》10．《建筑施工安全检查标准 》11．《建筑机械使用安全技术规程 》12．《公路沥青路面施工技术法律规范》 第一章 工程概况一、工程总概况本工程基地位于上海市闵行政区七宝镇,建设单位为上海万科宝北置业有限公司，基地北靠航南路，南临吴中路，西侧为航西路 (拟建道路)，东侧为航中路，南侧吴中路设有城市防护绿带 40 米。七宝镇 187 号配套商品房地块总2下载后可任意编辑建设用地面积为 61724 平方米,总建筑面积为 146837.9 平方米，本工程为闵行区政府重大项目-农民动迁回购房，小区由 17 栋 12 层高层住宅(其中 6 栋带底商，三栋带自行车库)和 3 栋配套公建(其中两栋带地下车库)， 1 个人防地库(平常用途为汽车停车库)。二、工程内容管道部分：本工程各号房的雨、污水管道均设置在绿化带中，雨水由支管流入主管，再排入市政雨水总管，污水由支管流入主管，流入检查井后再排入市政污水总管。根据设计要求，室外雨污水管管径小于等于 500 的，采纳 UPVC 加筋管，大于 500 的采纳排水管及雨水管采纳高密度聚乙烯（HDPE）双壁波纹管。主干道下的雨污水管环钢度≥8.0KN/m2，其余的环刚度均为 4.0KN/m2道路部分：本工程室外道路、停车位为沥青面层道路，宽 6.0、5.5 米。中心站、终端站分别建在 3#商业地库及人防地库上面，主体结构为框架结构，所有外围护墙采纳混凝土空心砌块墙体。涂料外饰面。垃圾房、门卫房为一层框架结构，墙体采纳砂加气砌块，涂料外饰面。三、工程特点本工程管网配套工程，雨、污水管网分部面广，管线量大且与主体装饰施工要穿插进行，协调工作量大；部分管线临近结构物基础和穿越现有道路，须实行强有力的安全保护措施，故先开挖主线，后开挖...
