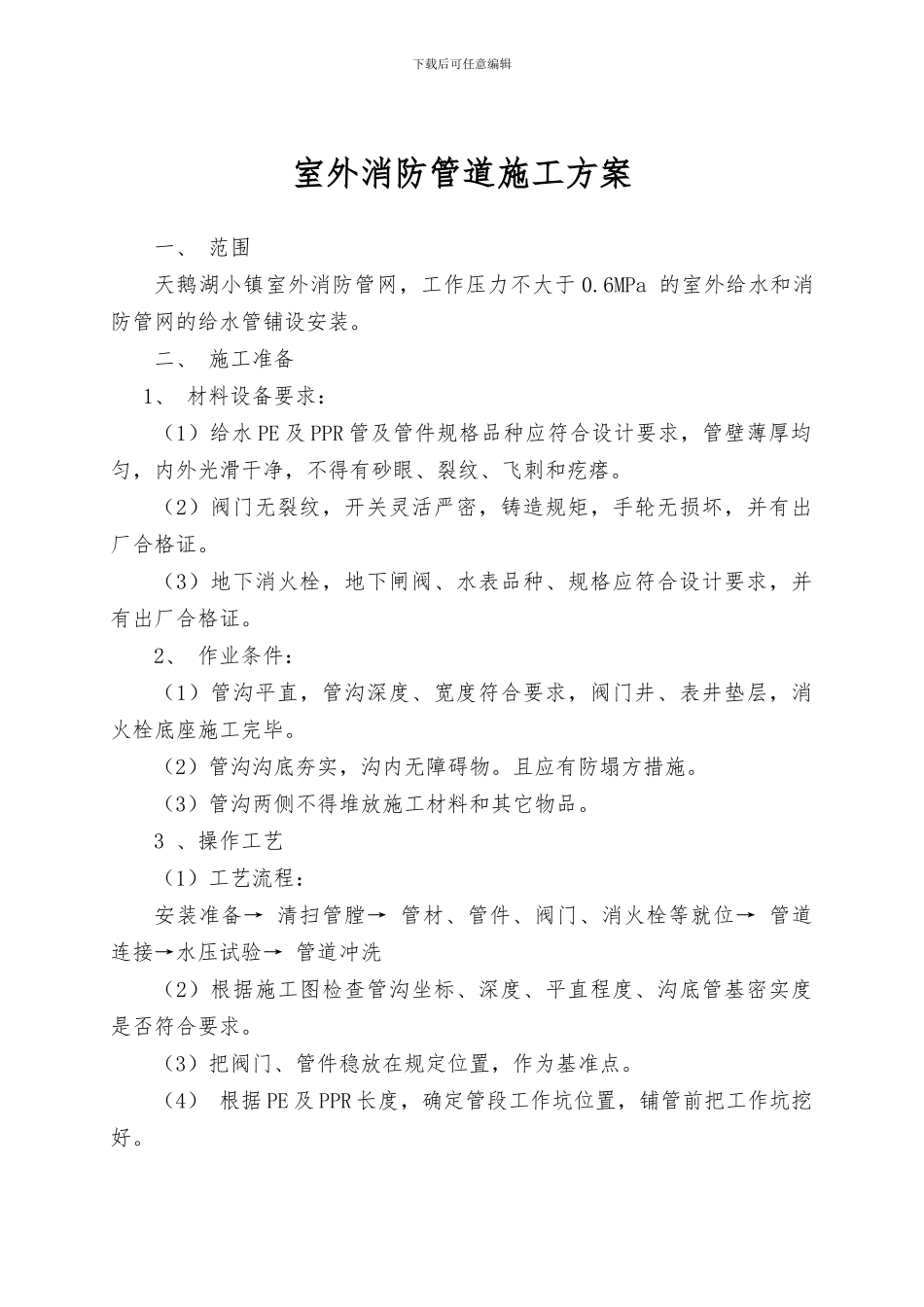

下载后可任意编辑室外消防管道施工方案一、 范围天鹅湖小镇室外消防管网，工作压力不大于 0.6MPa 的室外给水和消防管网的给水管铺设安装。二、 施工准备1、 材料设备要求：（1）给水 PE 及 PPR 管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑干净，不得有砂眼、裂纹、飞刺和疙瘩。（2）阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。（3）地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。2、 作业条件：（1）管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。（2）管沟沟底夯实，沟内无障碍物。且应有防塌方措施。（3）管沟两侧不得堆放施工材料和其它物品。3 、操作工艺（1）工艺流程：安装准备→ 清扫管膛→ 管材、管件、阀门、消火栓等就位→ 管道连接→水压试验→ 管道冲洗（2）根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。（3）把阀门、管件稳放在规定位置，作为基准点。（4） 根据 PE 及 PPR 长度，确定管段工作坑位置，铺管前把工作坑挖好。下载后可任意编辑（5） 用大绳把清扫后的铸铁管顺到沟底，清理承插口，然后对插安装管路，将承插接口顺直定位。（6）安装管件、阀门等应位置准确，阀杆要垂直向上。（7）室外地下消火栓底座下设有预制好的混凝土垫块或现浇混凝土垫层，下面的土层要求夯实。(图 1-41)。图 1-411—消火栓；2—弯头底座；3—法兰接管；4—圆形阀门井（8）单元水表安装：单元水表安装于表井底中心(见图 1-42)。图 1-42（9）水压试验：对已安装好的管道应进行水压试验，试验压力值按设计要求及施工法律规范规定确定。（10）管道冲洗：下载后可任意编辑管道安装完毕，验收前应进行冲洗，使水质达到规定干净要求。并请有关单位验收，作好管道冲洗验收记录。4 质量标准1、 保证项目：（1） 埋地管沟敷设管道的水压试验结果，必须符合设计要求和施工法律规范规定。检验方法：检查管网或分段试验记录。（2）管道及管道支座（墩），严禁铺设在冻土和未经处理的松土上。检验方法：观察检查或检查隐蔽工程记录。（3） 给水管网竣工验收前，必须对系统进行冲洗。检验方法：检查冲洗记录。2、基本项目：（1） 管道的坡度应符合设计要求。检验方法：用水准仪（水平尺）、拉线和尺量检查或检查测量记录。检验方法：观察和尺量检查。（2）阀门安装质量要求达到型号、规格、耐压强度和严密性试...
