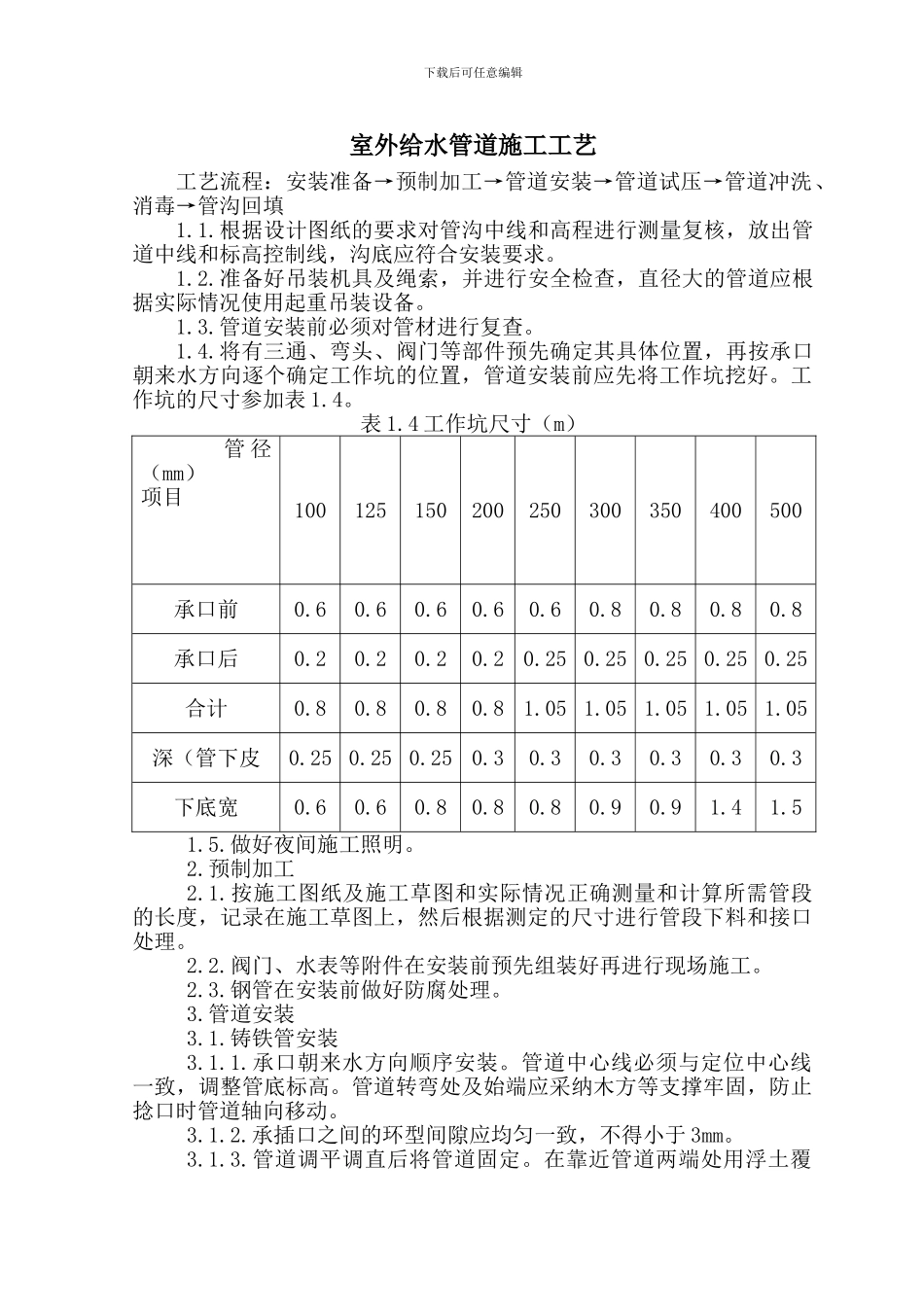

下载后可任意编辑室外给水管道施工工艺工艺流程：安装准备→预制加工→管道安装→管道试压→管道冲洗、消毒→管沟回填1.1.根据设计图纸的要求对管沟中线和高程进行测量复核，放出管道中线和标高控制线，沟底应符合安装要求。1.2.准备好吊装机具及绳索，并进行安全检查，直径大的管道应根据实际情况使用起重吊装设备。1.3.管道安装前必须对管材进行复查。1.4.将有三通、弯头、阀门等部件预先确定其具体位置，再按承口朝来水方向逐个确定工作坑的位置，管道安装前应先将工作坑挖好。工作坑的尺寸参加表 1.4。表 1.4 工作坑尺寸（m） 管 径（mm）项目100125150200250300350400500承口前0.60.60.60.60.60.80.80.80.8承口后0.20.20.20.20.25 0.25 0.25 0.25 0.25合计0.80.80.80.81.05 1.05 1.05 1.05 1.05深（管下皮0.25 0.25 0.250.30.30.30.30.30.3下底宽0.60.60.80.80.80.90.91.41.51.5.做好夜间施工照明。2.预制加工2.1.按施工图纸及施工草图和实际情况正确测量和计算所需管段的长度，记录在施工草图上，然后根据测定的尺寸进行管段下料和接口处理。2.2.阀门、水表等附件在安装前预先组装好再进行现场施工。2.3.钢管在安装前做好防腐处理。3.管道安装3.1.铸铁管安装3.1.1.承口朝来水方向顺序安装。管道中心线必须与定位中心线一致，调整管底标高。管道转弯处及始端应采纳木方等支撑牢固，防止捻口时管道轴向移动。3.1.2.承插口之间的环型间隙应均匀一致，不得小于 3mm。3.1.3.管道调平调直后将管道固定。在靠近管道两端处用浮土覆下载后可任意编辑盖，两侧夯实。所有临时预留接口要及时封堵。3.1.4.捻口时，将油麻绳拧成麻花状，用麻钎捻入承口内，一般捻口两圈半以上，约为承口深度的 1/3，使承口周围间隙均匀。将油麻捻实后进行捻灰（水灰比 1:9），要随填随捣，一般分两到三次完成。填满后用手锤打实，打满、灰口表面出现光泽为止。灰口捻完后应进行养护，用湿土覆盖或用麻绳等物缠住接口，定时浇水养护，一般养护48h，冬期应实行防冻措施。3.1.5.采纳青铅接口的给水铸铁管在承口油麻捻灰后，用定型卡箍或包有胶泥的麻绳贴紧承口，缝隙用胶泥抹严，将液面呈紫红色（温度约 500℃）的熔铅缓慢灌入承口，铅口应一次浇铸，凝固后立即拆除卡箍或泥模，用捻凿将承口捻实。3.1.6.采纳胶圈接口时，根据承口的深度在插口管端划出符合对口间隙的印记，将胶圈塞入承口胶圈槽内，胶圈内侧及插口涂抹肥皂水，然后将管段调平调直，用倒链等...
