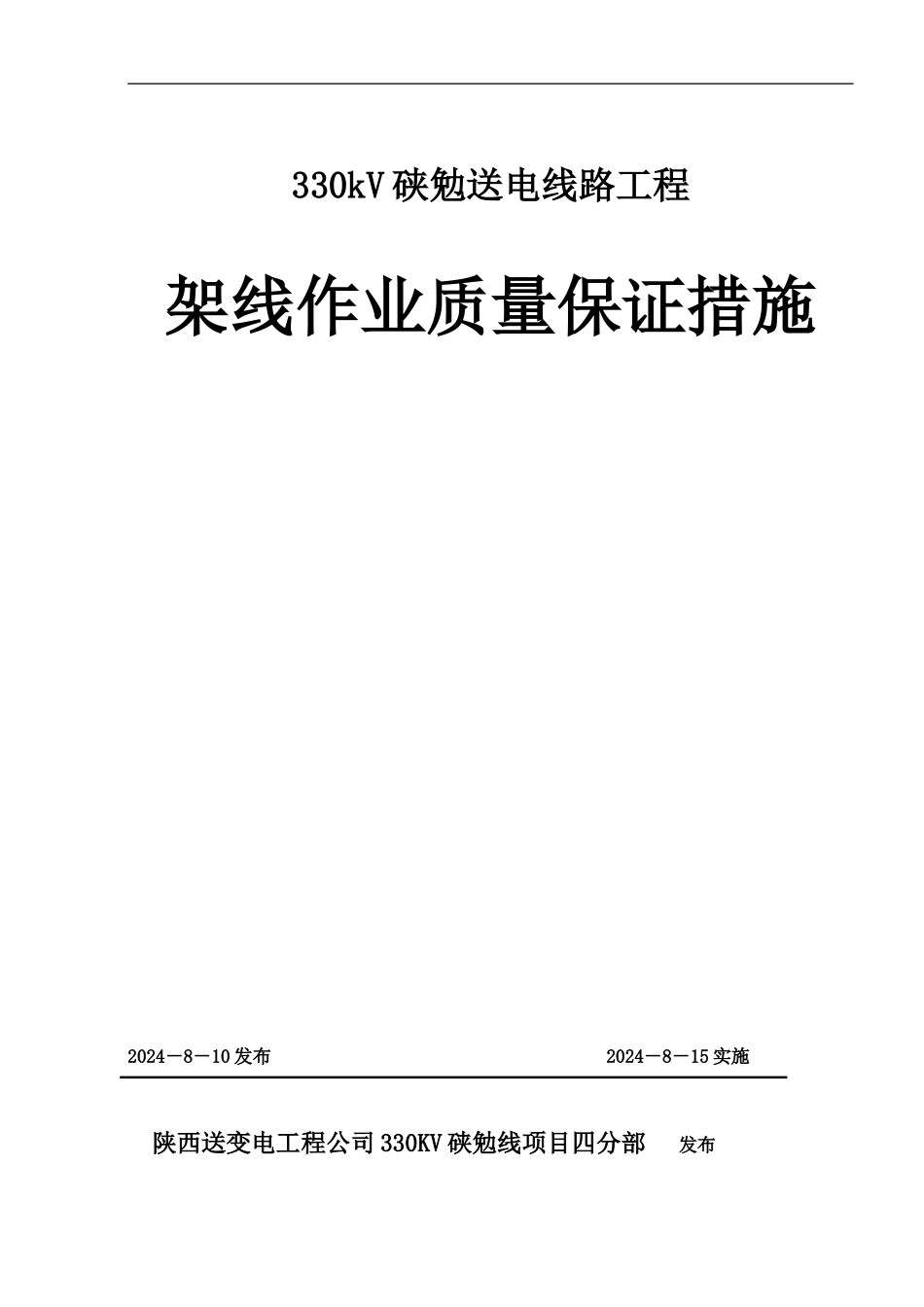

330kV 硖勉送电线路工程 架线作业质量保证措施2024－8－10 发布 2024－8－15 实施陕西送变电工程公司 330KV 硖勉线项目四分部 发布下载后可任意编辑批 准： 年 月 日审 核：年 月 日编 写：年 月 日----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑目 录一、目的与范围二、架线工程概况三、质量管理及质量保证组织机构四、质量控制与保证措施1、自购材料质量保证2、甲购材料质量保证3、过程检验4、检验仪表、仪器及量具的配备5、技术保证五、技术保证六、工程质量检验七、工程档案管理八、张力架线导地线保护措施----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、目的与范围为了严格质量管理，根据《330kv 硖勉送电线路工程质量计划》特编制本《架线施工质量保证措施》，在架线施工过程中执行本计划，使施工过程质量处于受控状态实现本工程创优的质量管理目标。二、架线工程施工概况1、概况：330kV 硖勉送电线路工程累计新建同塔双回线路长度 2×42.197km，放线施工标段 250#-323#，导线采纳国标 GB1179-83 中的 LGJ-300/40 型钢芯铝绞线，每相导线采纳双分裂水平排列方式，间距 400mm，本工程一根地线采纳 GJ-50 镀锌钢绞线，另一根地线采纳 48 芯 OPGW 光纤。2、线路施工方向： 硖石变（送电侧） 汉中变（受电侧）。3、设计气象条件： 本工程为西北三级气象区，设计最大风速 30m/s，覆冰厚度 10mm，最高气温+40℃，最低气温-30℃。4、污秽区划分:250#-308#为 I 级污秽区，309#-323#污秽等级为 II 级。5、绝缘子型号本线路耐张串均采纳玻璃绝缘子，250#-308#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采纳玻璃绝缘子，309#--323#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采纳硅橡胶合成绝缘子。250#-308#为 I 级污秽区，导线耐张串采纳 2×22×FC160/155 型玻璃绝缘子,导线悬垂单、双串采纳 22×FC10P/146 型绝缘子，跳线串采纳22×FC7P/146 型玻璃...
