小导管、大管棚施工方案VIP免费

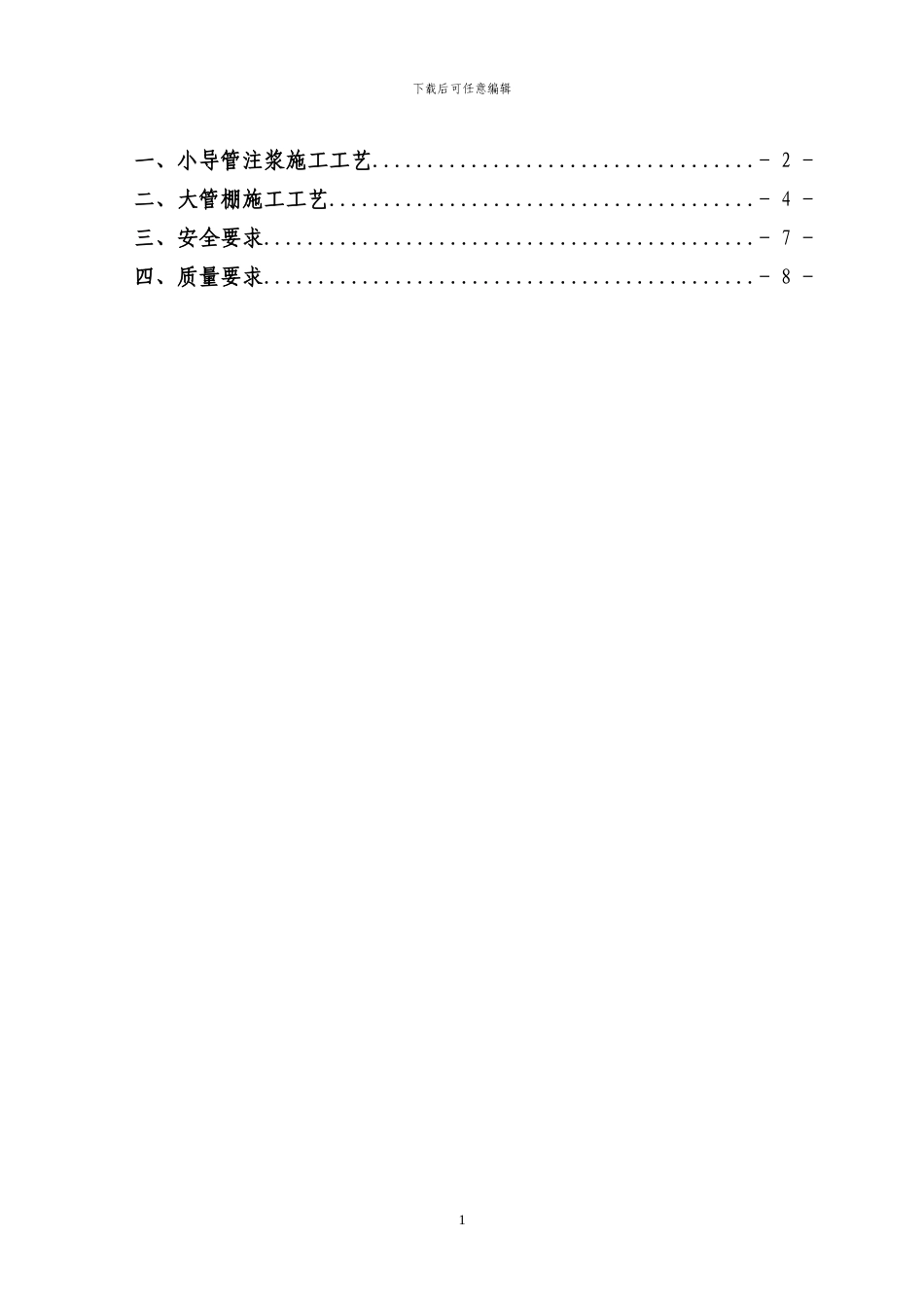

小导管、大管棚施工方案_第1页
1/15

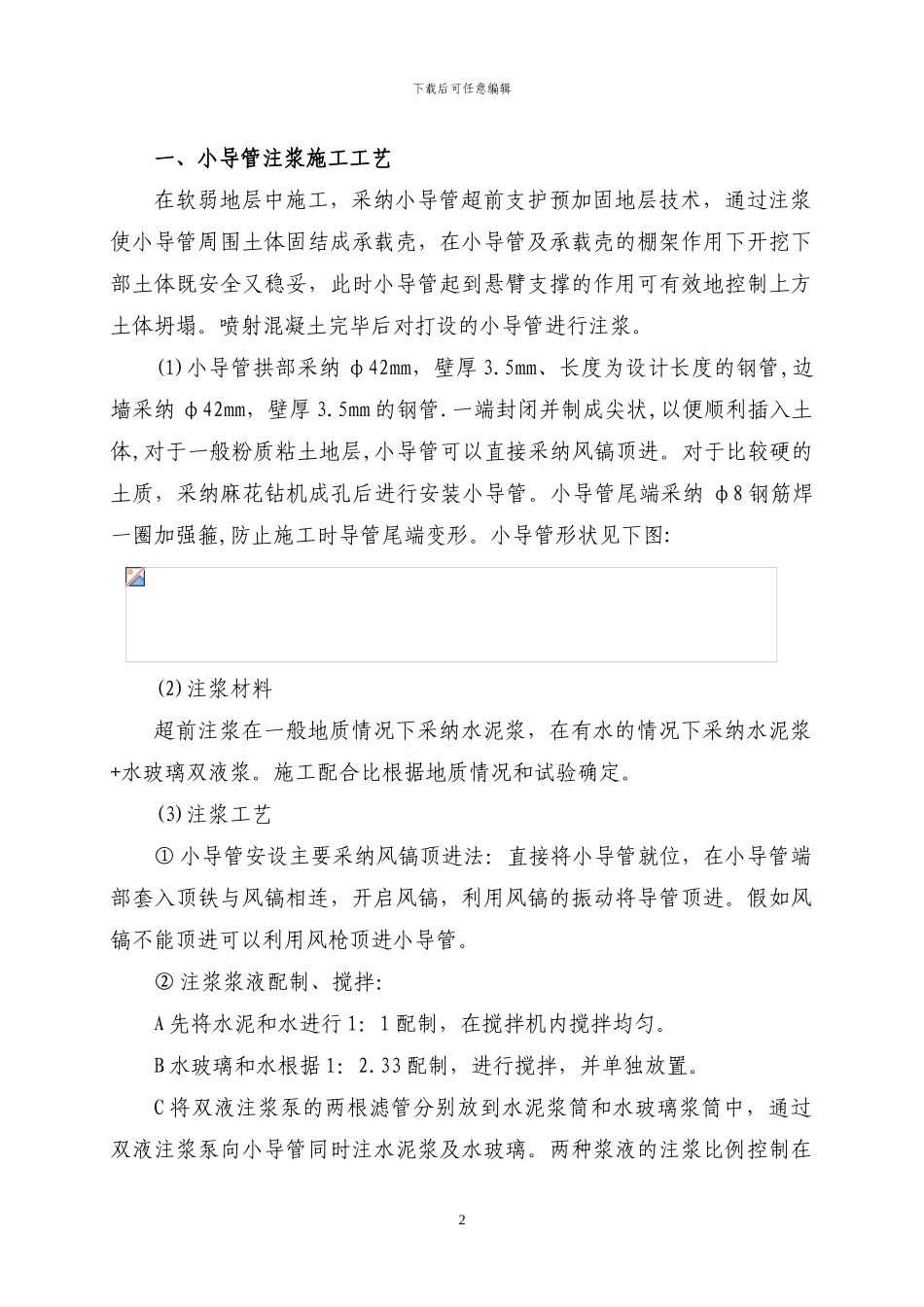

小导管、大管棚施工方案_第2页
2/15

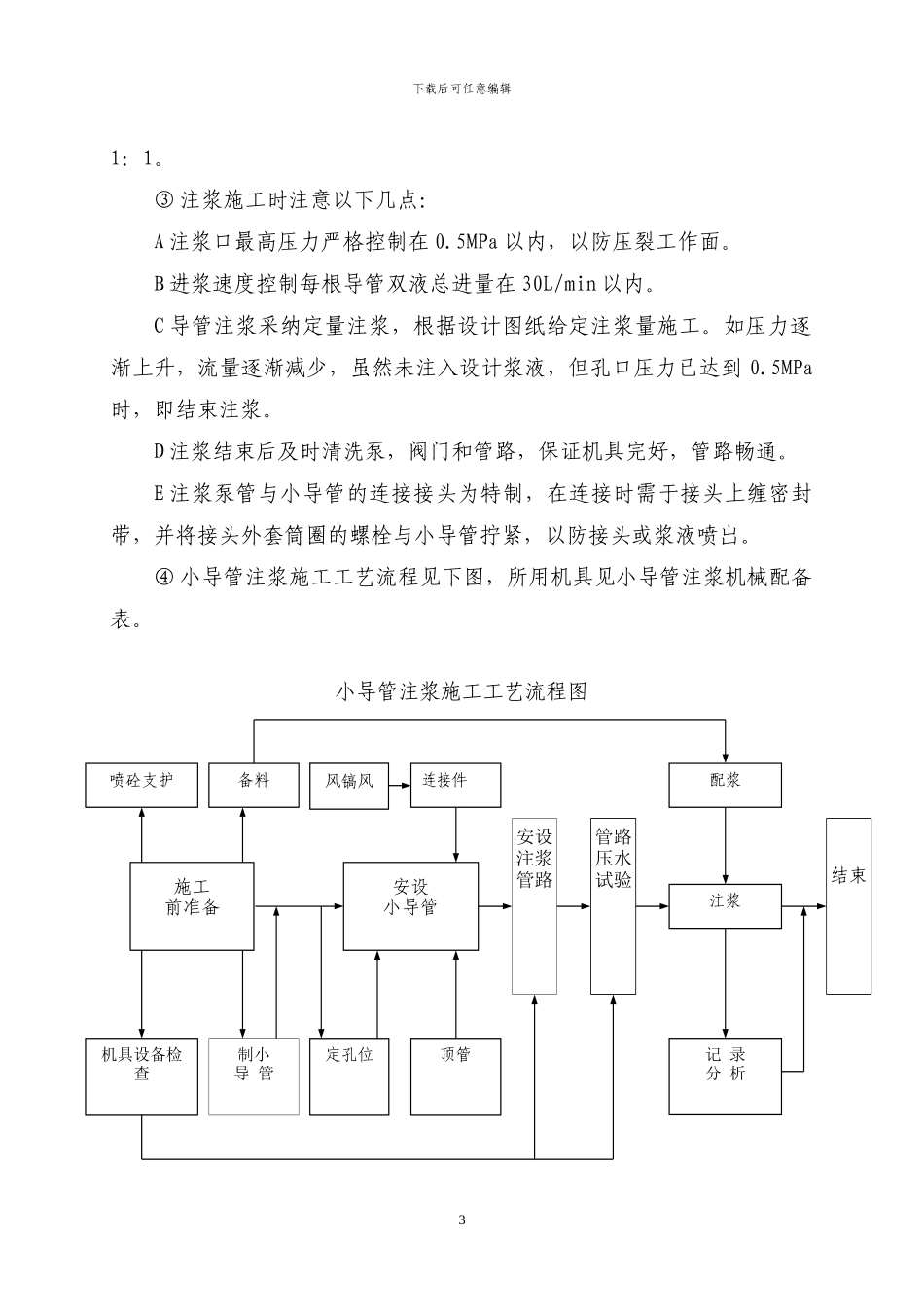

小导管、大管棚施工方案_第3页
3/15
下载后可任意编辑一、小导管注浆施工工艺...................................- 2 -二、大管棚施工工艺.......................................- 4 -三、安全要求.............................................- 7 -四、质量要求.............................................- 8 -1下载后可任意编辑一、小导管注浆施工工艺在软弱地层中施工,采纳小导管超前支护预加固地层技术,通过注浆使小导管周围土体固结成承载壳,在小导管及承载壳的棚架作用下开挖下部土体既安全又稳妥,此时小导管起到悬臂支撑的作用可有效地控制上方土体坍塌。喷射混凝土完毕后对打设的小导管进行注浆。(1)小导管拱部采纳 φ42mm,壁厚 3.5mm、长度为设计长度的钢管,边墙采纳 φ42mm,壁厚 3.5mm 的钢管.一端封闭并制成尖状,以便顺利插入土体,对于一般粉质粘土地层,小导管可以直接采纳风镐顶进。对于比较硬的土质,采纳麻花钻机成孔后进行安装小导管。小导管尾端采纳 φ8 钢筋焊一圈加强箍,防止施工时导管尾端变形。小导管形状见下图:(2)注浆材料超前注浆在一般地质情况下采纳水泥浆,在有水的情况下采纳水泥浆+水玻璃双液浆。施工配合比根据地质情况和试验确定。(3)注浆工艺① 小导管安设主要采纳风镐顶进法:直接将小导管就位,在小导管端部套入顶铁与风镐相连,开启风镐,利用风镐的振动将导管顶进。假如风镐不能顶进可以利用风枪顶进小导管。 ② 注浆浆液配制、搅拌:A 先将水泥和水进行 1:1 配制,在搅拌机内搅拌均匀。B 水玻璃和水根据 1:2.33 配制,进行搅拌,并单独放置。C 将双液注浆泵的两根滤管分别放到水泥浆筒和水玻璃浆筒中,通过双液注浆泵向小导管同时注水泥浆及水玻璃。两种浆液的注浆比例控制在2下载后可任意编辑1:1。③ 注浆施工时注意以下几点:A 注浆口最高压力严格控制在 0.5MPa 以内,以防压裂工作面。B 进浆速度控制每根导管双液总进量在 30L/min 以内。C 导管注浆采纳定量注浆,根据设计图纸给定注浆量施工。如压力逐渐上升,流量逐渐减少,虽然未注入设计浆液,但孔口压力已达到 0.5MPa时,即结束注浆。D 注浆结束后及时清洗泵,阀门和管路,保证机具完好,管路畅通。E 注浆泵管与小导管的连接接头为特制,在连接时需于接头上缠密封带,并将接头外套筒圈的螺栓与小导管拧紧,以防接头或浆液喷出。④ 小导管注浆施工工艺流程见下图,所用机具见小导管注浆机械配备表。 小导管注浆施工工艺流程图3喷...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

小导管、大管棚施工方案
