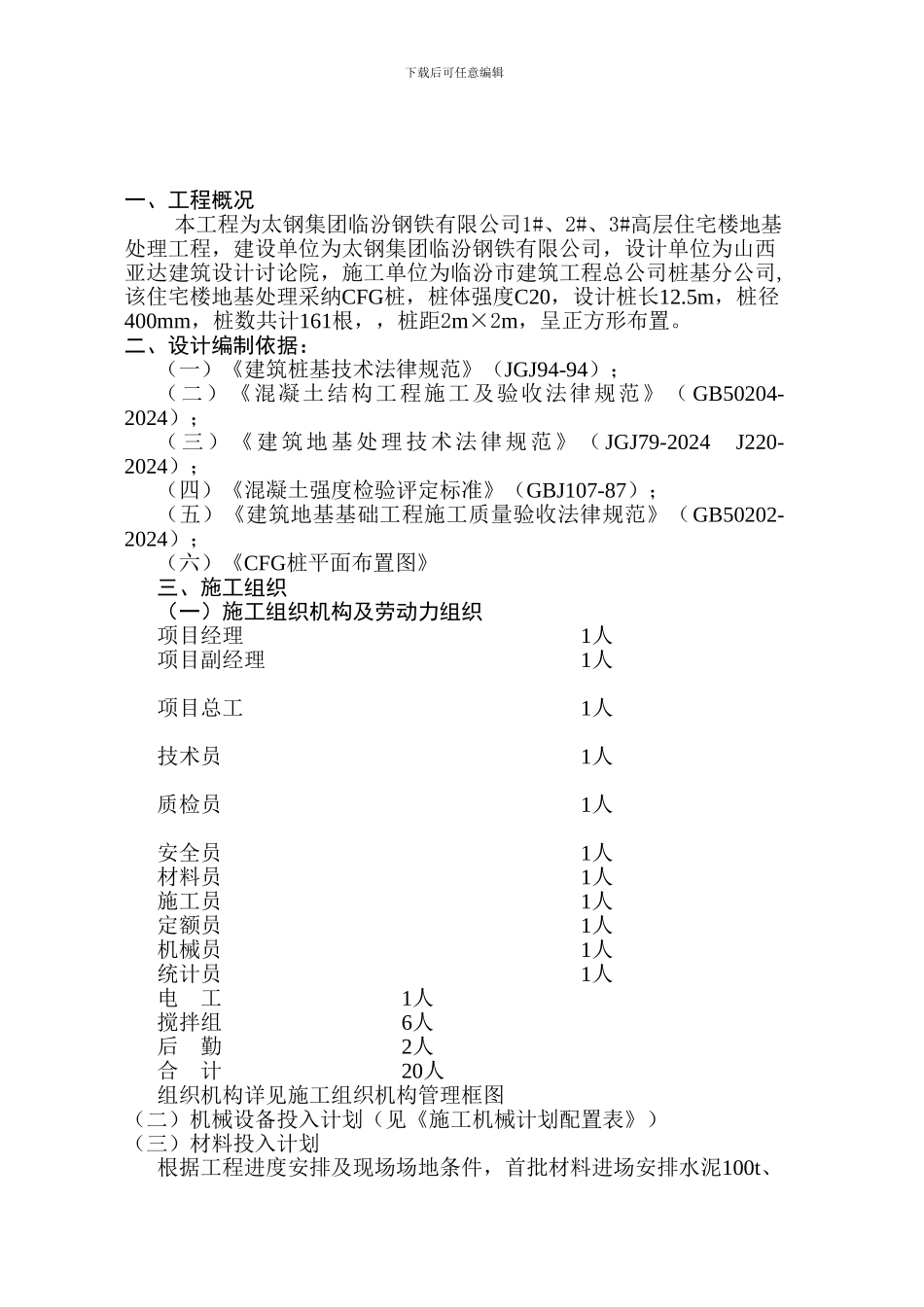

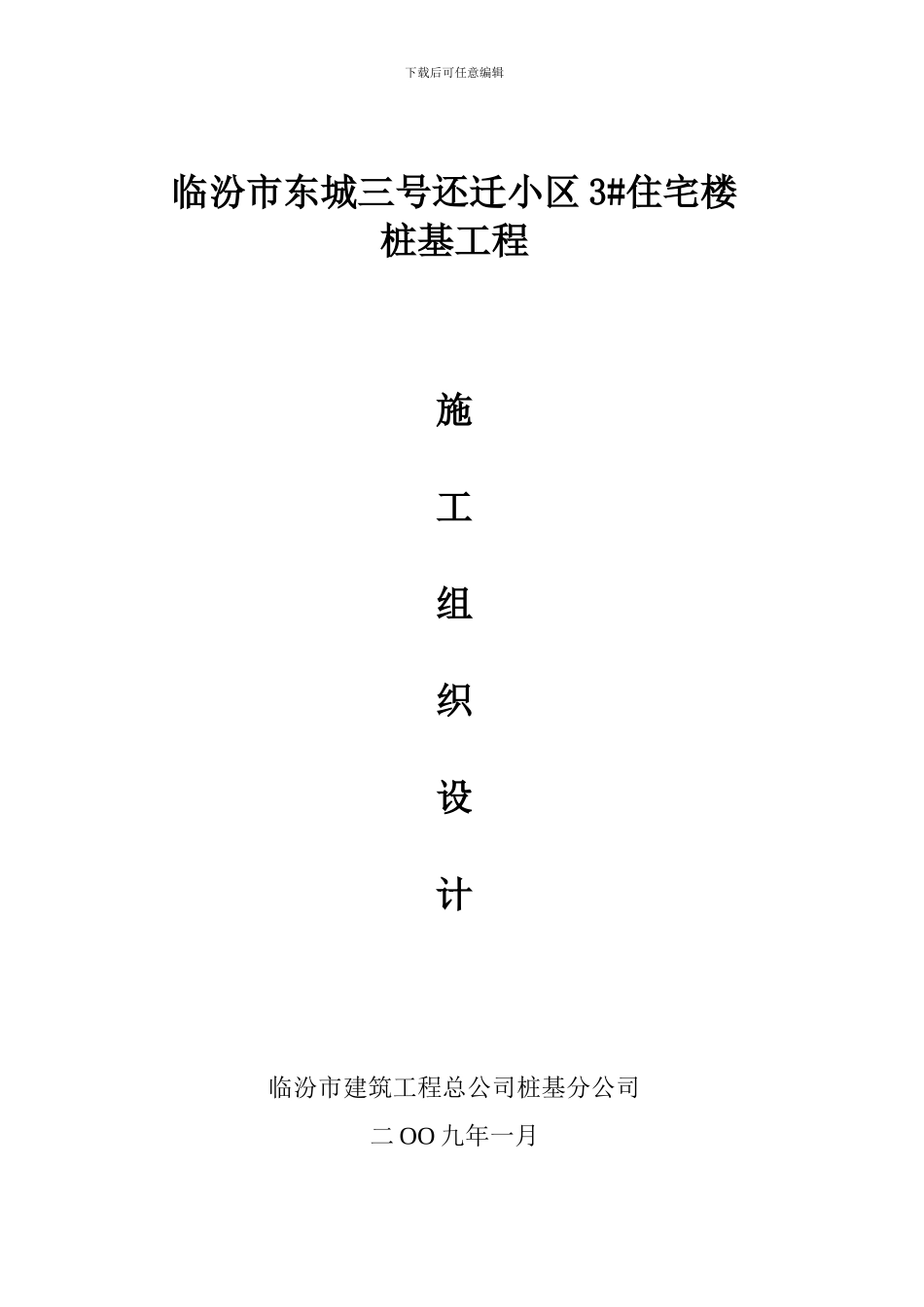

下载后可任意编辑临汾市东城三号还迁小区 3#住宅楼桩基工程施工组织设计临汾市建筑工程总公司桩基分公司二 OO 九年一月下载后可任意编辑一、工程概况本工程为太钢集团临汾钢铁有限公司1#、2#、3#高层住宅楼地基处理工程，建设单位为太钢集团临汾钢铁有限公司，设计单位为山西亚达建筑设计讨论院，施工单位为临汾市建筑工程总公司桩基分公司,该住宅楼地基处理采纳CFG桩，桩体强度C20，设计桩长12.5m，桩径400mm，桩数共计161根，，桩距2m×2m，呈正方形布置。二、设计编制依据：（一）《建筑桩基技术法律规范》（JGJ94-94）；（二）《混凝土结构工程施工及验收法律规范》（ GB50204-2024）；（三）《建筑地基处理技术法律规范》（ JGJ79-2024 J220-2024）；（四）《混凝土强度检验评定标准》（GBJ107-87）；（五）《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）；（六）《CFG桩平面布置图》三、施工组织（一）施工组织机构及劳动力组织项目经理 1人项目副经理 1人项目总工 1人技术员 1人质检员 1人安全员 1人材料员 1人施工员 1人定额员 1人机械员 1人统计员 1人 电 工 1人搅拌组 6人后 勤 2人合 计 20人组织机构详见施工组织机构管理框图（二）机械设备投入计划（见《施工机械计划配置表》）（三）材料投入计划根据工程进度安排及现场场地条件，首批材料进场安排水泥100t、下载后可任意编辑碎石400m3、中砂400m3，粉煤灰30t以后每日进水泥50t、碎石100m3、中砂90m3，粉煤灰10t。（四）施工进度计划 1、施工段划分为施工准备、桩基施工两个阶段，详见施工进度计划表。2、项目班子主要成员于设备进场前1日到位，其他人员与设备同时进场。3、钻机进场安装、调试3天。4、材料进场复检，混凝土配合比试制在进场后3日内完成。5、根据CFG桩工作量及施工设备能力，每日施工可完成60根，约840m，有效工期为24天。四、施工方案（一）工艺流程 根据设计要求及地层情况，本次施工采纳长螺旋钻孔，管内泵压混合料成桩工艺。工艺流程图见附图。（二）施工步骤本工程采纳长螺旋钻机回转成孔，泵压混合料压力灌注成桩。1、钻进成孔采纳ZD75型步履式长螺旋钻机一台，其工艺流程为：测量放线--桩机就位→稳定长螺旋双向矫正→慢速钻进→复查机架垂直度→继续钻进→做好记录→达到设计桩底标高为止。施工完毕后，根据现场情况，装载机铲泥时，铲台高10—20公分，保证桩质量。2、压灌成桩接通动力头上部高压胶管→边压灌边逐步...
