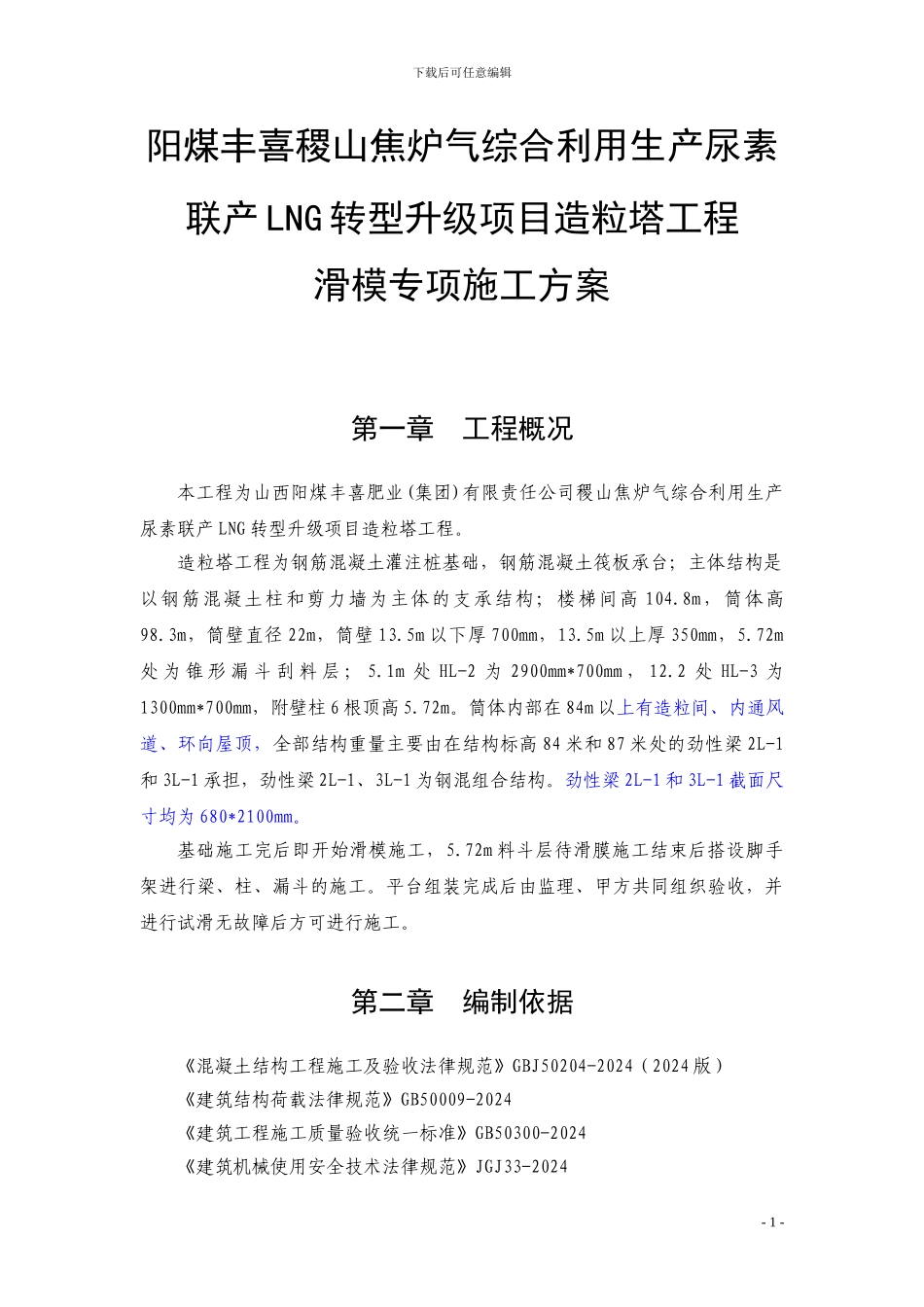

下载后可任意编辑阳煤丰喜稷山焦炉气综合利用生产尿素联产 LNG 转型升级项目造粒塔工程滑模专项施工方案第一章 工程概况本工程为山西阳煤丰喜肥业(集团)有限责任公司稷山焦炉气综合利用生产尿素联产 LNG 转型升级项目造粒塔工程。造粒塔工程为钢筋混凝土灌注桩基础,钢筋混凝土筏板承台;主体结构是以钢筋混凝土柱和剪力墙为主体的支承结构;楼梯间高 104.8m,筒体高98.3m,筒壁直径 22m,筒壁 13.5m 以下厚 700mm,13.5m 以上厚 350mm,5.72m处 为 锥 形 漏 斗 刮 料 层 ; 5.1m 处 HL-2 为 2900mm*700mm , 12.2 处 HL-3 为1300mm*700mm,附壁柱 6 根顶高 5.72m。筒体内部在 84m 以上有造粒间、内通风道、环向屋顶,全部结构重量主要由在结构标高 84 米和 87 米处的劲性梁 2L-1和 3L-1 承担,劲性梁 2L-1、3L-1 为钢混组合结构。劲性梁 2L-1 和 3L-1 截面尺寸均为 680*2100mm。基础施工完后即开始滑模施工,5.72m 料斗层待滑膜施工结束后搭设脚手架进行梁、柱、漏斗的施工。平台组装完成后由监理、甲方共同组织验收,并进行试滑无故障后方可进行施工。第二章 编制依据《混凝土结构工程施工及验收法律规范》GBJ50204-2024(2024 版)《建筑结构荷载法律规范》GB50009-2024 《建筑工程施工质量验收统一标准》GB50300-2024《建筑机械使用安全技术法律规范》JGJ33-2024- 1 -下载后可任意编辑《建筑施工安全检查标准》JGJ59-2024《施工现场临时用电安全技术法律规范》JGJ46—2024《施工安全检查标准》JGJ59—2024《建筑施工高处作业安全技术法律规范》JGJ80-91《滑动模板工程技术法律规范》GB50113-2024设计图纸及设计有关法律规范,并符合招标文件技术要求。第三章 施工部署一、施工方案:(一)施工总的原则:先滑模施工主体筒壁,拆除滑升平台后利用措施桁架先施工顶部结构,顶部结构施工完毕并拆除措施平台后,再施工独立柱、刮料层漏斗。(二)滑模顺序:先低后高,先升后降,筒体采纳柔性平台滑模连续滑升至筒顶结构顶部,然后由高到低,其他土建及配套工程穿插进行。(三)柔性平台特点:为保证工期和质量,对筒壁,附壁柱实行当前较为先进的柔性平台滑模工艺,其他部位仍采纳一般方法进行。柔性平台设有门字提升架、内外悬挑三脚架、内外吊架及水平辐射拉杆,中心钢盘等,具有如下特点:1.一次性投入费用极低,具有非常明显的经济效益。2.具有较强的适应性,可适用于所有筒体构筑物...
