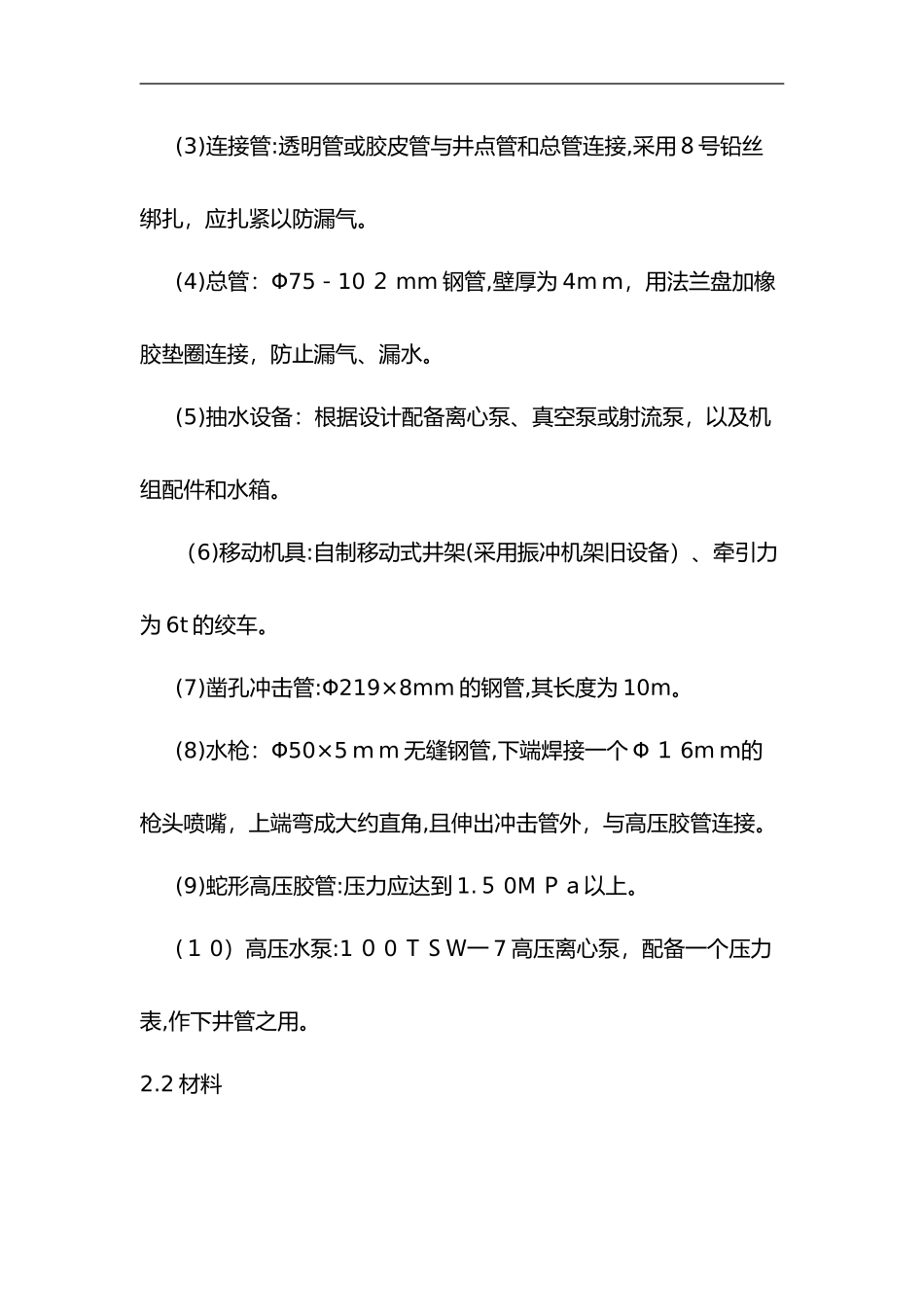

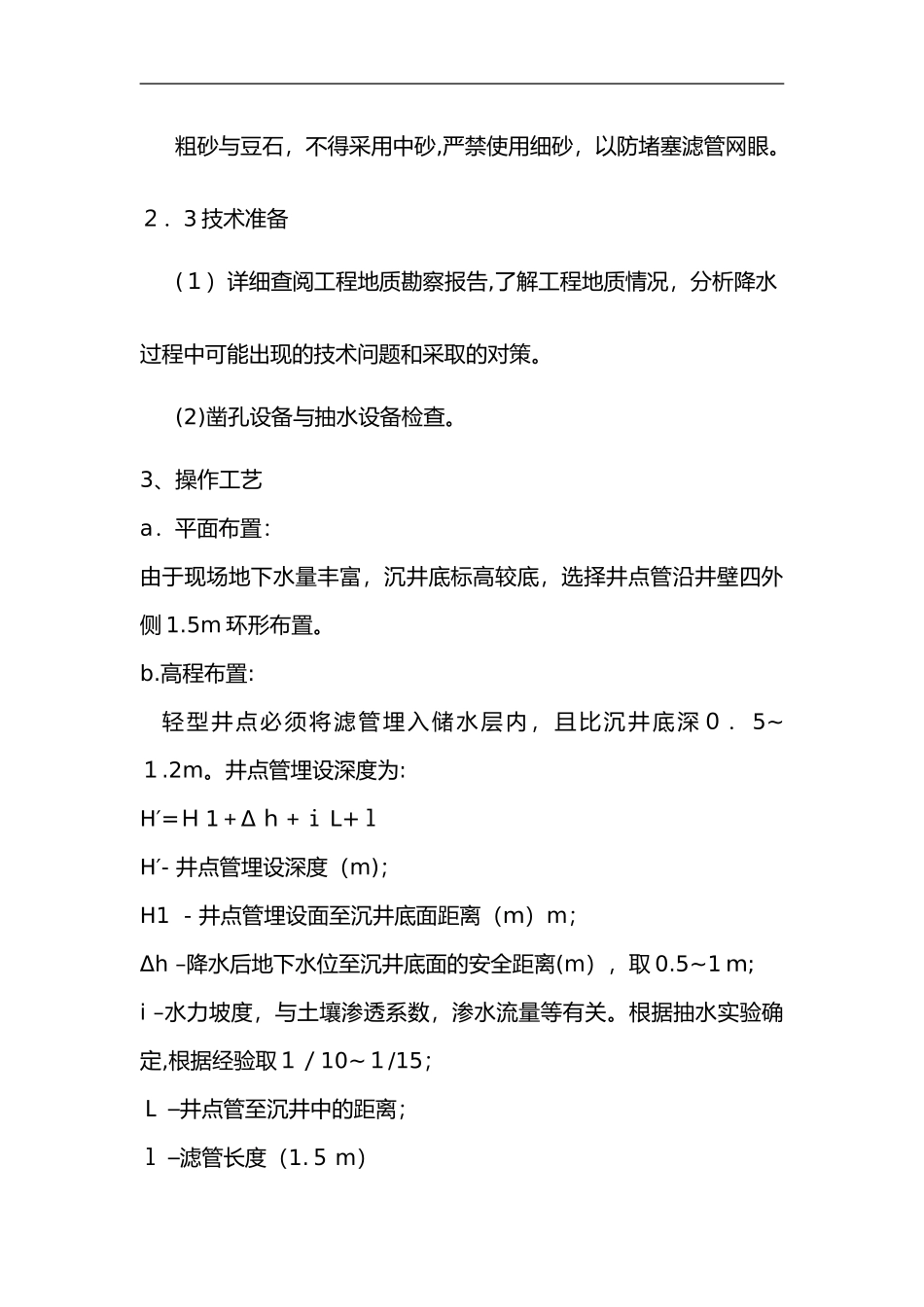

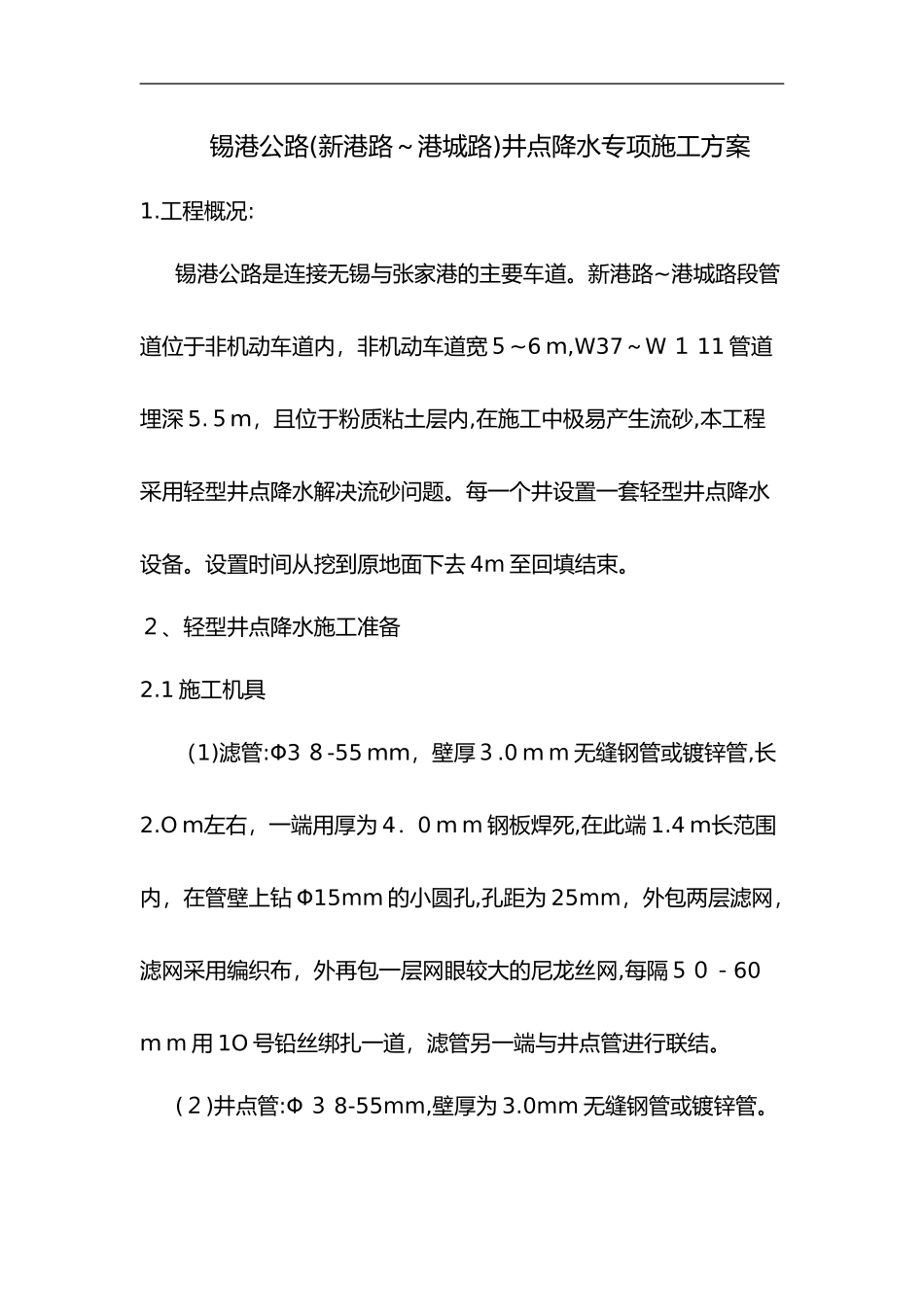

锡港公路(新港路～港城路)井点降水专项施工方案1.工程概况:锡港公路是连接无锡与张家港的主要车道。新港路~港城路段管道位于非机动车道内，非机动车道宽５~6ｍ,W37～W１11管道埋深5.５ｍ，且位于粉质粘土层内,在施工中极易产生流砂,本工程采用轻型井点降水解决流砂问题。每一个井设置一套轻型井点降水设备。设置时间从挖到原地面下去4m至回填结束。２、轻型井点降水施工准备2.1施工机具（1)滤管:Φ3８-55ｍｍ，壁厚３.0ｍm无缝钢管或镀锌管,长2.Oｍ左右，一端用厚为4．0ｍm钢板焊死,在此端1.4ｍ长范围内，在管壁上钻Φ15mm的小圆孔,孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网,每隔５０－60ｍm用1O号铅丝绑扎一道，滤管另一端与井点管进行联结。(２)井点管:Φ３8-55mm,壁厚为3.0mm无缝钢管或镀锌管。(3)连接管:透明管或胶皮管与井点管和总管连接,采用８号铅丝绑扎，应扎紧以防漏气。(4)总管：Φ75－10２mm钢管,壁厚为4mｍ，用法兰盘加橡胶垫圈连接，防止漏气、漏水。(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。（6)移动机具:自制移动式井架(采用振冲机架旧设备）、牵引力为6t的绞车。(7)凿孔冲击管:Φ219×8mm的钢管,其长度为10m。(8)水枪：Φ50×5ｍm无缝钢管,下端焊接一个Φ１6mｍ的枪头喷嘴，上端弯成大约直角,且伸出冲击管外，与高压胶管连接。(9)蛇形高压胶管:压力应达到1.５0MＰａ以上。(１0）高压水泵:1０0ＴＳＷ一7高压离心泵，配备一个压力表,作下井管之用。2.2材料粗砂与豆石，不得采用中砂,严禁使用细砂，以防堵塞滤管网眼。２．3技术准备(１）详细查阅工程地质勘察报告,了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。(2)凿孔设备与抽水设备检查。3、操作工艺a．平面布置：由于现场地下水量丰富，沉井底标高较底，选择井点管沿井壁四外侧1.5m环形布置。b.高程布置:轻型井点必须将滤管埋入储水层内，且比沉井底深０．5~１.2m。井点管埋设深度为:H′=Ｈ1＋Δｈ＋ｉL+ｌH′-井点管埋设深度（m)；H1-井点管埋设面至沉井底面距离（ｍ）m；Δh–降水后地下水位至沉井底面的安全距离(m），取0.5~1ｍ;i–水力坡度，与土壤渗透系数，渗水流量等有关。根据抽水实验确定,根据经验取１／10~１/15；Ｌ–井点管至沉井中的距离；ｌ–滤管长度（1.５m）c.总涌水量计算:按无压非完全井计算Q=１.3６6K(2H０-s）ｓ/(lgR-lgx0）式中H０–有效带深度(m），H0=1.85（s＇+l)s'-－原地下水位至滤管的距离;ｌ--滤管长度,2m工作坑H0=1.８5(s'+l)=１5．82m接收坑H０=１．８５（s'＋l)=13.78m抽水影响半径Ｒ工作坑R＝1.95ｓH０K接收坑R=1.９5ｓH0K（2)沉井假想半径x０工作坑ｘ０＝F／π接收坑x0=F／π(3）透系数K根据挖出的土为粉砂土,取K=3，实际根据现场抽水实验确定。d．单根井点管涌水量ｑ：q=65πｄlK(ｍ³/ｄ）式中d—滤管直径l—滤管长度e．井点管数量与间距:井点管所需根数n=１．２Q／q井点管间距D=2πr／(n-１)f.确定取水设备抽水采用真空泵一用一备。ｇ．施工工艺测量定位冲孔沉放井点管填滤料安装抽水设备试抽冲孔采用直径为50mm的冲水管,人工冲孔后再沉放井点管。冲孔水压采用0.６~1.２Ｍpa。所有井点管在地面以下０.5ｍ～1.0ｍ的深度内应用黏土填实，抽水时要经常检查有无漏气﹑淤塞等异常现象。井点管在沉井下沉和顶管施工时应保证连续不断抽水，并准备备用发电机。为保证连续抽水,为此要确保供电（双电源）,配备４0KW柴油发电机组和备用水泵。3.1井点安装３.1.1安装程序井点放线定位——安装高位水泵——凿孔安装埋设井点管——布置安装总管——井点管与总管连接——安装抽水设备——试抽与检查——正式投入降水程序。3.１.2井点管埋设(1)根据建设单位提供测量控制点，测量放线确定井点位置,然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水,埋管时灌砂,并用水沟将小坑与集水坑连接，以便于排泄多余水。(2)用绞车将简易井架移到井点位置,将套管水枪对准井点位置，启动高压水泵，水压控制在Ｏ.4－0．８Ｍｐa，在水枪高压水射流冲击下套管开始下沉,并不断地升降套管与水枪。一般含砂的粘土,...
