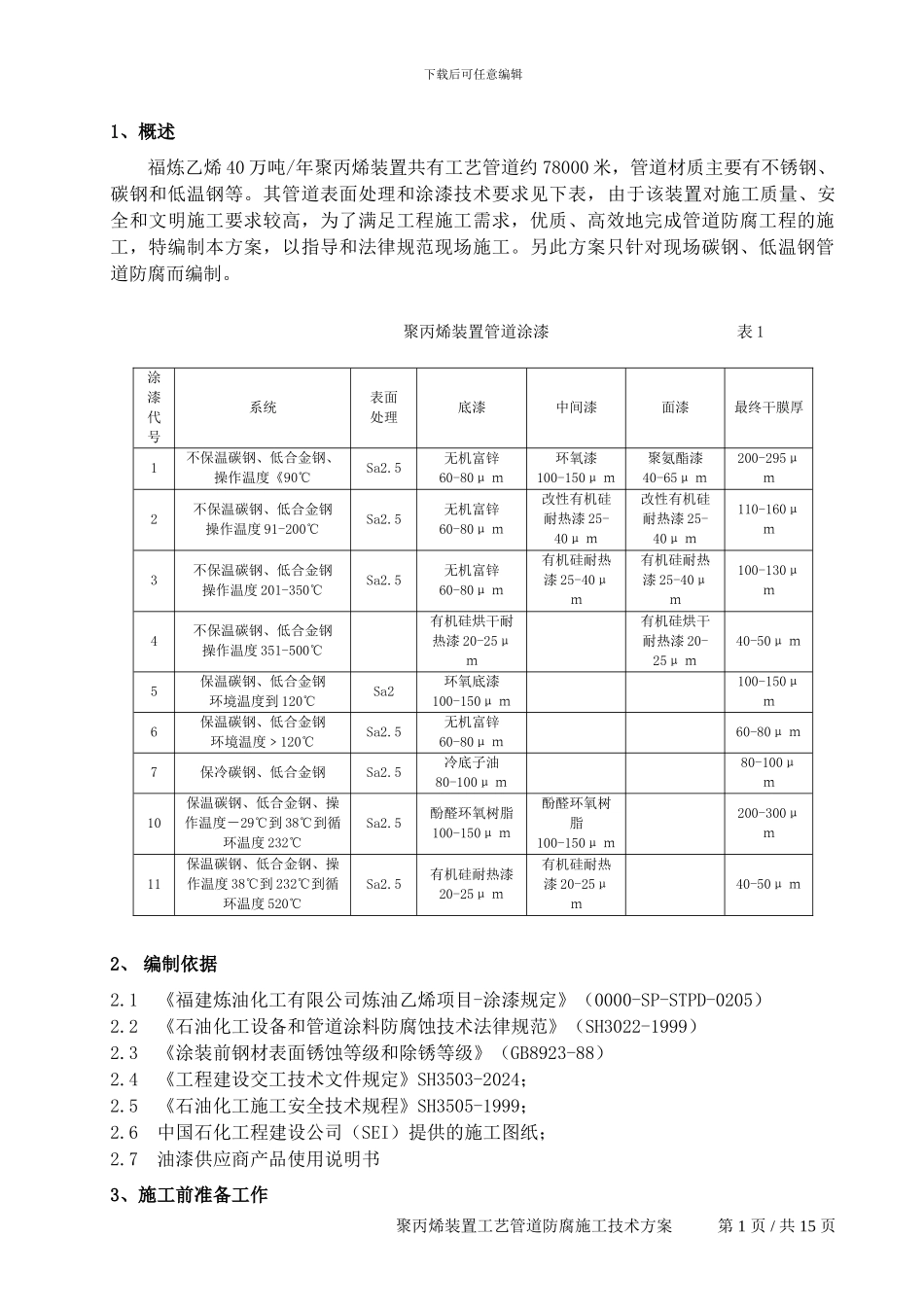

下载后可任意编辑1、概述福炼乙烯 40 万吨/年聚丙烯装置共有工艺管道约 78000 米，管道材质主要有不锈钢、碳钢和低温钢等。其管道表面处理和涂漆技术要求见下表，由于该装置对施工质量、安全和文明施工要求较高，为了满足工程施工需求，优质、高效地完成管道防腐工程的施工，特编制本方案，以指导和法律规范现场施工。另此方案只针对现场碳钢、低温钢管道防腐而编制。涂漆代号系统表面处理底漆中间漆面漆最终干膜厚1不保温碳钢、低合金钢、操作温度《90℃Sa2.5无机富锌60-80μ ｍ环氧漆100-150μ ｍ聚氨酯漆40-65μ ｍ200-295μｍ2不保温碳钢、低合金钢操作温度 91-200℃Sa2.5无机富锌60-80μ ｍ改性有机硅耐热漆 25-40μ ｍ改性有机硅耐热漆 25-40μ ｍ110-160μｍ3不保温碳钢、低合金钢操作温度 201-350℃Sa2.5无机富锌60-80μ ｍ有机硅耐热漆 25-40μｍ有机硅耐热漆 25-40μｍ100-130μｍ4不保温碳钢、低合金钢操作温度 351-500℃有机硅烘干耐热漆 20-25μｍ有机硅烘干耐热漆 20-25μ ｍ40-50μ ｍ5保温碳钢、低合金钢环境温度到 120℃Sa2环氧底漆100-150μ ｍ100-150μｍ6保温碳钢、低合金钢环境温度﹥120℃Sa2.5无机富锌60-80μ ｍ60-80μ ｍ7保冷碳钢、低合金钢Sa2.5冷底子油80-100μ ｍ80-100μｍ10保温碳钢、低合金钢、操作温度－29℃到 38℃到循环温度 232℃Sa2.5酚醛环氧树脂100-150μ ｍ酚醛环氧树脂100-150μ ｍ200-300μｍ11保温碳钢、低合金钢、操作温度 38℃到 232℃到循环温度 520℃Sa2.5有机硅耐热漆20-25μ ｍ有机硅耐热漆 20-25μｍ40-50μ ｍ2、 编制依据 2.1 《福建炼油化工有限公司炼油乙烯项目-涂漆规定》（0000-SP-STPD-0205）2.2 《石油化工设备和管道涂料防腐蚀技术法律规范》（SH3022-1999） 2.3 《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）2.4 《工程建设交工技术文件规定》SH3503-2024；2.5 《石油化工施工安全技术规程》SH3505-1999；2.6 中国石化工程建设公司（SEI）提供的施工图纸；2.7 油漆供应商产品使用说明书3、施工前准备工作聚丙烯装置工艺管道防腐施工技术方案 第 1 页 / 共 15 页聚丙烯装置管道涂漆表表 1下载后可任意编辑3.1 施工前技术人员将管道防腐的施工方法和技术要求向施工人员进行技术交底。3.2 施工前检查设备机具的完好性和绝缘性。3.3 配备专职电工检查现场机具照明等用电设施。3.4 到货的防腐材料在自检合格后，及时向主...
