工艺管线防腐保温施工方案VIP专享VIP免费

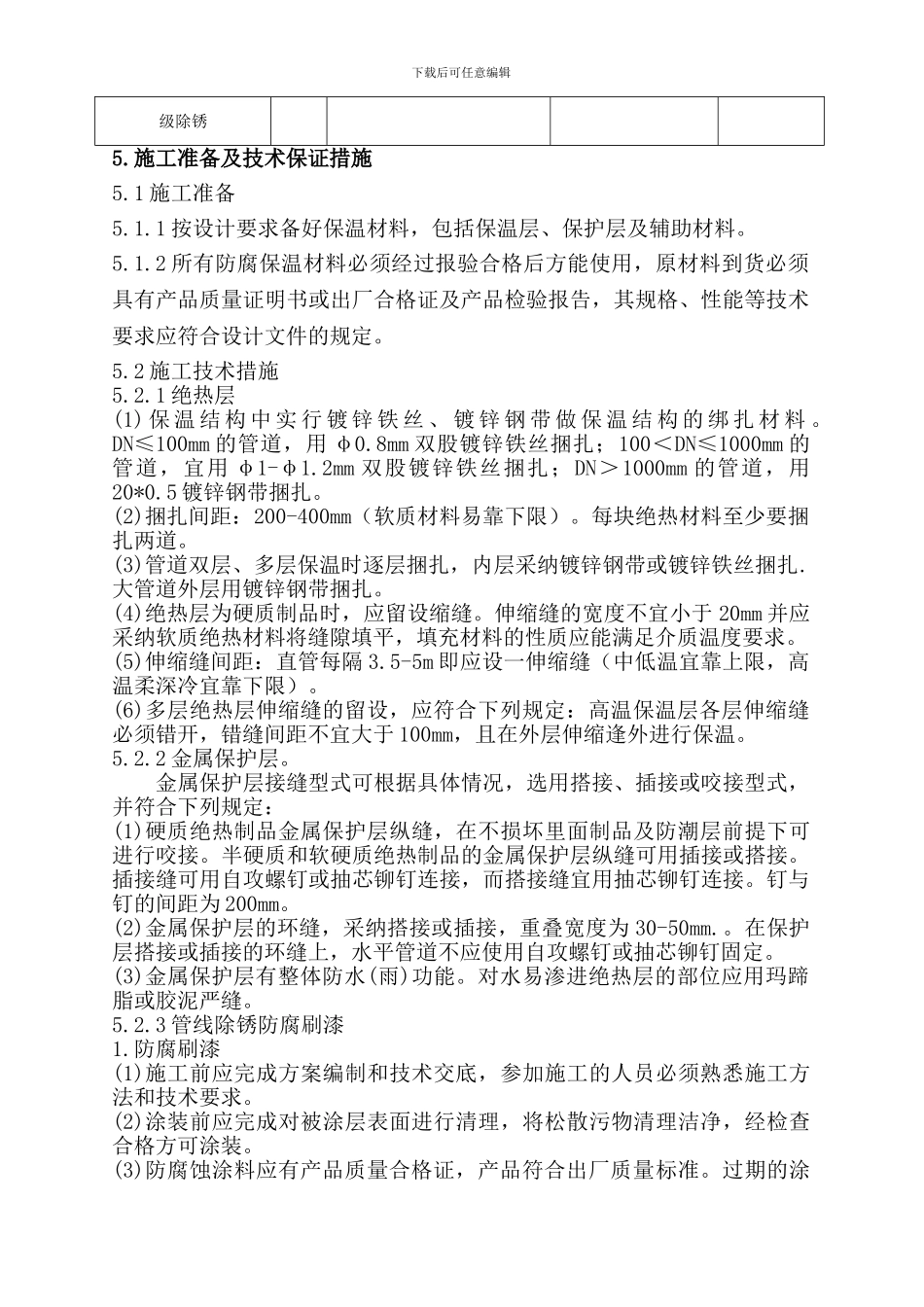

下载后可任意编辑编制依据2.2《工业设备及管道绝热工程施工及验收法律规范》GB50126-20242.3《石油化工设备和管道涂料防腐技术法律规范》SH3022-19992.4《涂装前钢材表面腐蚀等级和除锈等级》GB8923-19882.5《石油化工设备和管道隔热设计法律规范》SH3010-20003.组织机构4.施工工艺4.1 管线防腐保温 漆膜结构及厚度温度及除锈等级遍数漆料名称单层膜厚(μm)总厚度(μm)小于 100℃管线 St3 级除锈2云铁醇酸防锈漆3570小于 200℃管线 Sa2.5 级除锈2环氧有机硅耐热底漆20～25504.2 管线防腐漆膜结构及厚度温度及除锈等级遍数漆料名称单层膜厚(μm)总厚度(μm)小于 100℃管线 St3 级除锈2云铁醇酸防锈漆35120大于 100℃管线 Sa2.53环氧有机硅耐热底漆20～25120开始底面处理搭架子镀锌铁皮安装拆架子刷底漆交工验收开始底面处理搭架子拆架子刷底漆交工验收包壳刷面漆下载后可任意编辑级除锈5.施工准备及技术保证措施5.1 施工准备5.1.1 按设计要求备好保温材料，包括保温层、保护层及辅助材料。5.1.2 所有防腐保温材料必须经过报验合格后方能使用，原材料到货必须具有产品质量证明书或出厂合格证及产品检验报告，其规格、性能等技术要求应符合设计文件的规定。5.2 施工技术措施5.2.1 绝热层(1) 保 温 结 构 中 实 行 镀 锌 铁 丝 、 镀 锌 钢 带 做 保 温 结 构 的 绑 扎 材 料 。DN≤100mm 的管道，用 φ0.8mm 双股镀锌铁丝捆扎；100＜DN≤1000mm 的管道，宜用 φ1-φ1.2mm 双股镀锌铁丝捆扎；DN＞1000mm 的管道，用20*0.5 镀锌钢带捆扎。(2)捆扎间距：200-400mm（软质材料易靠下限）。每块绝热材料至少要捆扎两道。(3)管道双层、多层保温时逐层捆扎，内层采纳镀锌钢带或镀锌铁丝捆扎.大管道外层用镀锌钢带捆扎。(4)绝热层为硬质制品时，应留设缩缝。伸缩缝的宽度不宜小于 20mm 并应采纳软质绝热材料将缝隙填平，填充材料的性质应能满足介质温度要求。(5)伸缩缝间距：直管每隔 3.5-5m 即应设一伸缩缝（中低温宜靠上限，高温柔深冷宜靠下限）。(6)多层绝热层伸缩缝的留设，应符合下列规定：高温保温层各层伸缩缝必须错开，错缝间距不宜大于 100mm，且在外层伸缩逢外进行保温。5.2.2 金属保护层。金属保护层接缝型式可根据具体情况，选用搭接、插接或咬接型式，并符合下列规定：(1)硬质绝热制品金属保护层纵缝，在不损坏里面制品及防潮层前提下可进行咬接。半硬质和软硬质绝热制品的金属保护...
