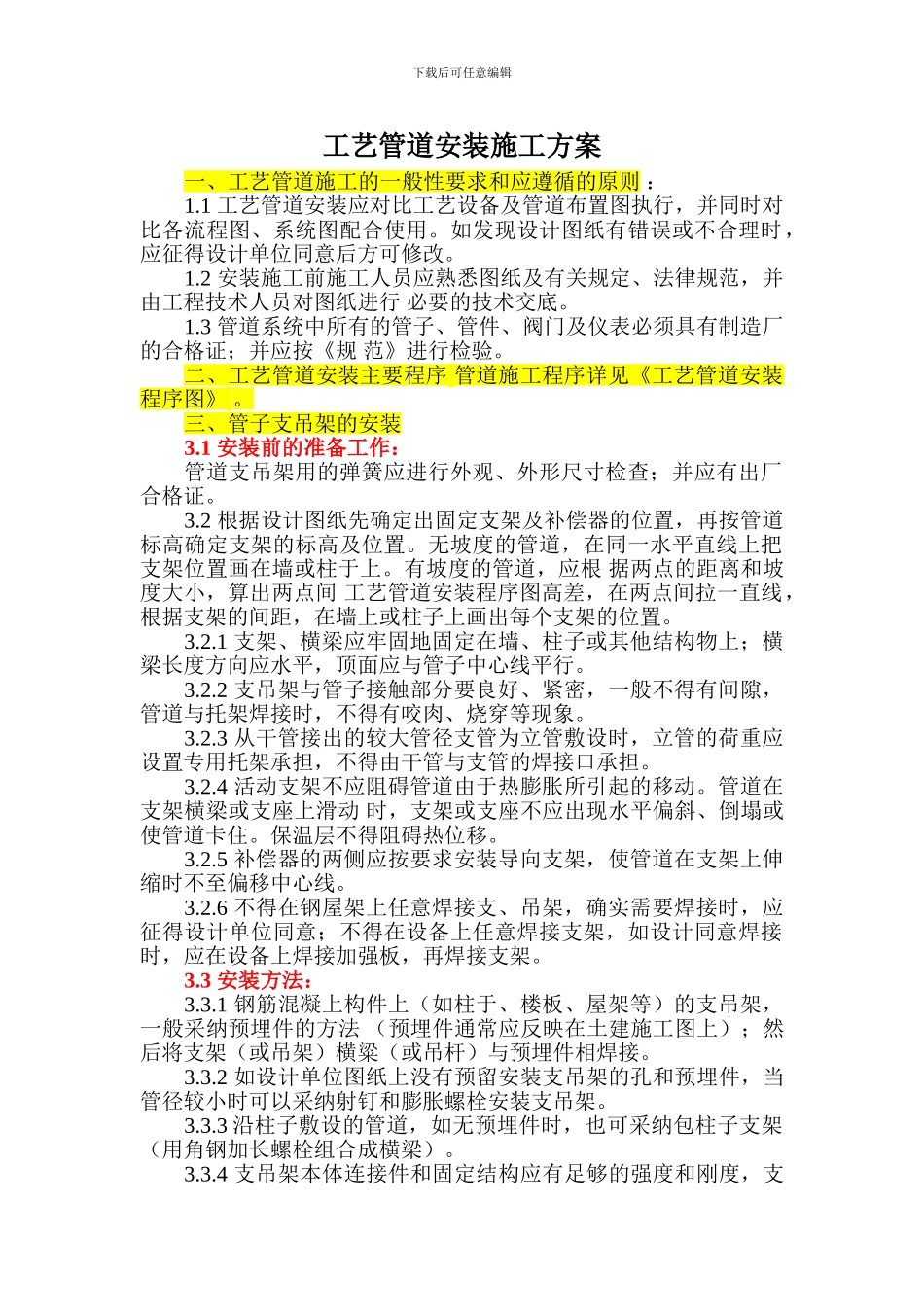

下载后可任意编辑工艺管道安装施工方案一、工艺管道施工的一般性要求和应遵循的原则 ：1.1 工艺管道安装应对比工艺设备及管道布置图执行，并同时对比各流程图、系统图配合使用。如发现设计图纸有错误或不合理时，应征得设计单位同意后方可修改。 1.2 安装施工前施工人员应熟悉图纸及有关规定、法律规范，并由工程技术人员对图纸进行 必要的技术交底。1.3 管道系统中所有的管子、管件、阀门及仪表必须具有制造厂的合格证；并应按《规 范》进行检验。 二、工艺管道安装主要程序 管道施工程序详见《工艺管道安装程序图》 。三、管子支吊架的安装 3.1 安装前的准备工作： 管道支吊架用的弹簧应进行外观、外形尺寸检查；并应有出厂合格证。 3.2 根据设计图纸先确定出固定支架及补偿器的位置，再按管道标高确定支架的标高及位置。无坡度的管道，在同一水平直线上把支架位置画在墙或柱于上。有坡度的管道，应根 据两点的距离和坡度大小，算出两点间 工艺管道安装程序图高差，在两点间拉一直线，根据支架的间距，在墙上或柱子上画出每个支架的位置。 3.2.1 支架、横梁应牢固地固定在墙、柱子或其他结构物上；横梁长度方向应水平，顶面应与管子中心线平行。 3.2.2 支吊架与管子接触部分要良好、紧密，一般不得有间隙，管道与托架焊接时，不得有咬肉、烧穿等现象。 3.2.3 从干管接出的较大管径支管为立管敷设时，立管的荷重应设置专用托架承担，不得由干管与支管的焊接口承担。 3.2.4 活动支架不应阻碍管道由于热膨胀所引起的移动。管道在支架横梁或支座上滑动 时，支架或支座不应出现水平偏斜、倒塌或使管道卡住。保温层不得阻碍热位移。3.2.5 补偿器的两侧应按要求安装导向支架，使管道在支架上伸缩时不至偏移中心线。 3.2.6 不得在钢屋架上任意焊接支、吊架，确实需要焊接时，应征得设计单位同意；不得在设备上任意焊接支架，如设计同意焊接时，应在设备上焊接加强板，再焊接支架。 3.3 安装方法： 3.3.1 钢筋混凝上构件上（如柱于、楼板、屋架等）的支吊架，一般采纳预埋件的方法 （预埋件通常应反映在土建施工图上）；然后将支架（或吊架）横粱（或吊杆）与预埋件相焊接。 3.3.2 如设计单位图纸上没有预留安装支吊架的孔和预埋件，当管径较小时可以采纳射钉和膨胀螺栓安装支吊架。 3.3.3 沿柱子敷设的管道，如无预埋件时，也可采纳包柱子支架（用角钢加长螺栓组合成横梁）。 3.3.4 支吊架本体连接件和固定结构...
