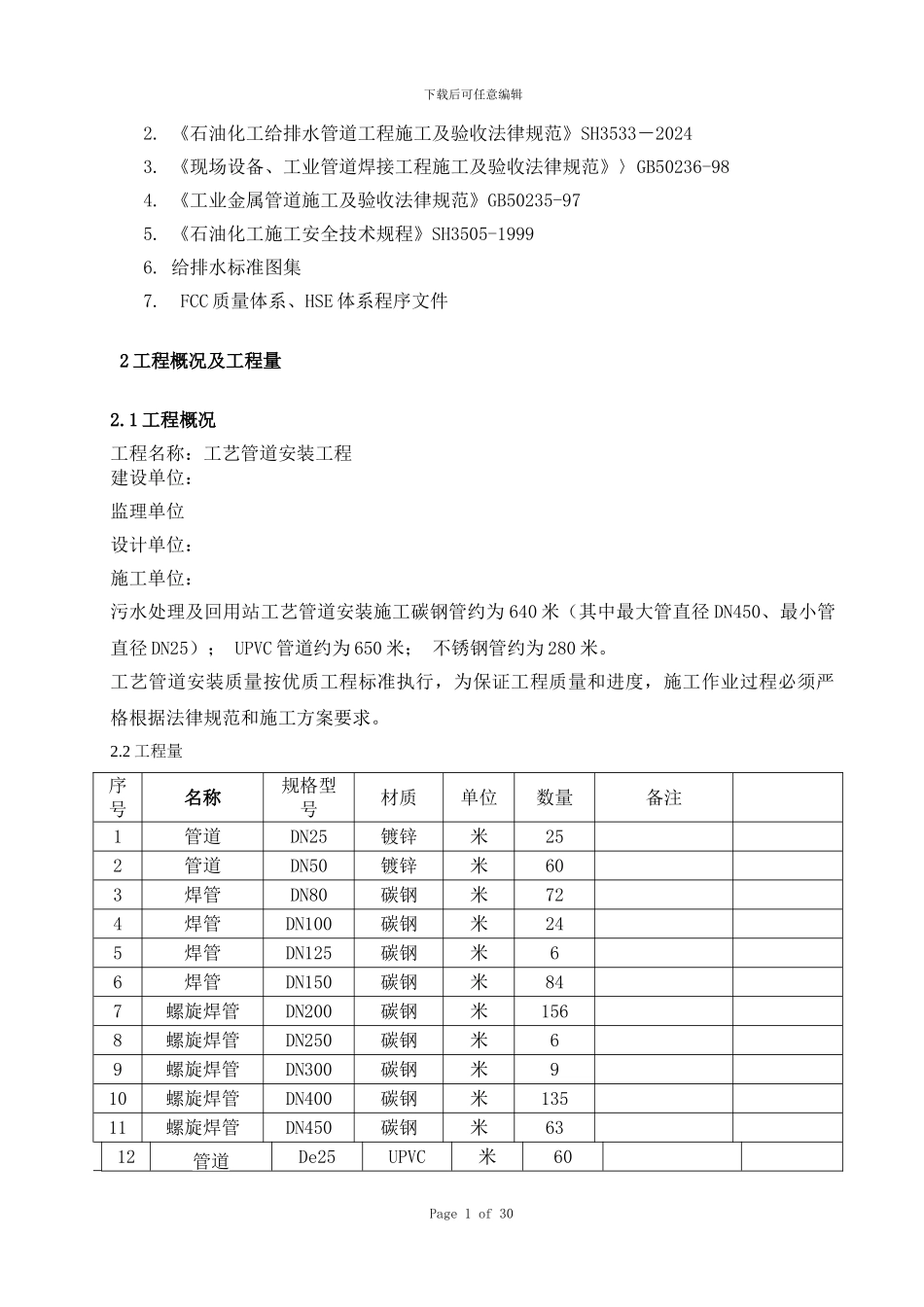

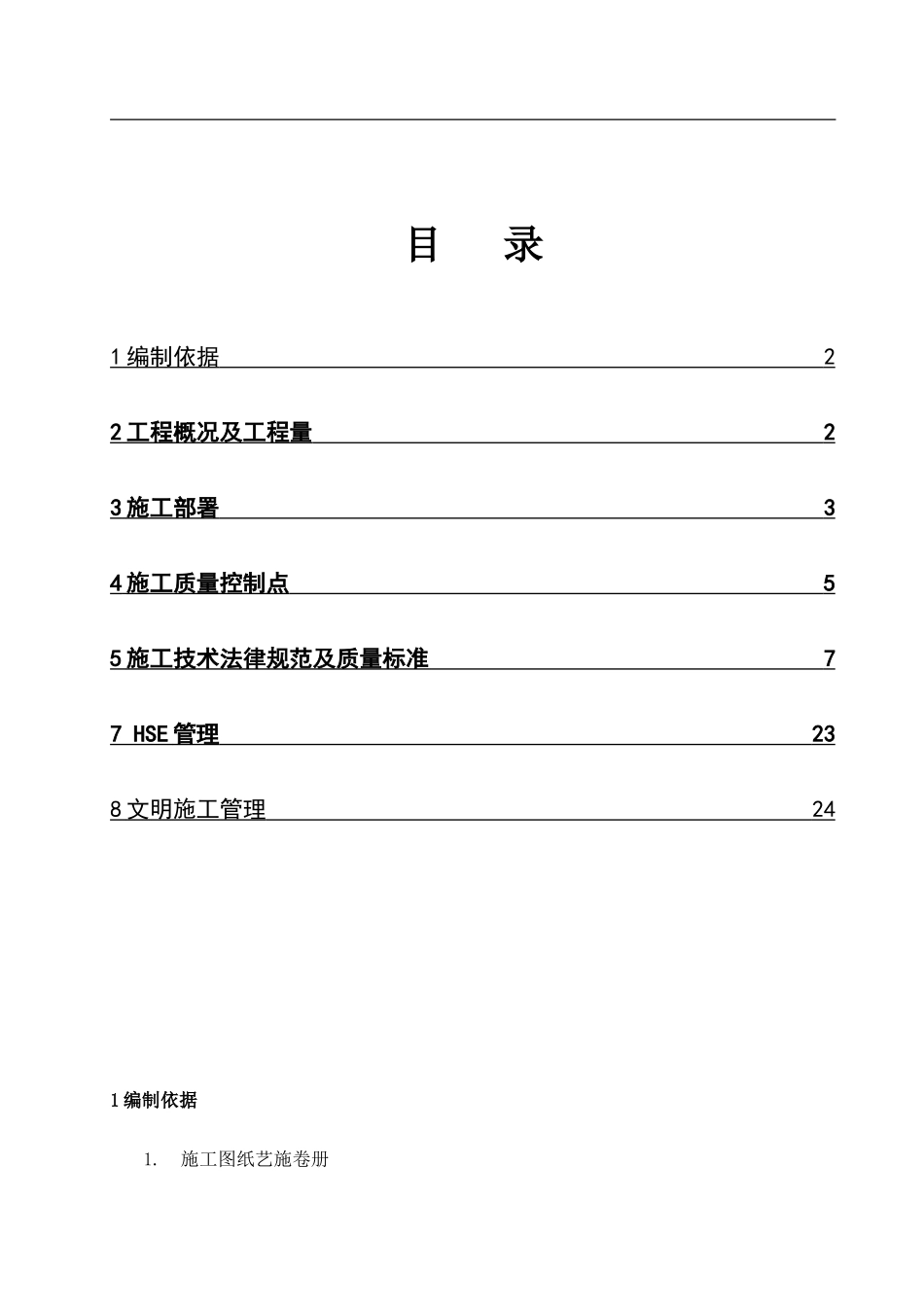

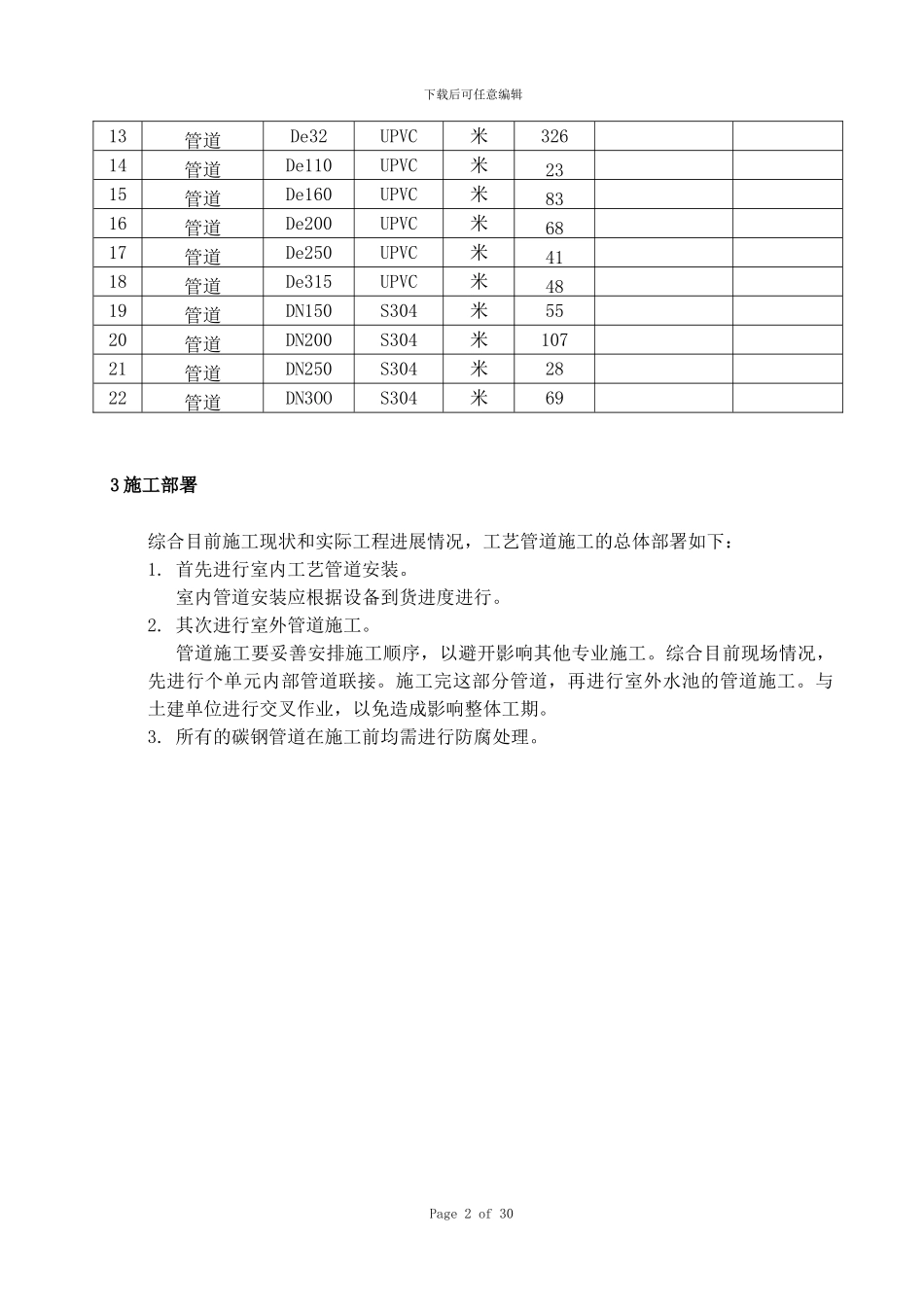

目 录1 编制依据 2 2 工程概况及工程量 2 3 施工部署 3 4 施工质量控制点 5 5 施工技术法律规范及质量标准 7 7 HSE 管理 23 8 文明施工管理 24 1 编制依据1. 施工图纸艺施卷册下载后可任意编辑2. 《石油化工给排水管道工程施工及验收法律规范》SH3533－20243. 《现场设备、工业管道焊接工程施工及验收法律规范》〉GB50236-984. 《工业金属管道施工及验收法律规范》GB50235-975. 《石油化工施工安全技术规程》SH3505-19996. 给排水标准图集7. FCC 质量体系、HSE 体系程序文件 2 工程概况及工程量2.1 工程概况工程名称：工艺管道安装工程建设单位：监理单位 设计单位：施工单位：污水处理及回用站工艺管道安装施工碳钢管约为 640 米（其中最大管直径 DN450、最小管直径 DN25）； UPVC 管道约为 650 米； 不锈钢管约为 280 米。 工艺管道安装质量按优质工程标准执行，为保证工程质量和进度，施工作业过程必须严格根据法律规范和施工方案要求。2.2 工程量序号名称规格型号材质单位数量备注1管道DN25镀锌米25 2管道DN50镀锌米603焊管DN80碳钢米724焊管DN100碳钢米24 5焊管DN125碳钢米6 6焊管DN150碳钢米84 7螺旋焊管DN200碳钢米156 8螺旋焊管DN250碳钢米6 9螺旋焊管DN300碳钢米9 10螺旋焊管DN400碳钢米135 11螺旋焊管DN450碳钢米6312管道De25UPVC米60Page 1 of 30下载后可任意编辑13管道De32UPVC米32614管道De110UPVC米2315管道De160UPVC米8316管道De200UPVC米6817管道De250UPVC米4118管道De315UPVC米4819管道DN150S304米5520管道DN200S304米10721管道DN250S304米2822管道DN3OOS304米693 施工部署综合目前施工现状和实际工程进展情况，工艺管道施工的总体部署如下：1. 首先进行室内工艺管道安装。室内管道安装应根据设备到货进度进行。2. 其次进行室外管道施工。管道施工要妥善安排施工顺序，以避开影响其他专业施工。综合目前现场情况，先进行个单元内部管道联接。施工完这部分管道，再进行室外水池的管道施工。与土建单位进行交叉作业，以免造成影响整体工期。3. 所有的碳钢管道在施工前均需进行防腐处理。Page 2 of 30下载后可任意编辑3.1 施工工序3.2 施工准备3.2.1 施工技术准备1. 施工前应认真查看图纸，了解设计要求，熟悉施工法律规范要求和质量标准。2. 施工必须的机械、机具到场，经检查符合施工要求，不存在安全隐患。3. 施工材料到场，各种材料具备产品合格证及...
