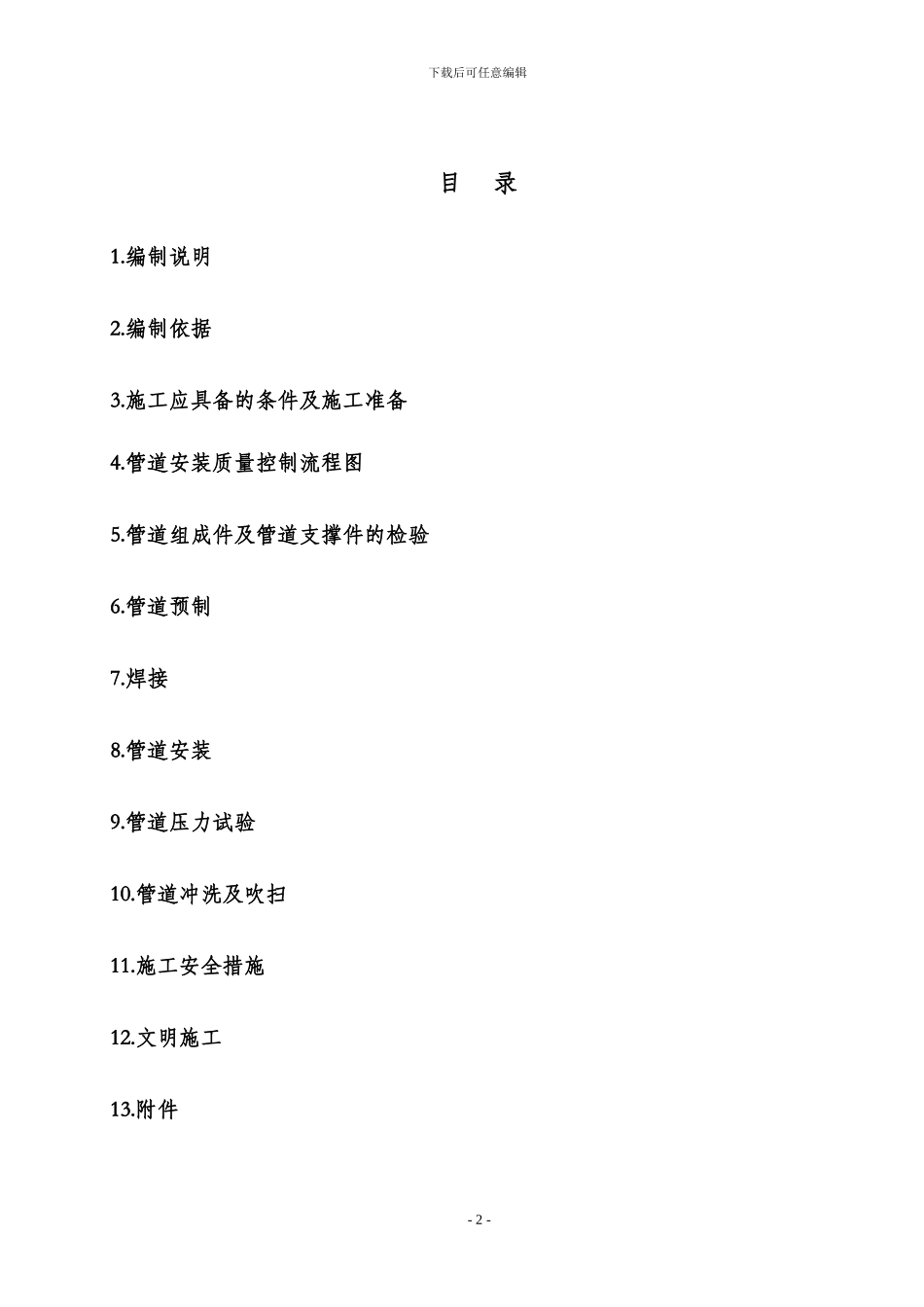

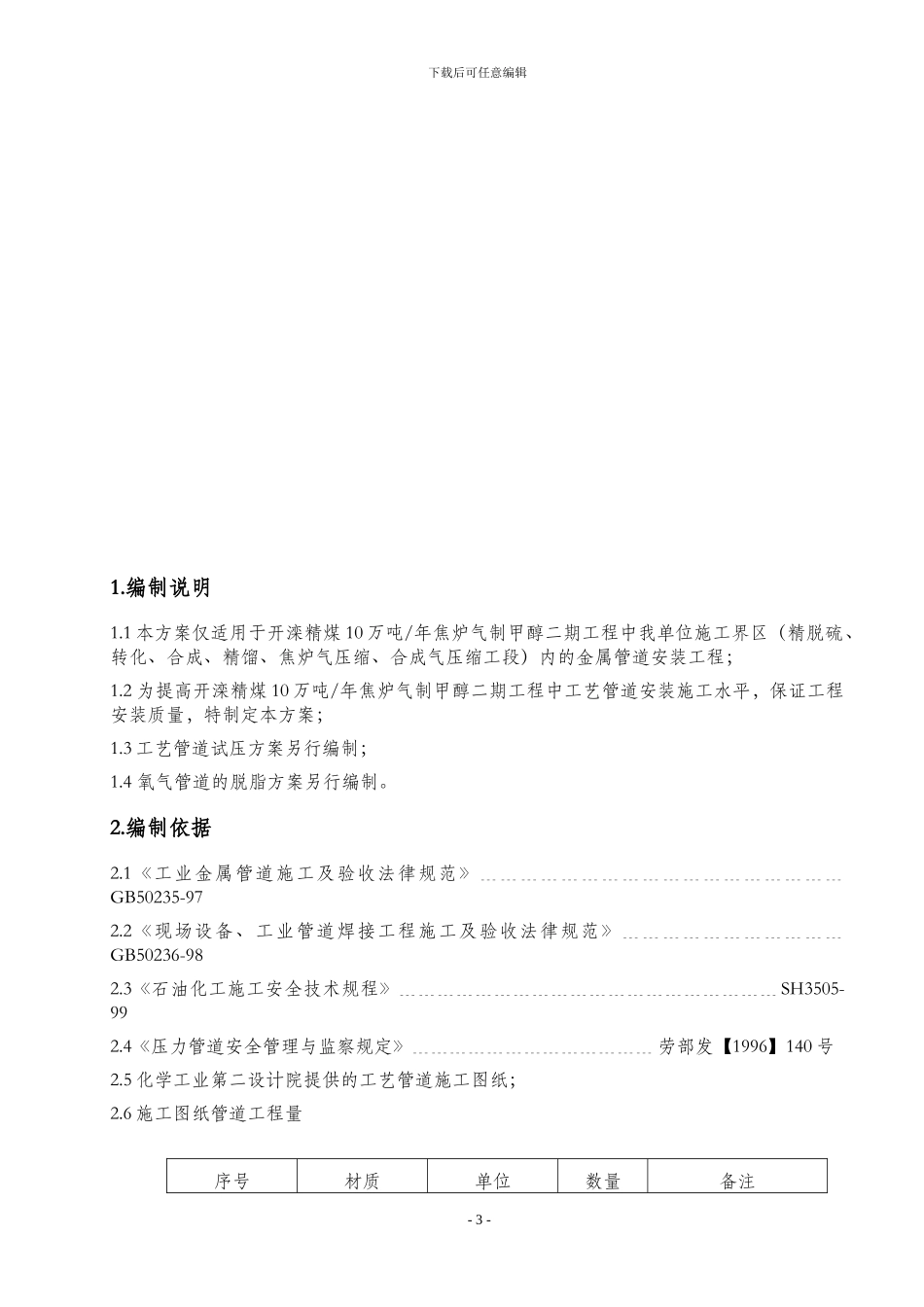

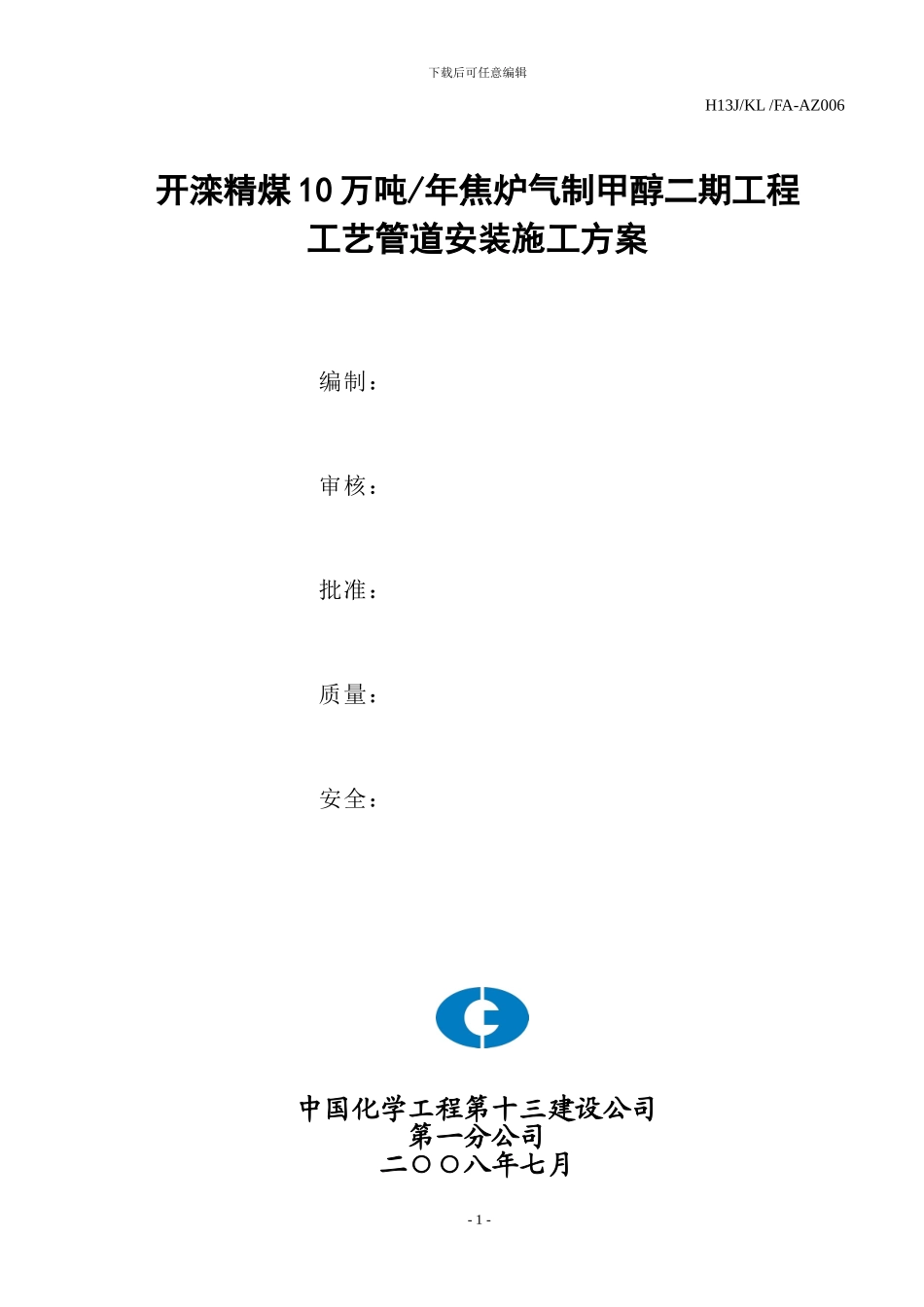

下载后可任意编辑H13J/KL /FA-AZ006开滦精煤 10 万吨/年焦炉气制甲醇二期工程工艺管道安装施工方案编制： 审核： 批准： 质量： 安全： 中国化学工程第十三建设公司第一分公司二○○八年七月 - 1 -下载后可任意编辑目 录1.编制说明 2.编制依据3.施工应具备的条件及施工准备 4.管道安装质量控制流程图5.管道组成件及管道支撑件的检验6.管道预制 7.焊接 8.管道安装 9.管道压力试验 10.管道冲洗及吹扫11.施工安全措施12.文明施工 13.附件 - 2 -下载后可任意编辑1.编制说明 1.1 本方案仅适用于开滦精煤 10 万吨/年焦炉气制甲醇二期工程中我单位施工界区（精脱硫、转化、合成、精馏、焦炉气压缩、合成气压缩工段）内的金属管道安装工程；1.2 为提高开滦精煤 10 万吨/年焦炉气制甲醇二期工程中工艺管道安装施工水平，保证工程安装质量，特制定本方案；1.3 工艺管道试压方案另行编制；1.4 氧气管道的脱脂方案另行编制。2.编制依据2.1《工业金属管道施工及验收法律规范》﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍GB50235-972.2《现场设备、工业管道焊接工程施工及验收法律规范》﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ GB50236-982.3《石油化工施工安全技术规程》﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ SH3505-99 2.4《压力管道安全管理与监察规定》﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍ 劳部发【1996】140 号2.5 化学工业第二设计院提供的工艺管道施工图纸；2.6 施工图纸管道工程量 序号材质单位数量备注 - 3 -下载后可任意编辑一、焦炉气压缩工段120#m1530GB/T8163-19992304m230GB/T14976-20243Q235B-燃m30SY/T5037-2000二、精脱硫工段115CrMom760GB6479-2000220#m400GB/T8163-1999320#m78.5GB3087-1999三、转化工段1316m120GB/T14976-20242304m330GB/T14976-2024315CrMom143GB6479-2000415CrMoGm93.5GB5310-1995520#m640GB/T8163-1999620#m360GB3087-1999720#m24SY/T5037-2000四、合成压缩工段1304m173GB/T14976-2024220#m142GB6479-2000320#m260GB/T8163-1999420#m270GB3087-1999515CrMoGm85.4GB5310-1995五、甲醇合成工段1304m137GB/T14976-2024215CrMoGm60GB5310-1995320#m271GB6479-2000420#m1134GB/T8163-1999520#m161GB3087-1999620#m42SY/T5037-2000六、甲醇精馏工段120#m2470GB/T8163-1999220#m160GB3087-1999 - 4 -下载后可任意编辑320#m78SY/T5037-20003.施工应具备的条件及施工准备 3.1 施工应具备的条件3.1.1 施工...
