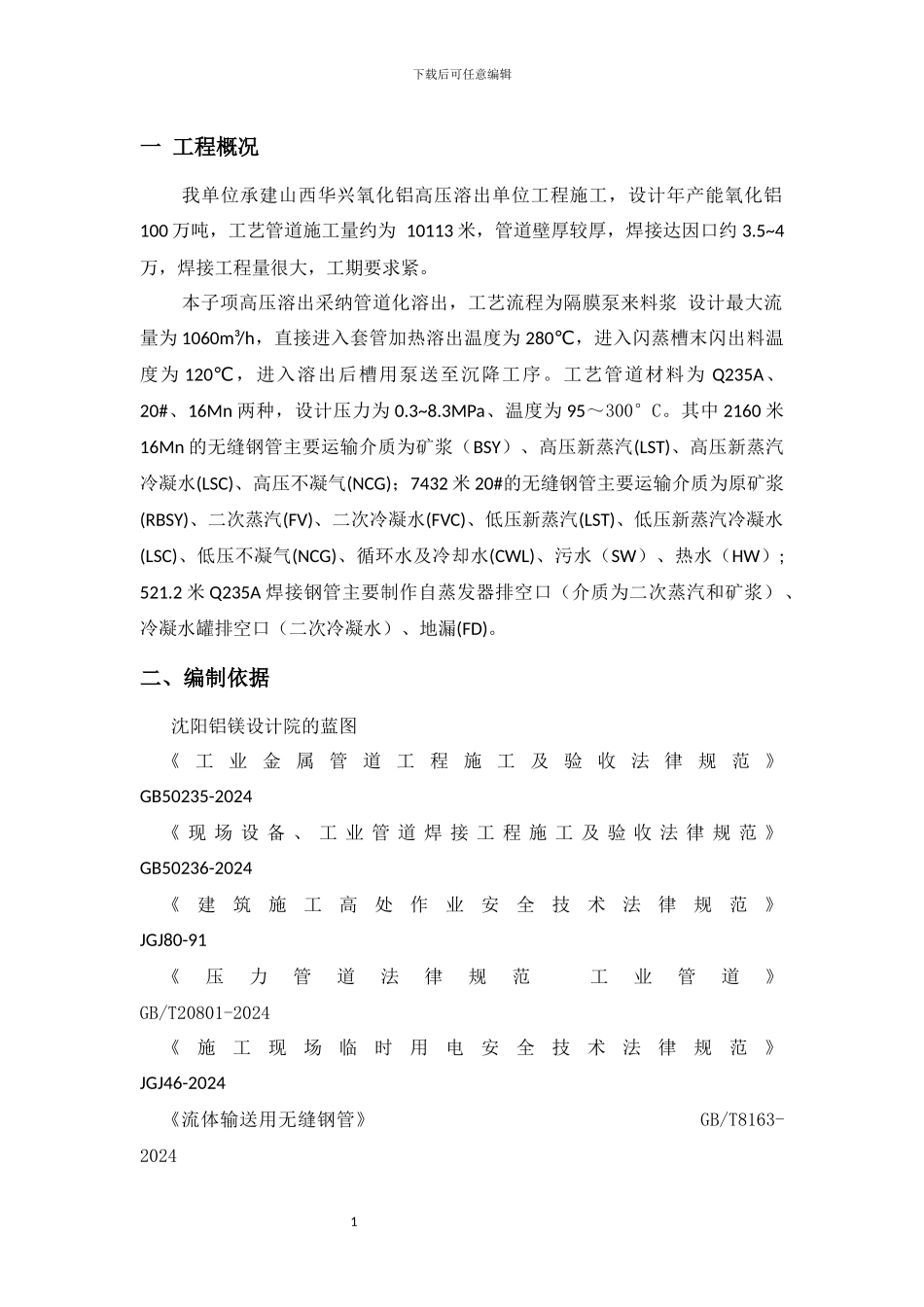

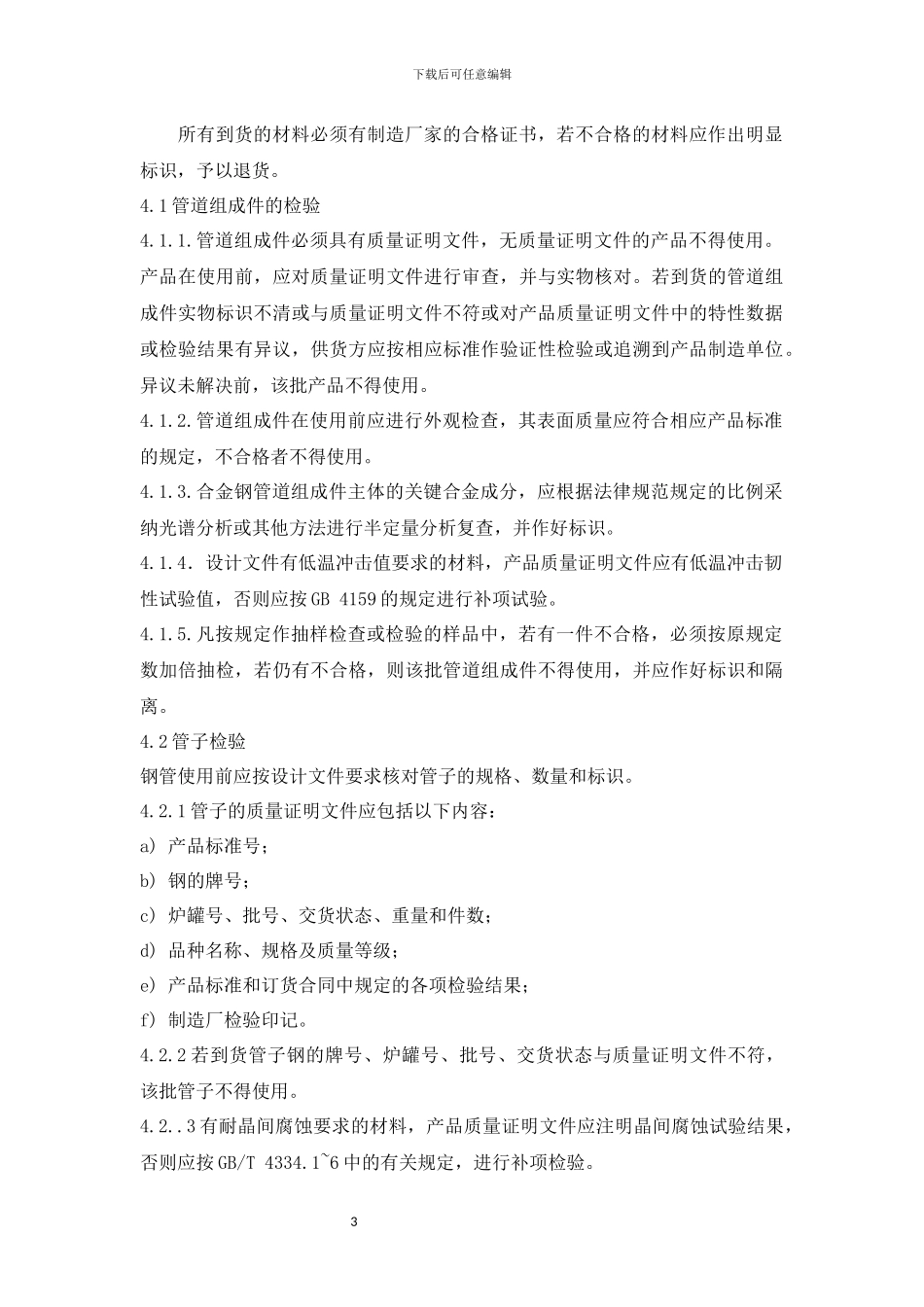

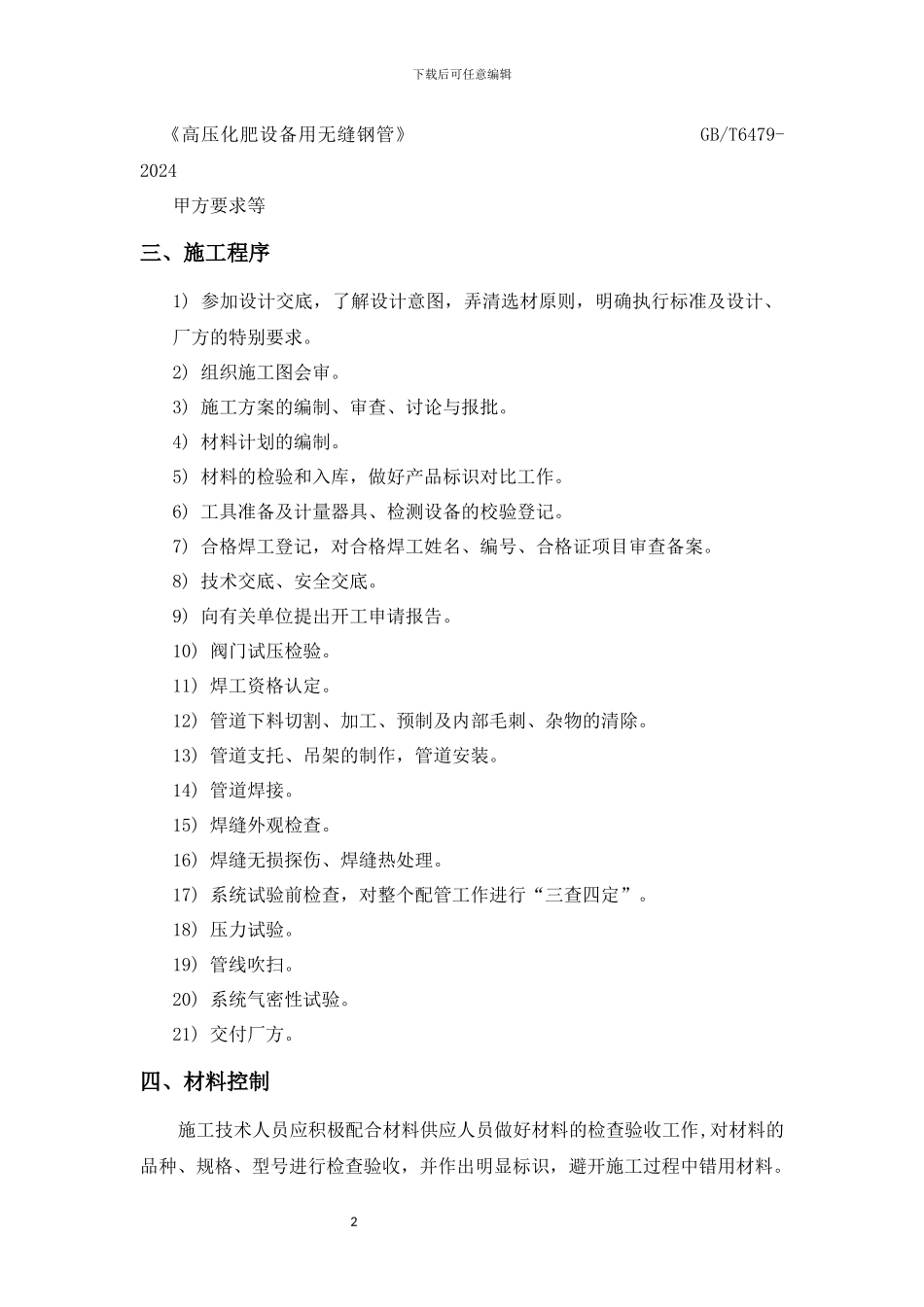

1下载后可任意编辑一 工程概况我单位承建山西华兴氧化铝高压溶出单位工程施工，设计年产能氧化铝100 万吨，工艺管道施工量约为 10113 米，管道壁厚较厚，焊接达因口约 3.5~4万，焊接工程量很大，工期要求紧。本子项高压溶出采纳管道化溶出，工艺流程为隔膜泵来料浆 设计最大流量为 1060m³/h，直接进入套管加热溶出温度为 280℃，进入闪蒸槽末闪出料温度为 120℃，进入溶出后槽用泵送至沉降工序。工艺管道材料为 Q235A、 20#、16Mn 两种，设计压力为 0.3~8.3MPa、温度为 95～300°C。其中 2160 米16Mn 的无缝钢管主要运输介质为矿浆（BSY）、高压新蒸汽(LST)、高压新蒸汽冷凝水(LSC)、高压不凝气(NCG)；7432 米 20#的无缝钢管主要运输介质为原矿浆(RBSY)、二次蒸汽(FV)、二次冷凝水(FVC)、低压新蒸汽(LST)、低压新蒸汽冷凝水(LSC)、低压不凝气(NCG)、循环水及冷却水(CWL)、污水（SW）、热水（HW）; 521.2 米 Q235A 焊接钢管主要制作自蒸发器排空口（介质为二次蒸汽和矿浆）、冷凝水罐排空口（二次冷凝水）、地漏(FD)。二、编制依据 沈阳铝镁设计院的蓝图《 工 业 金 属 管 道 工 程 施 工 及 验 收 法 律 规 范 》 GB50235-2024《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》 GB50236-2024《建筑施工高处作业安全技术法律规范》 JGJ80-91《压力管道法律规范 工业管道》 GB/T20801-2024《施工现场临时用电安全技术法律规范》 JGJ46-2024《流体输送用无缝钢管》 GB/T8163-202421下载后可任意编辑《高压化肥设备用无缝钢管》 GB/T6479-2024甲方要求等三、施工程序1) 参加设计交底，了解设计意图，弄清选材原则，明确执行标准及设计、厂方的特别要求。2) 组织施工图会审。3) 施工方案的编制、审查、讨论与报批。4) 材料计划的编制。5) 材料的检验和入库，做好产品标识对比工作。6) 工具准备及计量器具、检测设备的校验登记。7) 合格焊工登记，对合格焊工姓名、编号、合格证项目审查备案。8) 技术交底、安全交底。9) 向有关单位提出开工申请报告。10) 阀门试压检验。11) 焊工资格认定。12) 管道下料切割、加工、预制及内部毛刺、杂物的清除。13) 管道支托、吊架的制作，管道安装。14) 管道焊接。15) 焊缝外观检查。16) 焊缝无损探伤、焊缝热处理。17) 系统试验前检查，对整个配管工作进行“三查四定”。18) 压力试验。19) 管...
